鍋爐液位信號無線遠傳監測報警系統（福耀集團通遼有限公司項目簡報）★ 特別聲明：文章及方案圖片皆為達泰電子原創，如發現雷同文章，歡迎舉報。■ 客戶需求及無線改造方案用戶欲將廠區內檢測鍋爐液位的流量計信號采集至約600米遠的值班室內，鍋爐的液位值實時在數顯表上顯示，并能夠在指定液位值觸發報警燈報警。由于廠區面積較大，廠房較多，若采用有線方式施工成本高，周期長，故考慮采用無線的方式完成兩個分散區域模擬量數據的無線傳輸。
西安達泰電子PLC無線通訊專家團隊給出了如下的解決方案
根據現場情況，PLC無線通訊專家決定在鍋爐流量計旁安裝一塊DTD110FC——達泰無線模擬量傳輸器作為發射端采集鍋爐液位信號；在值班室內安裝一臺DTD110FCY——達泰無線模擬量傳輸裝置（配有數顯表及報警燈）作為接收端，可在數顯表上實時顯示鍋爐液位情況，并在指定液位值報警（該液位值由用戶設定）。本方案自2015年起已使用至今，在工業環境下無線傳輸設備運行穩定可靠。
無線采集模塊,遠距離無線收發模塊,485自組網模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子

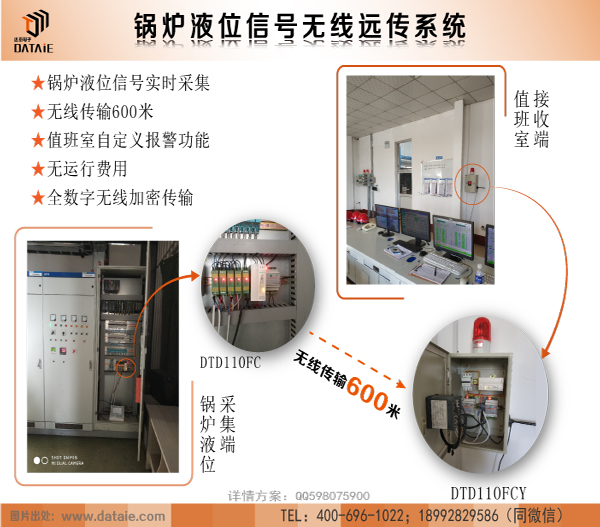

無線通訊方案示意圖 ▼

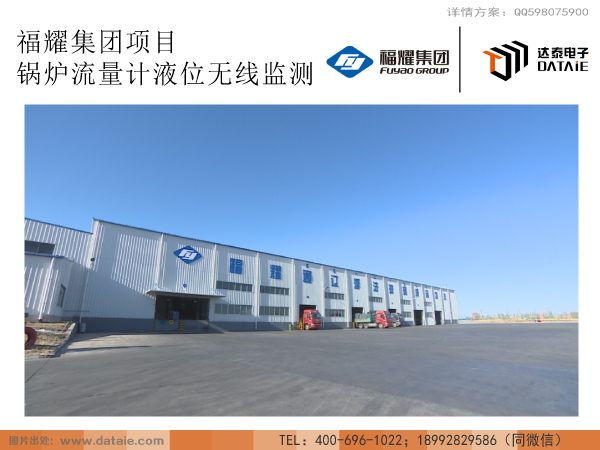

■ 項目背景福耀集團通遼有限公司位于中國東北部，地處中國硅砂產地內蒙古通遼市，是福耀集團的浮法玻璃生產基地，公司于1982年建成投產，是中國第二個浮法玻璃生產廠家。公司地理位置優越，有豐富的玻璃生產原料、燃料和便利的交通運輸。
公司有兩條浮法玻璃生產線，生產能力900噸/日，板面寬度3300mm，4300mm，可以生產4-15mm的浮法玻璃。產品質量符合GB11614-1999標準，并通過ISO9001：2000國際標準認證，產品可應用于建筑、汽車、制鏡等。公司不斷開拓市場，產品銷往韓國、俄羅斯、香港、中東、北美、南美等國家和地區。無線采集模塊,遠距離無線收發模塊,485自組網模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
■ 無線方案的好處1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。
2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。
3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，確保數據的安全和可靠性。生產的產品通過ISO9001質量產品體系認證
4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。
5. 完備的售后服務：具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。■ 產品介紹 ◆達泰1系雙向無線模擬量信號傳輸裝置-DTD110FCY
達泰1系無線模擬量傳輸裝置-DTD110FCY，可直接替代有線模擬量信號傳輸方式，實現4-20mA或0-5V電壓信號的點對點無線傳輸功能。無線裝置無需編程，運用全數字無線加密傳輸方式保證數據安全可靠，傳輸距離在3-10公里，后期無運行費用，配置防雨機箱，防護等級IP55。無線通訊裝置發射端能夠提供1-4路模擬信號輸入（信道數可以定制），可以直接連接變送器，傳感器，PLC等設備；接收端能夠提供1-4路模擬信號輸出（信道數可以定制），可以直接連接數顯表，DCS，PLC等設備，發射端與接收端成套使用。在使用時，外接220V電源并接入對應信號線即可實現模擬量信號的無線通訊。西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子■ 成功案例● 安徽馬鋼羅河礦業有限責任公司，現場（1AI/2DI）和PLC之間無線傳輸，100米● 四川龍蟒鈦業股份有限公司，30多臺分布儀表4-20mA信號傳輸?shù)讲煌珼SC系統上，2公里● 山西華瑞煤業有限公司，現場模擬量和PLC之間無線傳輸，300米● 澳山西朔州煤矸石電廠，傳感器和PLC模擬量無線傳輸，100米● 平莊煤業(集團)有限責任公司，礦區各區域水池液位以及PLC和組態軟件無線通訊，5Km● 寧波金田銅業，給料車和地面PLC無線通訊，500米【點擊進入方案】● 國電南瑞科技股份有限公司，現場(8DI)到控制室8DO，6KM● 國電電力大同第二發電廠，分布流量計信號無線采集，2KM【點擊進入方案】● 四川江油發電廠，輸煤卸料車無線控制系統，300m【點擊進入方案】● 華潤電力賀州分公司，電力儀表到DCS系統，2公里，2016● 寶鋼集團余能電廠，分布機組轉爐煤氣流量監測，1公里● 江陰蘇龍熱電有限公司，裝船機/卸船機與程控室無線傳輸，5km【點擊進入方案】● 衡水老白干酒業公司，兩點水溫信號無線傳輸?shù)杰?chē)間控制室，1公里● 湖北艾爾啤酒有限公司 ，液位和數顯表模擬量無線傳輸● 大唐株洲熱電廠，儀表信號無線通訊，1公里■ 相關案例【點擊進入】景田食品飲料廠百歲山生產基地?zé)o線水位控制系統應用【點擊進入】湖南正大豬產房溫濕度無線遠程監控系統【點擊進入】元力活性炭中控室觸摸屏無線監控?zé)犸L(fēng)爐爐溫及壓力數據【點擊進入】鞍山鋼廠智能化無線改造方案【點擊進入】中俄天然氣戰略管線施工設備數據無線采集詳細方案說明及產品簡介，請直接向技術人員索取資料技術服務總機（免費）：400-6961-022詳細方案說明及詳情方案+QQ 598075900 索取其他工業無線方案設計咨詢：18992829586 楊工（同微信）或 400-6961-022原文鏈接：http://www.dataie.com/cases/index/38.html關注微信公眾號 DTD110HF 最新PLC無線應用方案更新
