我現在手頭上測試一個松下PLC（FP-X C30）控制一個松下伺服（A6），伺服X4中接線是用脈沖加方向方式（1、2、7接+24V，4和6接脈沖和方向，29腳沒接，就將29腳改成常閉）。參數設置中，將PAR007設置成3（脈沖+符號），伺服不會動，如果把它改回到原始1（正反脈沖），電機會轉動一個方向，另一個方向不轉，我現在還沒找到不能正常運行的原因，麻煩高手們幫我看看是怎么回事？

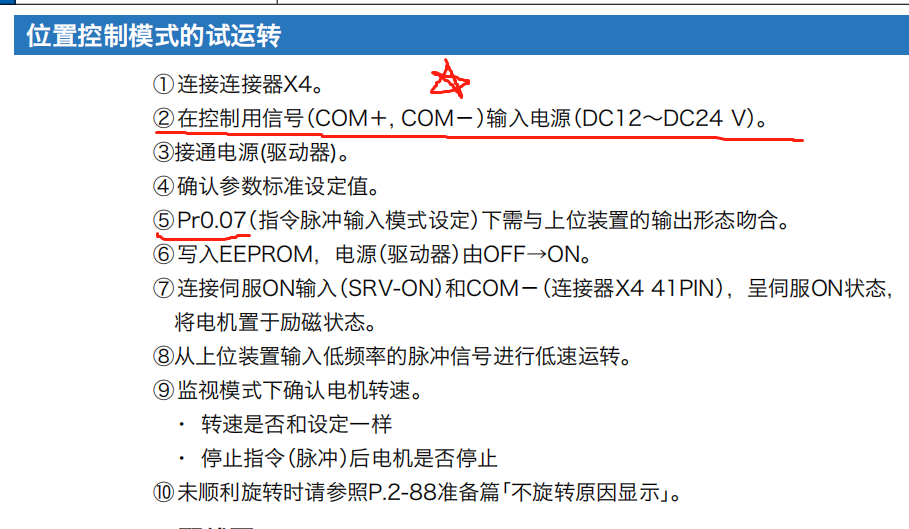

41腳接上0V，Pr007=3

請問，如果要用脈沖+方向控制，41腳一定要接0V，是嗎？

引用

引用第2樓wohenhuai于2021-04-16 16:09發表的  :
請問，如果要用脈沖+方向控制，41腳一定要接0V，是嗎？

肯定要接，你沒接0V，只接了一個+24V，那來的電源回路？？？？

41V要接

引用

引用第3樓jinle520于2021-04-16 16:24發表的  :



肯定要接，你沒接0V，只接了一個+24V，那來的電源回路？？？？

收到，謝謝指導！

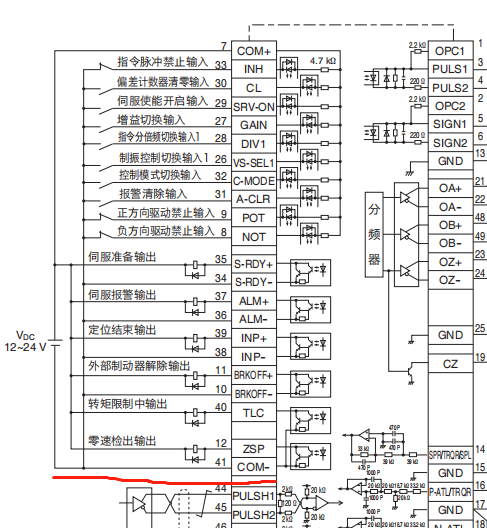

拿去用

引用

引用第6樓maqian0815于2021-04-19 08:55發表的  :
拿去用

早上我將41角接上0V了，就是沒像你這種接上13、19、36、37，參數PR007=3，PR008為默認，但是還是不能運行，是因?yàn)闆]接那幾根的問題還是其他？

其他幾只腳需要并起來，看來有圖也不好使哦
