各位大佬，如題。現我這邊需要控制一個氣缸，不使用PLC情況下。當來料傳感器感應到料時，氣缸推出，氣缸推出到位時(氣缸傳感器到位)，立馬縮回，但是只有當氣缸完全縮回到位時，來料感應才不會感應到，等到下一次來料感應上升沿時，氣缸再次伸出。如此往復。這個用純繼電器能做么，望大佬們指點，謝謝

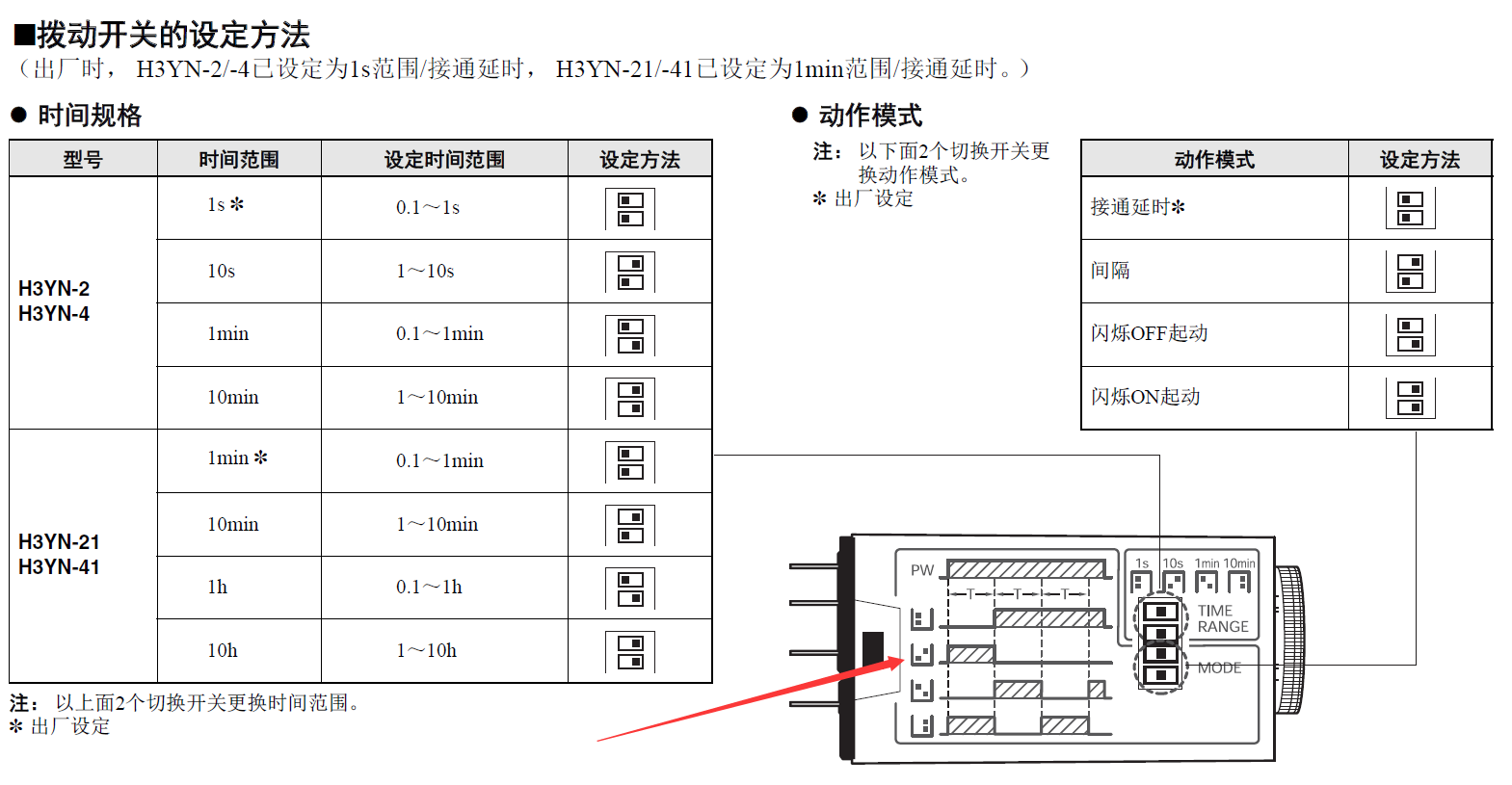

看看就這一個時間繼電器應該可以滿足你的要求！！

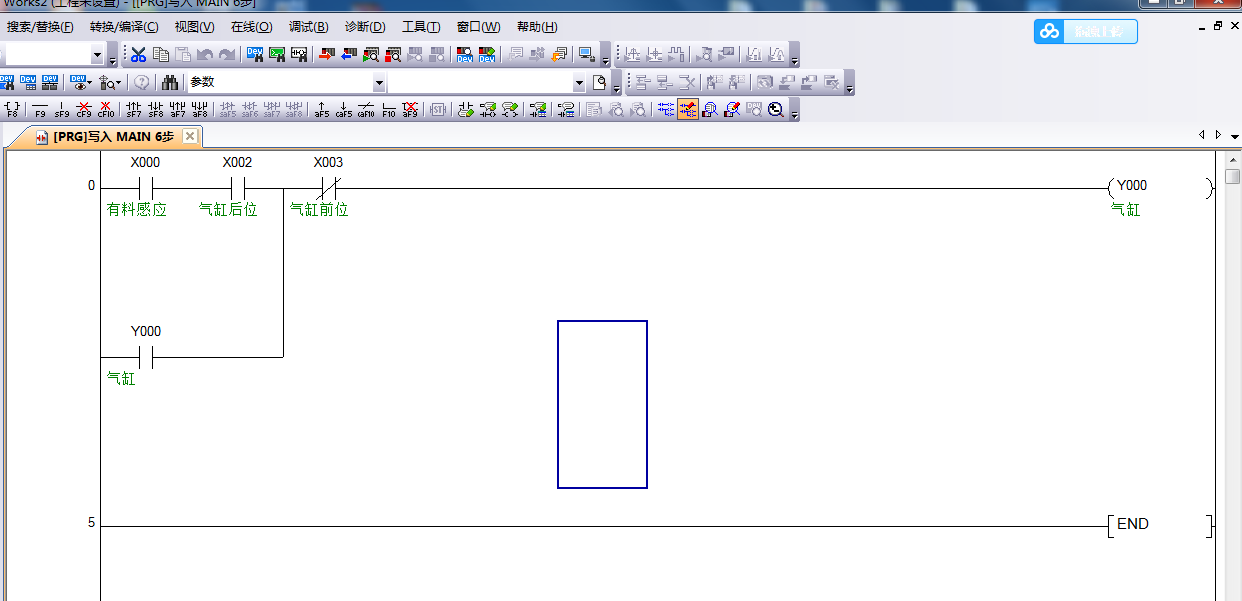

我只能幫你到這了，至于怎么轉化就看你的了

2樓邏輯完美解決.

假設來料傳感器是直流DC24V光電,高電平PNP輸出

需要3個直流DC24V繼電器:
  氣缸出到位帶動X003前位繼電器
  氣缸回到位帶動X002后位繼電器
  Y000繼電器帶動氣缸電磁閥

引用

引用第2樓夢雨天涯于2021-11-03 19:58發表的  :
我只能幫你到這了，至于怎么轉化就看你的了

感謝  ，我看懂了

【但是只有當氣缸完全縮回到位時，來料感應才不會感應到】
LZ出的題目不太明白，我的理解能力太差了
這句話的意思是：氣缸在后位來料感應無效？還是。。。。

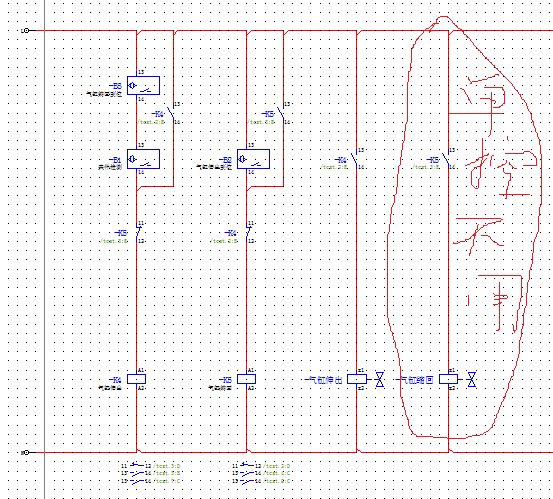

看你喜歡怎么做

引用

引用第5樓seallyzoom于2021-11-04 10:56發表的  :
【但是只有當氣缸完全縮回到位時，來料感應才不會感應到】
LZ出的題目不太明白，我的理解能力太差了
這句話的意思是：氣缸在后位來料感應無效？還是。。。。

意思是氣缸伸出到位后，開始縮回，但是縮回的過程中，來料感應傳感器還有可能感應到當前物料。

引用

引用第6樓行車不規范于2021-11-04 11:13發表的  :
看你喜歡怎么做

發現有bug

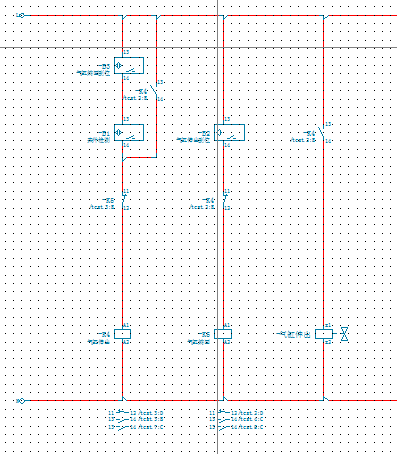

點動+自鎖，氣缸后位信號和氣缸啟動信號串在一起，氣缸在后位且來料傳感器有信號，氣缸推出；氣缸到位自鎖線路斷開，氣缸退回

好家伙，不會搶我的客戶了吧....

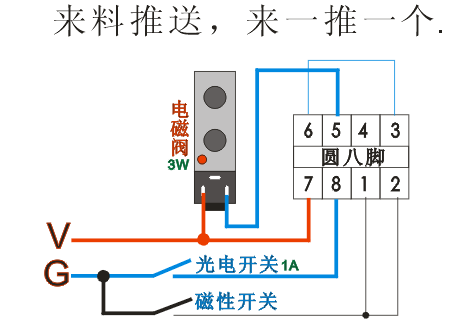

看實物圖吧：
