各位大佬

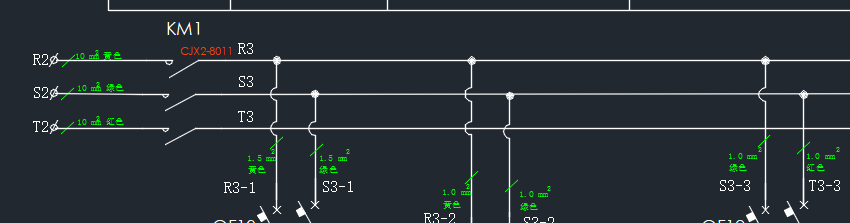

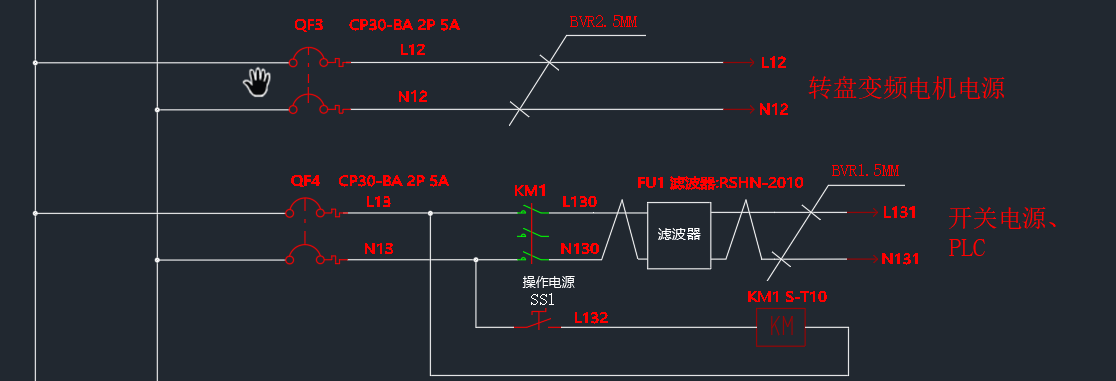

電源開關線標號過后L13 N13編號  為什么過了KM1就變成了L130 N130  為什么不是L14 N14或者L15 N15這是什么規律呢
小弟小白一枚  請教各位大佬指教一下 萬分感謝

你把它想象成目錄樹，一級目錄下包含二級目錄，同一分支下的都是這個分支的子目錄

你可以理解成為一個家族的人，都是一個姓，名字不同而已，都是姓一個姓氏。同一條線路下，經過開關或元器后狀態不同就要用新的編號來表示這一段線路，以區分

無論怎么標注，你可以這樣理解：在電源母線出來第一線就LN,每個分支代表不同的回路，每每經過一個器件就分別依次是組合L1N1L2N2，L3N3L4N4，L5N5。L11N11,L21N21,L31N31,。L12N12,。L13。L14。。編號的作用主要是區別每一路功能控制回路，編號也有好幾種不同的組合方式，主要是你知道是怎么編制的就行例如，第一回路是電源控制回路，第二回路是PLC模塊，每三回路是220/24V直流穩壓，第四是變頻器控制。第五是電機調速控制回路等等

個人覺得變成N14比較容易理解 直接變成L130確實讓人有疑問，

那為什么L130 N130過濾波器沒有降級而是用的L131 N131

引用

引用第1樓木林森于2022-06-28 09:13發表的  :
你把它想象成目錄樹，一級目錄下包含二級目錄，同一分支下的都是這個分支的子目錄

引用

引用第5樓luanlin于2022-06-30 09:23發表的  :
那為什么L130 N130過濾波器沒有降級而是用的L131 N131

這個沒必要糾結，個人的標記的習慣，只要不重復就可以，人家解釋的已經很清楚了，線號沒有硬性的規格要求，只是方便調試查修。

線號分配有時在跨越點會空出一些數字點留作后續增加備用

這個大概是日系圖紙，左邊從上到下，有數字標注的，12,13各自對應一組平行區域。

引用

引用第5樓luanlin于2022-06-30 09:23發表的  :
[b那為什么L130 N130過濾波器沒有降級而是用的L131 N131

我也想問問 標識有點不太好理解

你這夠好了，有些線號幾乎是沒有任何意義，但人能做到每根線都有唯一線號

分享一下你們的圖紙吧
