把D的值放到對應的M點，寄存器的數值只有0和1：
D0→M0
D1→M1
D2→M2
D3→M3
D4→M4
D5→M5
.
.
.
依次類推

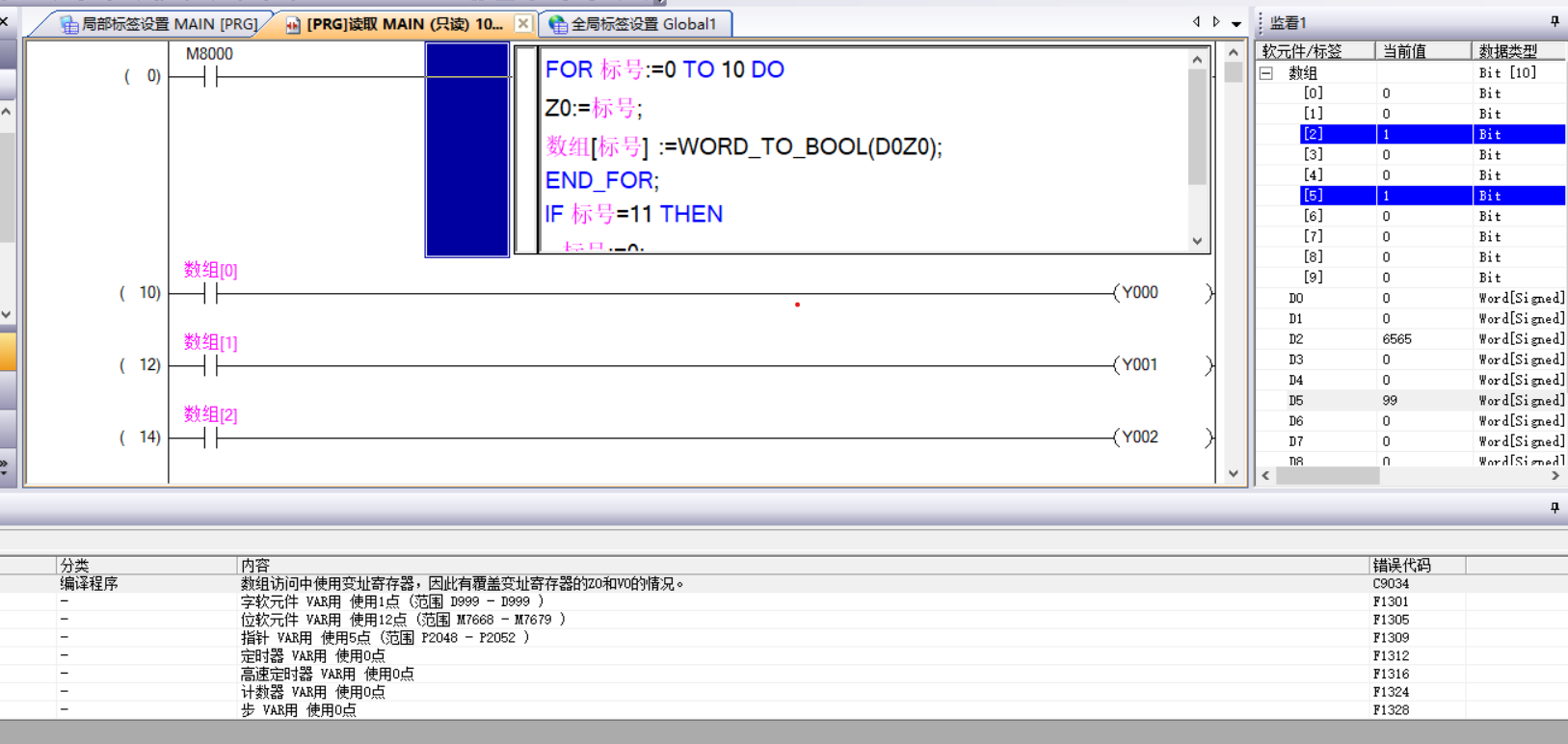

變址+for或數組+for+if

for int i:=0 to n do
m【i】:=word_to_bool(D【i】)
end_for

如果D可以用位地址，可以直接考慮變址寄存器Z

用梯形圖怎么弄？

引用

引用第4樓控制不住暴走于2024-11-11 09:15發表的  :
用梯形圖怎么弄？

這么有規律，肯定是For循環啊，你要多少組就循環多少次。

主要是  mov 用不了 D0.0

引用

引用第6樓控制不住暴走于2024-11-11 09:23發表的  :
主要是  mov 用不了 D0.0

D0.0
D0.0是bit，不能用Move指令；

你直接在梯形圖寫---D0.0（觸點）---M0（線圈），就行吧

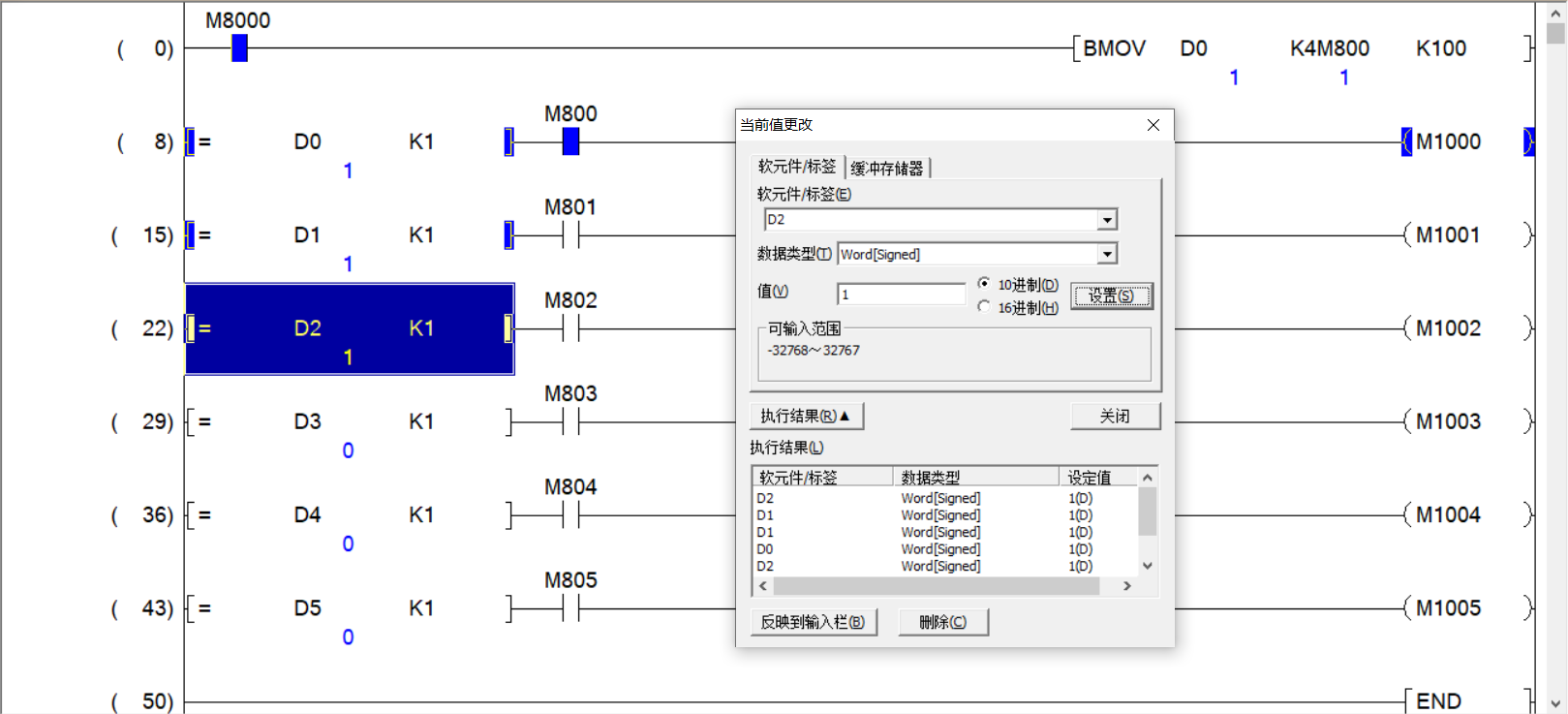

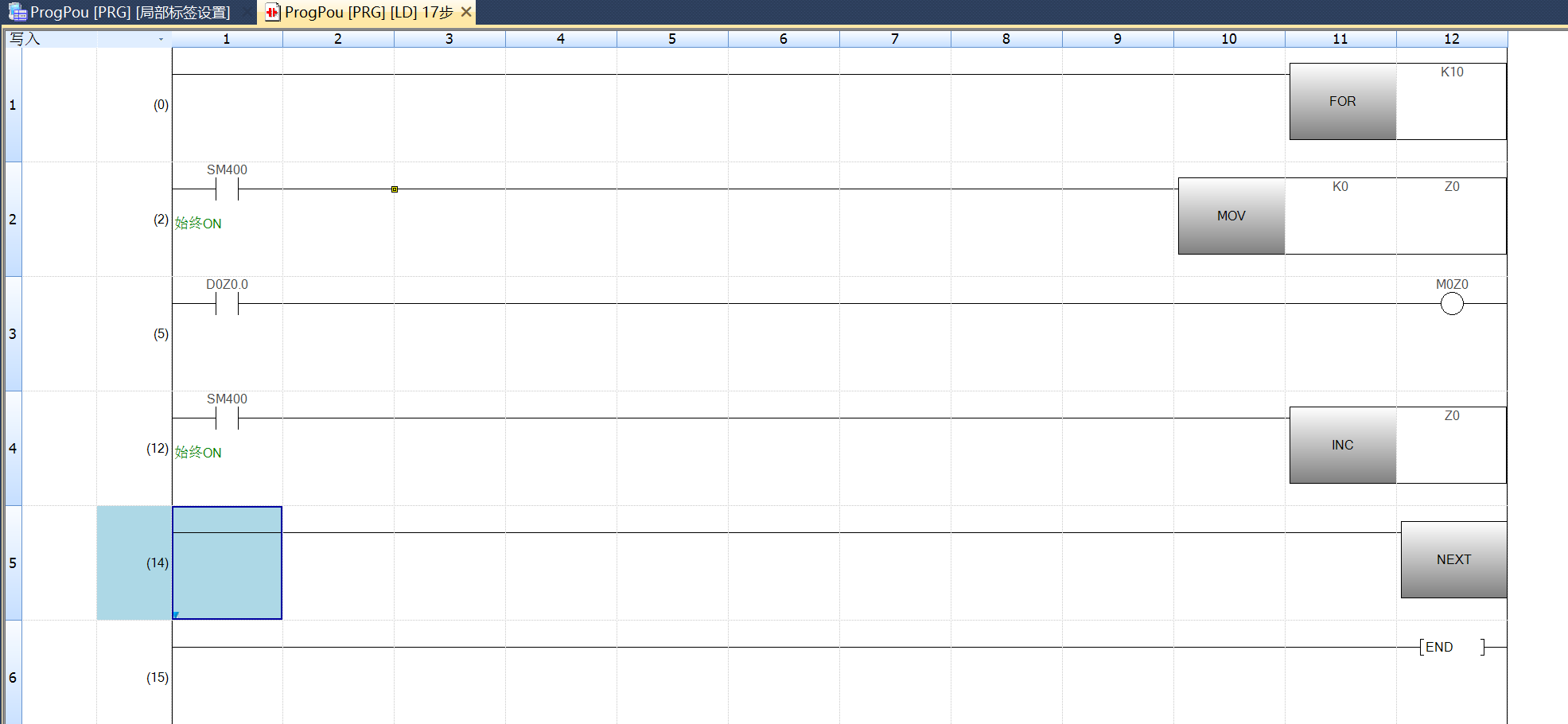

三菱的GX2編程不支持這個，三菱的GX3的R系列支持，F(xiàn)X5U不支持，看看這個是不是你要的結果

引用

引用第9樓gzcjx555于2024-11-11 11:12發表的  :
三菱的GX2編程不支持這個，三菱的GX3的R系列支持，F(xiàn)X5U不支持，看看這個是不是你要的結果

你的變址清零和FOR的順序應該要調整下位置。

ld D0.0 ——————————————out m0
ld D1.0 ——————————————out m1
ld D2.0 ——————————————out m2
...
ld D5.0 ——————————————out m5

這樣不知道靠不靠譜
