本人寫了一段SFC 程序 用臺達寫的可以 但是用三菱就寫出成了 不知道為什么
在三菱程序中在轉換的時候提示 步號和轉移順序不一樣
在臺達就不會了

附件有三菱GX 8.0 編寫的程序
有臺達2.07 編寫的程序
還臺達2.07 編寫的程序 轉成的PDF文檔

請高手幫忙解答下為什么我用三菱的就寫不成功呢！謝謝

你還不會用三菱的SFC編程。我根據你的PDF文件中的程序編一個三菱SFC的程序，你看看。
你這個程序是不完整的，在狀態S23中你復位C10、C11、C12，而程序中并沒用到計數器；還有，你所有的M點（除了M8002）都是只用觸點不用線圈；從S23到S30、S30到返回到S0也沒有跳轉的條件。
SFC程序.rar (11 K) 下载次数:71

點擊變換——塊變換錯誤顯示——雙擊錯誤內容5——雙擊各錯誤內容

非常感謝樓上的提示 但是似乎還是不行哦 我把完整的程序PDF文檔再次發上去，如果你們有空的話就幫我重新編寫下。謝謝！

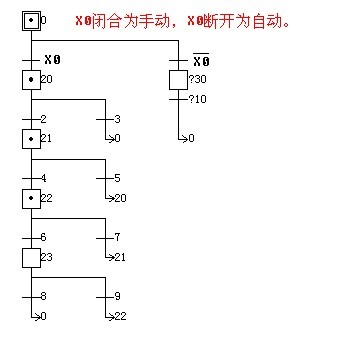

原來是手動、自動選擇型的，畫個圖給你，你參考這樣編寫SFC程序。（若要全部幫你編完，你只要把控制要求、輸入點輸出點告訴我，但是要收費哦）




引用

引用第4樓天使之心于2009-12-27 15:03發表的  :
原來是手動、自動選擇型的，畫個圖給你，你參考這樣編寫SFC程序。（若要全部幫你編完，你只要把控制要求、輸入點輸出點告訴我，但是要收費哦）

[attachment=33534]

這樣也要收費呀?樓主,我免費教你吧.

下來看下
