針對我上次提的要實現電容分相電動機正反轉的問題，今天我拿了個60W的美的牌400mm樓頂扇做了個實驗。
此電扇的型號為FD40-G，額定電流為0.3安

    我用萬用變測得從電機引出的三根線之間的電阻為：
                                                 白-藍：754
                                                                                                  白-紅：531
                                                 紅-藍：334
正轉時的接線為白藍接電容兩端 754，電源220v的電源線接紅藍 334。
反轉時的接線為白藍接電容兩端 754 ，電源220V的電源線接白紅兩端 531。
和我上次說的 （電容分相啟動單相異步電動機的引出線有三根線，這三根引出線之間的電阻有2根之間最大的接電容，電阻最小的2根接電源是不是這樣呢？
假如我現在要實現反轉，是不是只要把電源線接到那兩根電阻在最大和最小值之間的那兩根引出線呢？）情況一樣。
  是不是所有的電容分相電動機都能用這種方法實現正反轉呢，有沒有什么特殊的情況。
  還有個問題就是怎樣根據電容分相電動機的功率來選擇合適大小的電容，有沒有公式呢，請知道的師傅們說下啊 謝謝

電容分相式單相異步電動機都有一個主繞組和一個副繞組，電容接在副繞組上，兩個繞組相位為90°，主繞組阻抗一般大于副繞組，運轉方向可以將主繞組或副繞組頭尾對調即可，如果是正弦波繞組其阻抗又不同啰！呵呵！改變運轉方向就很簡單啦！

工作電容器容量計算：C＝1950I/VCOSφ

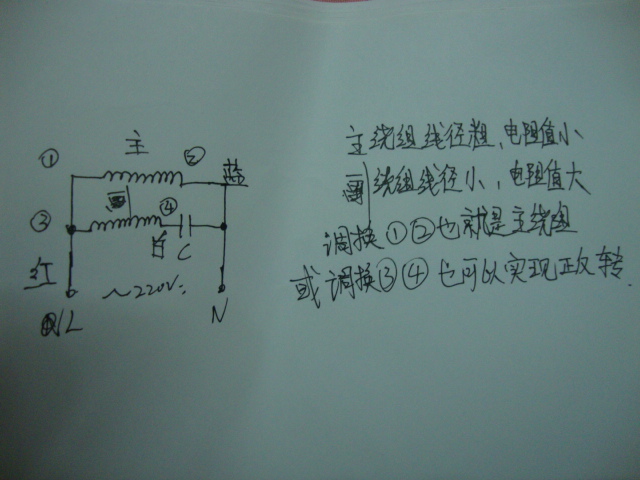

不知道有軟件繪圖，


謝謝大家了。

電阻大的一般是主繞組，電阻小的一般是啟動繞組。兩繞組有一點相連形成公共端子，啟動繞組與公共端子間連接電容，改變電容的連接方式，可以改變電機的旋轉方向

引用

引用第4樓dbguanxu于2010-05-08 00:55發表的  :
電阻大的一般是主繞組，電阻小的一般是啟動繞組。兩繞組有一點相連形成公共端子，啟動繞組與公共端子間連接電容，改變電容的連接方式，可以改變電機的旋轉方向

你好像說錯了／電阻大的一般起動繞組／電阻小的的主繞組／也有特殊的／電容是連接在主副間的／公共端是不接電容的／電源是接在主繞組和公共端
