各位高手，本人是初學，對于上圖所示的“使用參數傳遞”（是不是又叫條件調用功能塊），到底如何輸入條件這個參數，也就是如何輸入“水泵啟動、水泵停止、水泵”這些條件，本人弄了半天也沒有弄明白是如何輸入？

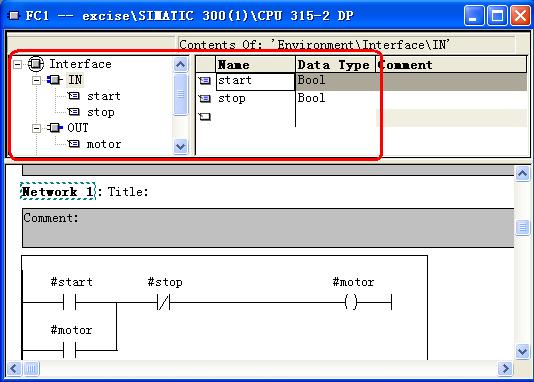

1. 新建一個FC塊，定義好接口變量類型：


2. 編輯程序；

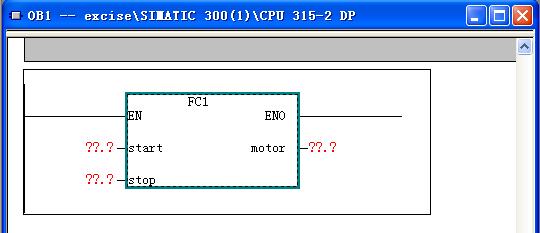

3. 在其他程序塊中調用該程序塊，將會出現定義的管腳：

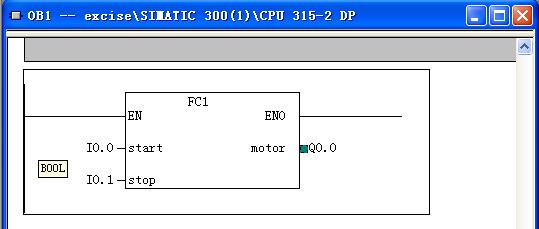

4. 此時輸入外部條件：


程序完成。
--------------------------------------------------------------------------------
所以要打開你的FC20，看看他里面的程序怎么編寫的。閱讀的時候把#qi_dong當作I0.0，把#ting_zhi當作I0,1，把#ma_da當作Q0,0。

說實話 西門子的PLC真的不容易學 規矩太多

謝謝版主的回答，謝謝。
