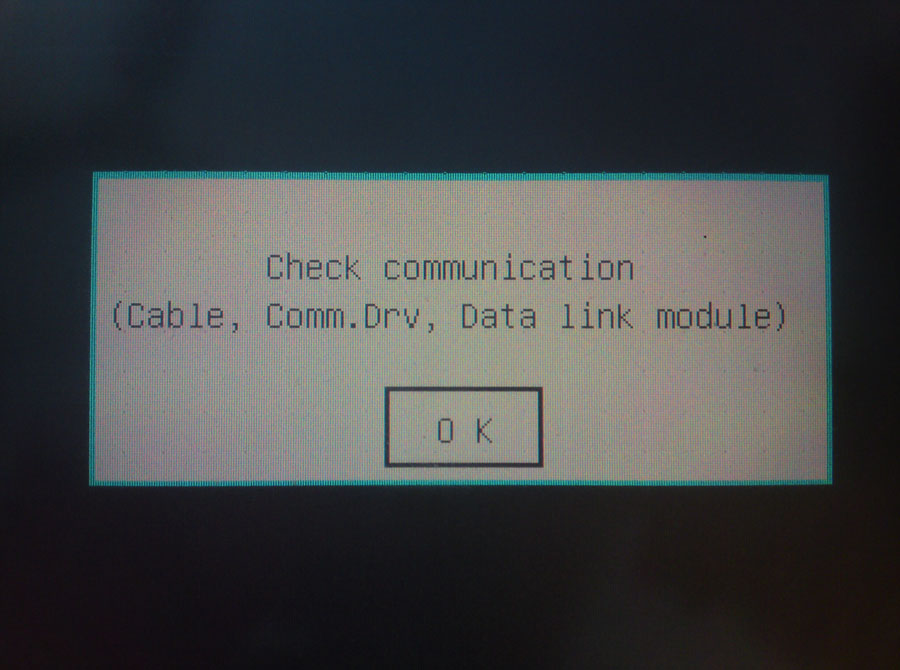

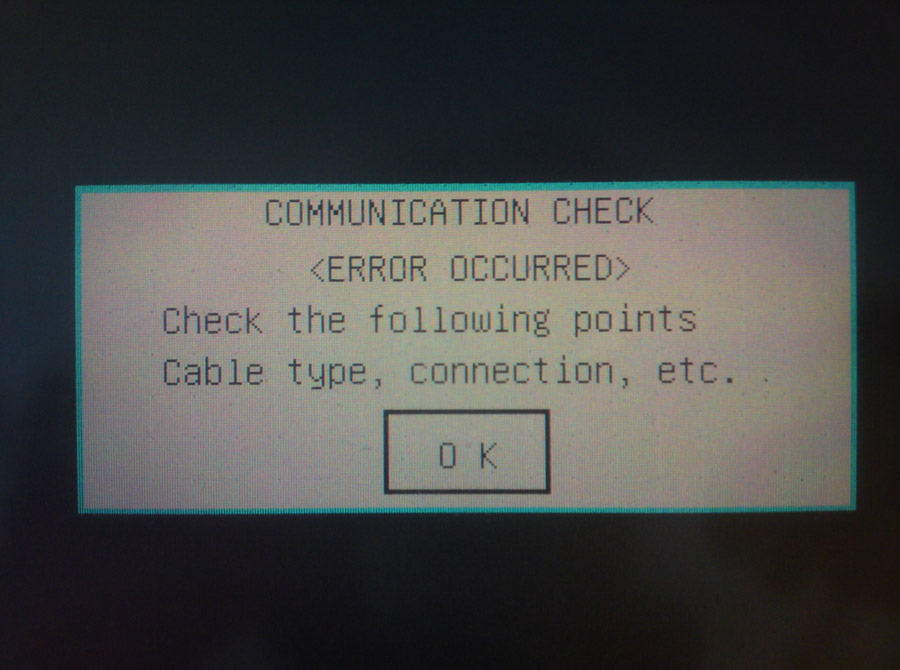

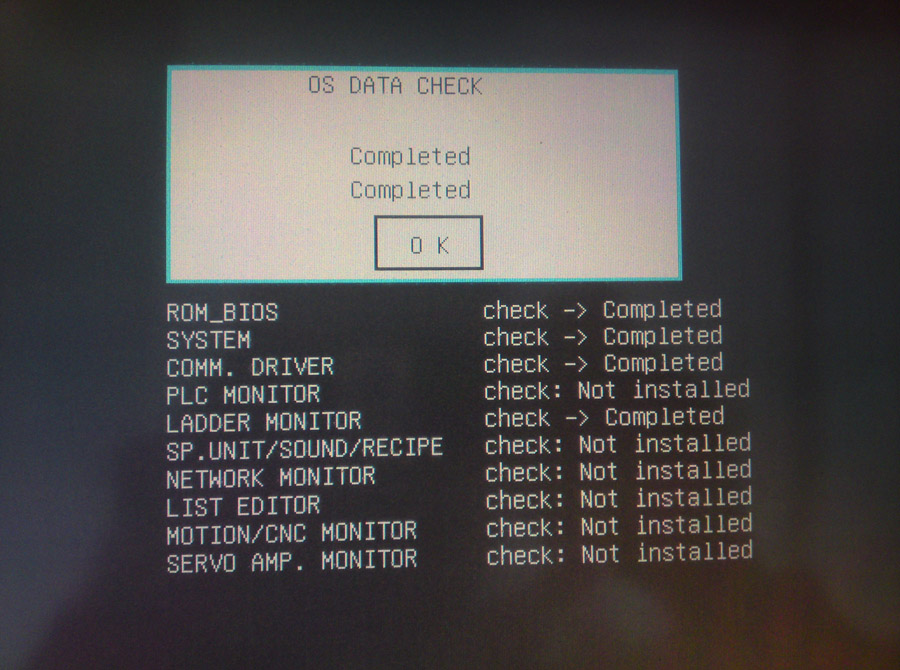

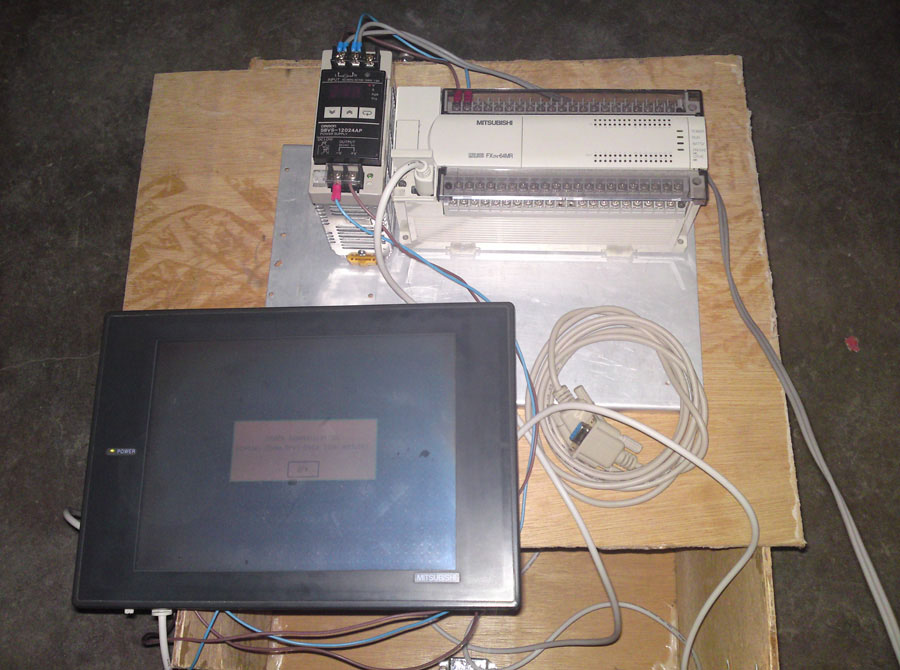

弄了塊A970，想學習學習，但以前沒搞過這東西，之前沒有和PLC連接的端口，于是買了塊A9GT-RS4 和相應的連接電纜，本以為A970沒和PLC連接就沒有畫面，但現在模塊和線都有了，還是和原來一樣，是沒有設置好還是模塊和電纜有問題，屏能夠下載和上傳數據，BOOT OS和OS也重新安裝過了，還是不行，望高手指點一二。



1

2

3

4


本人想多半是設置的問題啦，請把人機程式發出來讓我們看看

程序就一個起保停，在電腦上仿真好了的。

通信設置出了問題。。檢查下吧

首先要確定程序寫到屏了，報的錯誤是通訊，用PC端屏軟件和PLC在線模擬，設置好通訊在連接屏和PLC的通訊線

在做HMI畫面時要設置HMI的參數和鏈接PLC的類型，鏈接方式一般采用RS422接口，
HMI上有422和232量個接口。你的錯誤就在  “鏈接機器設置”對話框中。要選的I/F與波特率，奇偶校驗、CRC 、數據長度、一定要保持一致

第一次使用觸摸屏，要初始化

謝謝以上各位回答，PC端仿真能夠控制PLC，程序能夠下載到屏，也能從屏上傳到PC，按道理HMI應該有程序，至于做HMI畫面時要設置HMI的參數和鏈接PLC的類型應該不會錯，以下是PLC和HMI程序，鏈接接口的選擇看了一下只有用于編程的一只9針串口和一只用于和PLC鏈接的A9GT-RS4 模塊的25針并口，9針串口能用，需要設置的只有和PLC連接的那個25針并口了，但是HMI上并沒有太多的設置界面啊。

起保停.rar (15 K) 下载次数:21

頂一下，問題還沒有解決。

我也遇到類似問題，誰能給解決一下

還有對應的驅動有沒有下載下去
