D0為輸入值   D0與D200~D212  各項進行比較  相等時輸出    怎么編寫梯形圖或用那條指令啊?  謝謝  (或者CMP指令一條一條比較？？）

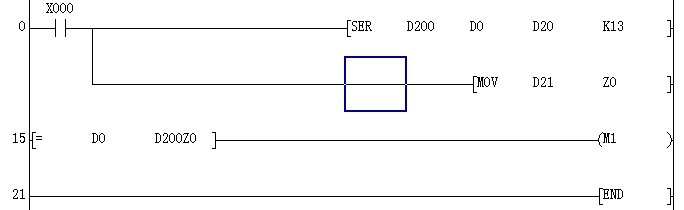

小弟新編了個  用數據搜索指令SER  大家給看看行不行

三菱有沒有類似歐姆龍的 表格比較指令（TCMP）???
或如何實現？

我是新手,我們可以相互交流.用CMP指令逐個比較可以解決.雖然語句多,但好理解.(FNC10)   CMP    D0    D200    M110
                                                                                                                                                                 LD                               M111
                                                                                                                                                                 OUT                            Y2
你看可以嗎?XCLXT88@163.com

三菱SER數據查找指令。

本人拙見：
FX2N的話，可以采用變址Z來實現，
LD M8013   ;M8013為1秒掃描，這個可以設成更加快的
OUT C0 K10   ；此處可以設置成任意個數的比較
MOV C0 Z0
LD M8000
CMP Z0 K9 M50
LD M50
RST C0
LD M8000
CMP D0 D200Z0 M100Z0    ；比較結果放在M100-M109里面
END
希望能提供幫助

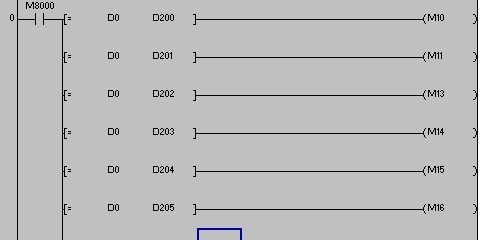

數量不是很多，為便于理解（或開始時的試驗），可以用 接點比較 指令。

這個你看看。是否對你有所幫助？ 看這個行嗎.rar (10 K) 下载次数:16

三菱比OMRON的簡單 可以直接比較的  你輸入  =  D0  D209    后面帶個輸出不就行了  不用這么麻煩的

d0與D200~D209比較等于輸出.rar (11 K) 下载次数:7 自編的。不知道對否。參考下吧。

4樓的方法還不如一個一個比較 ld= d0 d200                out  m100這樣比較簡單容易看，如果與更多個數據比較就用四樓的

   有幾位大哥的  小弟看著不是很明白 有注釋就最好了

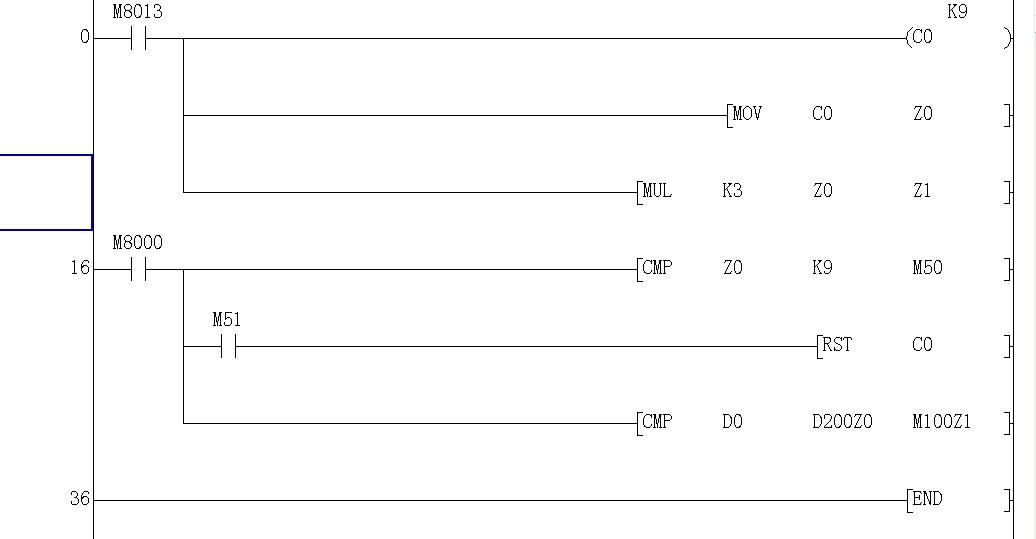

不好意思，白天事情太多，發的程序貌似有問題，修改了下
M8013是設置掃描周期
Z0是從0到9一直變化，最為變址加在D200后面
Z1是以0、3、6。。。27一直變化過去
用到的CMP指令的話，比如 CMP S1 S2 M0  ，當S1>S2時候 M0 ON;當S1=S2時，M1 ON;當S1<S2時，M2 ON，就是說總共占3個位，這也是為什么Z1要乘3的緣故
比較結果的話放在M100開始，每3個為一組，以此類推，可以做任意個數數據的比較，
