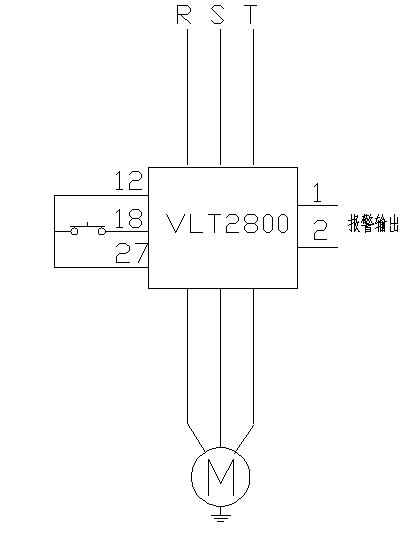

以上為接線圖，實驗時我沒有接電動機。我將02參數設定為1時，按下面板啟動，變頻器啟動，顯示003設定的頻率。
我將參數改為 002 （0） 302 （7） 304（2） 323 （10），短接12和18 變頻器不能啟動 ，顯示Fr 000，
請教什么問題。
多謝！！

補充說明： 測量12與20 ，24V電壓正常；
也做了出廠參數回復；
請教：到底怎么回事？

不知道你那27端子是干什么的

27端子為自由旋轉停止端子，脫開該接線，變頻器不能啟動！

估計是變頻器控制端子有問題！

檢查下給定方式，不接模擬量時我一般用段速度控制時，調整302=7，304=3,305=22,307=23，頻率給定調整215，試試
