接到個案子，要求在傳送帶上加個什么小裝置來分選，傳送帶上有三個工作位分別獨立操作計件的。由于計件作業主要追求速度加上疲勞1000個里面可能會有1-5個沒裝東西或只裝一半，要求能用個什么東西分選出來。（主要是來料加工手工作業，利潤低。要求成本要低。我只想到在傳送帶每個工作位裝一個光纖和一個氣嘴，光纖檢測到有東西來就控制氣嘴吹一下，氣嘴的氣壓可調的，把沒裝東西的或只裝一半的吹掉，裝好的良品就流下去，考慮到手工作業產品的擺放沒有規律性，可能造成每次吹的位置不同而形成漏選，比較糾結呵呵，請各位兄弟多指點一下怎么個方法能達到這種要求啊？產品是鐵氧體的，可以導磁）

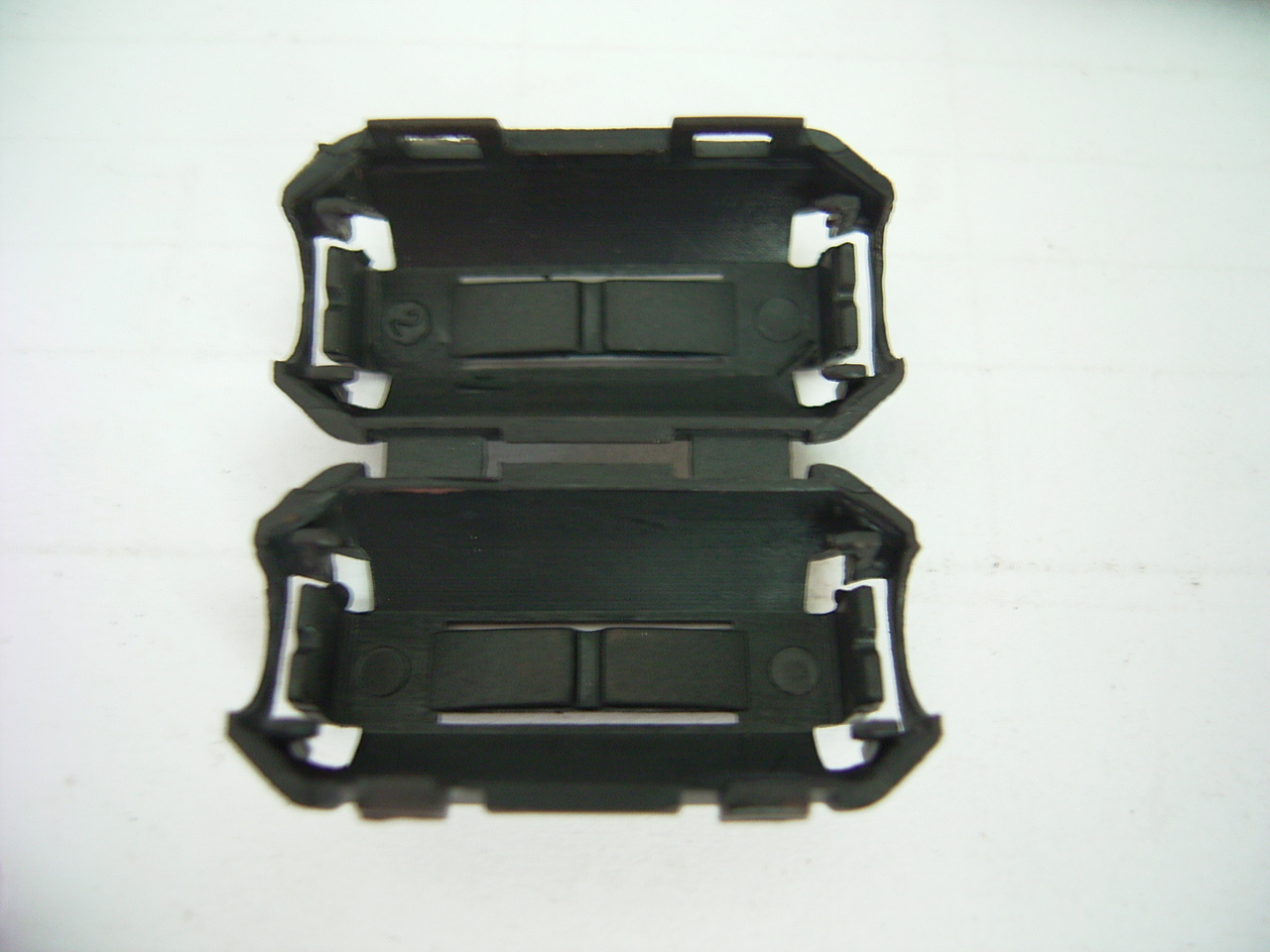

  沒有裝東西的外殼

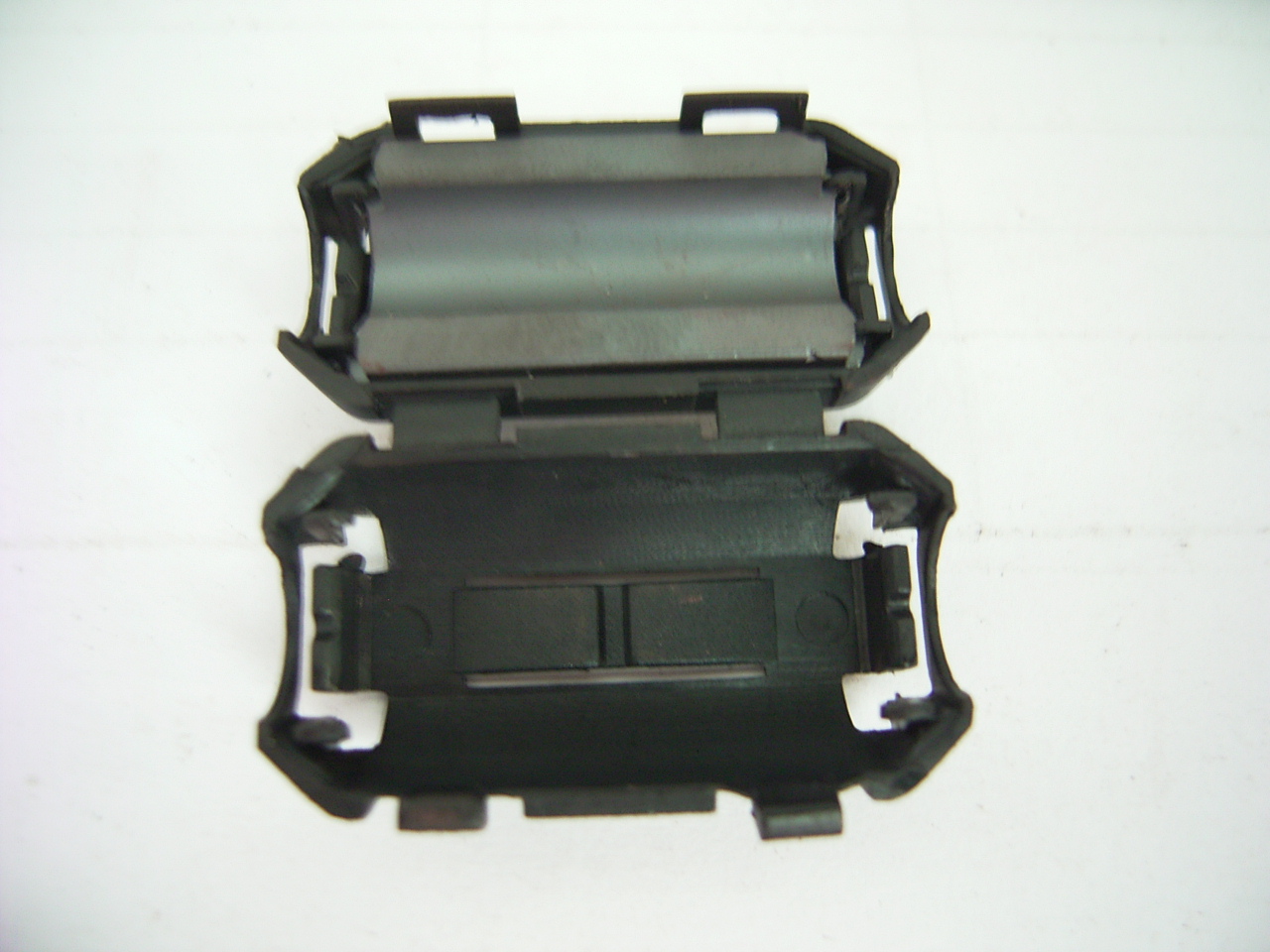

   只裝了一半的產品

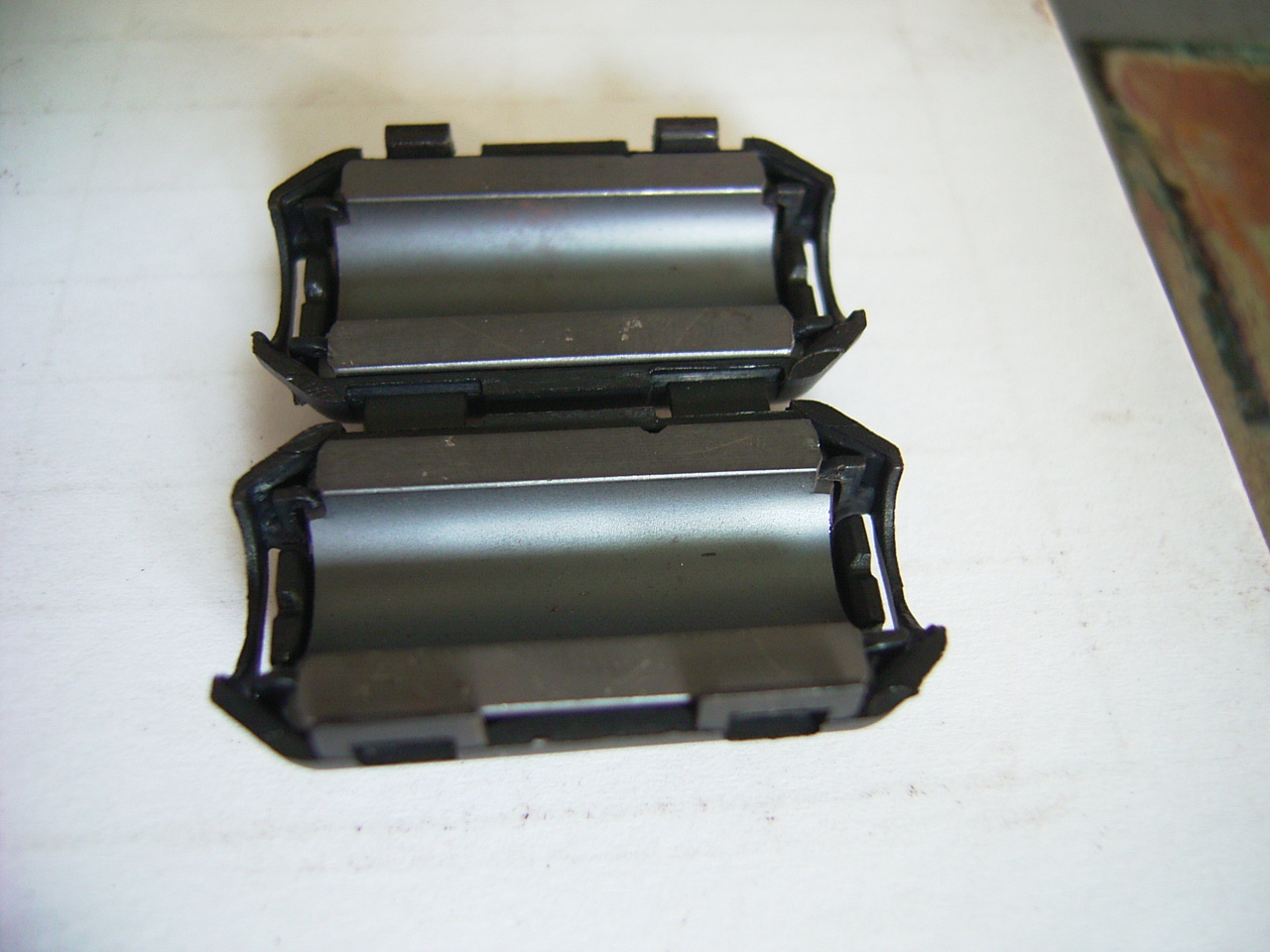

   裝好的合格品

待裝的產品

請問裝的這個東西是啥？有啥特性？

看樣子好像是一個磁閉環吧？不知道它的規格有多大？我的想法是通過重量檢測。如傳送帶下重量檢測；如果本身可被磁場吸引，或許可以通過一定力矩的電磁鐵將不合格產品吸上來。
還有一個想法是通過超聲波來檢測該部件金屬物質的面積，因為我發現如果是只裝了一半的產品，它的鐵氧體面積是少一半的。

引用

引用第1樓控123于2010-11-30 15:37發表的  :
請問裝的這個東西是啥？有啥特性？

兄弟這個是鐵氧體的軟磁，主要作用是防止電磁干擾的，用途很廣泛。

引用

引用第2樓hongming于2010-11-30 15:39發表的  :
看樣子好像是一個磁閉環吧？不知道它的規格有多大？我的想法是通過重量檢測。如傳送帶下重量檢測；如果本身可被磁場吸引，或許可以通過一定力矩的電磁鐵將不合格產品吸上來。
還有一個想法是通過超聲波來檢測該部件金屬物質的面積，因為我發現如果是只裝了一半的產品，它的鐵氧體面積是少一半的。

謝謝老兄，規格是單邊30*15mm的只有十幾克重，在傳送帶上做在線的重量檢測不知道怎么實現，應為它是連續過來的，用電磁吸也想過，主要是太輕，磁力不好控制，超聲波檢測就不知道怎么用了，沒見過那東西。

皮帶中間斷開改為兩個，中間加個稱重電子秤稱重，電子秤加獨立滾臺或者皮帶，可以解決這個問題。當然代價可能比較高，要改裝機械。此外，可能皮帶還得變速用來拉開輸送物品距離，以免連續稱量，出現誤動作。

引用

引用第5樓無憂山水于2010-11-30 16:03發表的  :
皮帶中間斷開改為兩個，中間加個稱重電子秤稱重，電子秤加獨立滾臺或者皮帶，可以解決這個問題。當然代價可能比較高，要改裝機械。此外，可能皮帶還得變速用來拉開輸送物品距離，以免連續稱量，出現誤動作。

那請問怎么分選合格與不合格的呢？電子稱有帶上下限設定的和繼電器輸出觸點的嗎？可以推薦個型號嗎？謝謝

   兄弟們多指點指點啊

像傳說中的用個大風扇猛吹可以不？或者裝幾個轉動掃子，把質量輕的掃出去

電子稱不實際，你這些爛的東西，能不能從生產線傳送帶著手？就是讓這些小東西經過了你特做的傳送帶讓它有有規律性的擺放，然后你去檢測是不是就沒問題；
   比如你在傳送帶上面開五個小流水槽一樣的東西，每個流水槽的寬度剛好和你的產品的寬度是一樣的，然后加個振動盤，一開振動后產品不就有規律的排著隊經過你的槽，此時你來檢測是不是更好？

引用

引用第9樓xqx666于2010-12-01 08:22發表的  :
電子稱不實際，你這些爛的東西，能不能從生產線傳送帶著手？就是讓這些小東西經過了你特做的傳送帶讓它有有規律性的擺放，然后你去檢測是不是就沒問題；
   比如你在傳送帶上面開五個小流水槽一樣的東西，每個流水槽的寬度剛好和你的產品的寬度是一樣的，然后加個振動盤，一開振動后產品不就有規律的排著隊經過你的槽，此時你來檢測是不是更好？

老兄，主要是產品有很過的規格，全部用手工安裝的，振動盤用不上

我有個想法不知可否，可以把稱重量比較的傳感器放在工作臺，裝有光電開關，感應到有物件時重量開始比較，符合重量要求范圍時，驅動載物臺動作，使物件進入傳送帶上！
