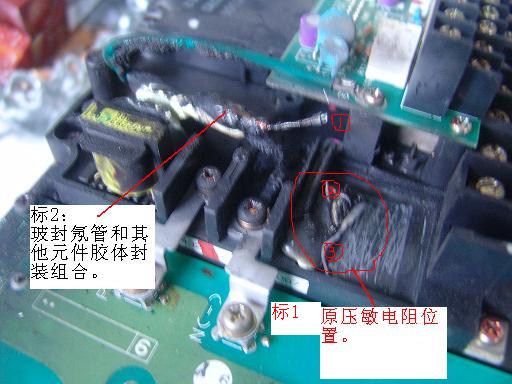

一富士變頻器，木工后成型機器用，因員工倒水誤入主干線管道，造成機器損壞。檢查后發現壓敏電阻損壞，型號23G471K。從厚膜基板分析，為整流橋部分用。原壓敏電阻炸裂，只剩引腳部分（圖標1位置）。圖中共出現三個引腳部分，不確定連接位置（圖標2部分）。檢查圖標2元件，類似為玻封裝輝光放電器件（氖管）。請教各位，應該如何連接壓敏電阻？

現檢測電源輸入端R,T ,與整流板電容端，確定是橋式整流電路，無損壞。

已確定壓敏電阻471K焊接位置。通過測量得知，是整流輸出端保護用。

引用

引用第2樓luosm于2010-12-01 11:11發表的  :
已確定壓敏電阻471K焊接位置。通過測量得知，是整流輸出端保護用。

壓敏電阻一般不會用在整流輸出端，而是用在輸入整流之前；整流濾波后的電壓比整流之前要高得多，如果用在這里，壓敏電阻的要求會高很多，而且壓敏電阻擊穿時的電流也可能把整流橋燒壞，對整流起不到保護作用。為了避免逆變橋在檢修中被擊穿，你最好把板子拆出來單獨檢修或在逆變橋和母線正電之間竄入一個燈泡（視功率而定）。

謝謝工控學子，改在交流輸入端有道理。471K壓敏電阻最大連續電壓AC300V  DC380V ,富士后綴7JE型號變頻器輸入電壓為交流220V，整流后約為300直流。

其實這部分不是很主要
自己搭建一個電路就可以了
