駱海深

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 312 個
工控威望: 439 點
下載積分: 923 分
在線時間: 496(小時)
注冊時間: 2007-07-22
最后登錄: 2020-04-10
查看駱海深的主題 / 回貼

樓主發表于: 2011-02-28 13:23

只看樓主 | 小中大

如圖下面變頻器通訊口（RJ-11）和485BD通訊板如何接線實現通訊

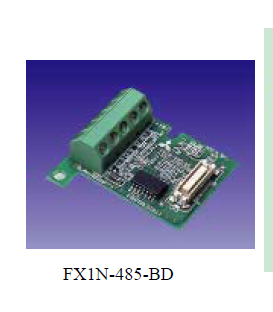

(1)485BD通訊接線端子寫著RDA-RDB-SDA-SDB

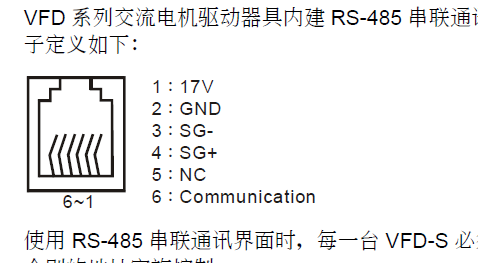

(2)變頻器通訊口（RJ-11）
1-17V
2-GND
3-SG-
4-SG+
5-NC

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1373 個
工控威望: 2170 點
下載積分: 3998 分
在線時間: 831(小時)
注冊時間: 2009-12-21
最后登錄: 2025-12-14
查看jxh668的主題 / 回貼

1樓發表于: 2011-02-28 14:11

只看該作者 | 小中大

485BD通訊接線端子寫著RDA-RDB-SDA-SDB
是4線的
變頻器通訊口（RJ-11）
是2線的

看能否接成半雙工

來看看，有用的就下了。深圳的可找我呵

駱海深

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 312 個
工控威望: 439 點
下載積分: 923 分
在線時間: 496(小時)
注冊時間: 2007-07-22
最后登錄: 2020-04-10
查看駱海深的主題 / 回貼

2樓發表于: 2011-02-28 17:20

只看該作者 | 小中大

引用
引用第1樓jxh668于2011-02-28 14:11發表的 :
485BD通訊接線端子寫著RDA-RDB-SDA-SDB
是4線的
變頻器通訊口（RJ-11）
是2線的

.......

說明書寫著可以接成半雙工的。

但是我不會接。請指教

回憶依然最美

一不小心混進社會, 浪子回頭已經白費... ...

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1137 個
工控威望: 2873 點
下載積分: 21678 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-12-06
查看回憶依然最美的主題 / 回貼

3樓發表于: 2011-02-28 17:45

只看該作者 | 小中大

485BD的SDA與RDA相連后接入變頻器的SG+，SDB與RDB相連后接入變頻器的SG-，為了提高系統的抗干擾性能，可以將485BD的SG端與變頻器的GND端連接！

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1373 個
工控威望: 2170 點
下載積分: 3998 分
在線時間: 831(小時)
注冊時間: 2009-12-21
最后登錄: 2025-12-14
查看jxh668的主題 / 回貼

4樓發表于: 2011-02-28 17:48

只看該作者 | 小中大

485端
R+和S+短接
R-和S-短接

來看看，有用的就下了。深圳的可找我呵

ak47m16u571

苦海無邊，柴米似鞭。歡樂無限，煩擾靠邊。得逍遙處且逍遙

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 607 個
工控威望: 590 點
下載積分: 1580 分
在線時間: 637(小時)
注冊時間: 2008-01-01
最后登錄: 2025-08-19
查看ak47m16u571的主題 / 回貼

5樓發表于: 2011-02-28 20:21

只看該作者 | 小中大

按上面兩位的接，就OK啦

fkw12345

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 120 個
工控威望: 2015 點
下載積分: 10549 分
在線時間: 485(小時)
注冊時間: 2007-09-12
最后登錄: 2025-09-09
查看fkw12345的主題 / 回貼

6樓發表于: 2011-03-01 15:14

只看該作者 | 小中大

http://www.ncfca.cn/read-gktid-94533.html

看看這個就明白了！

<b>別人看我在工作，其實我在玩，別人看我在玩，其實我在工作。要把工作當成娛樂，那就不會覺得累了!</b>

aries

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 194 個
工控威望: 309 點
下載積分: 870 分
在線時間: 95(小時)
注冊時間: 2010-03-13
最后登錄: 2013-04-24
查看aries的主題 / 回貼

7樓發表于: 2011-03-01 17:00

只看該作者 | 小中大

學習謝謝

yuanzmea

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 195 點
下載積分: 564 分
在線時間: 17(小時)
注冊時間: 2008-09-02
最后登錄: 2023-05-18
查看yuanzmea的主題 / 回貼

8樓發表于: 2011-03-01 17:20

只看該作者 | 小中大

學習學習

gumeng

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 940 個
工控威望: 2385 點
下載積分: 5636 分
在線時間: 301(小時)
注冊時間: 2009-07-10
最后登錄: 2025-12-09
查看gumeng的主題 / 回貼

9樓發表于: 2011-03-01 20:44

只看該作者 | 小中大

頂上面的解法。

現承接各類電氣自動化設備的設計，改造及維修。

工控apple

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看工控apple的主題 / 回貼

10樓發表于: 2011-03-02 11:05

只看該作者 | 小中大

接正負和地就可以啦，不用接電壓了
