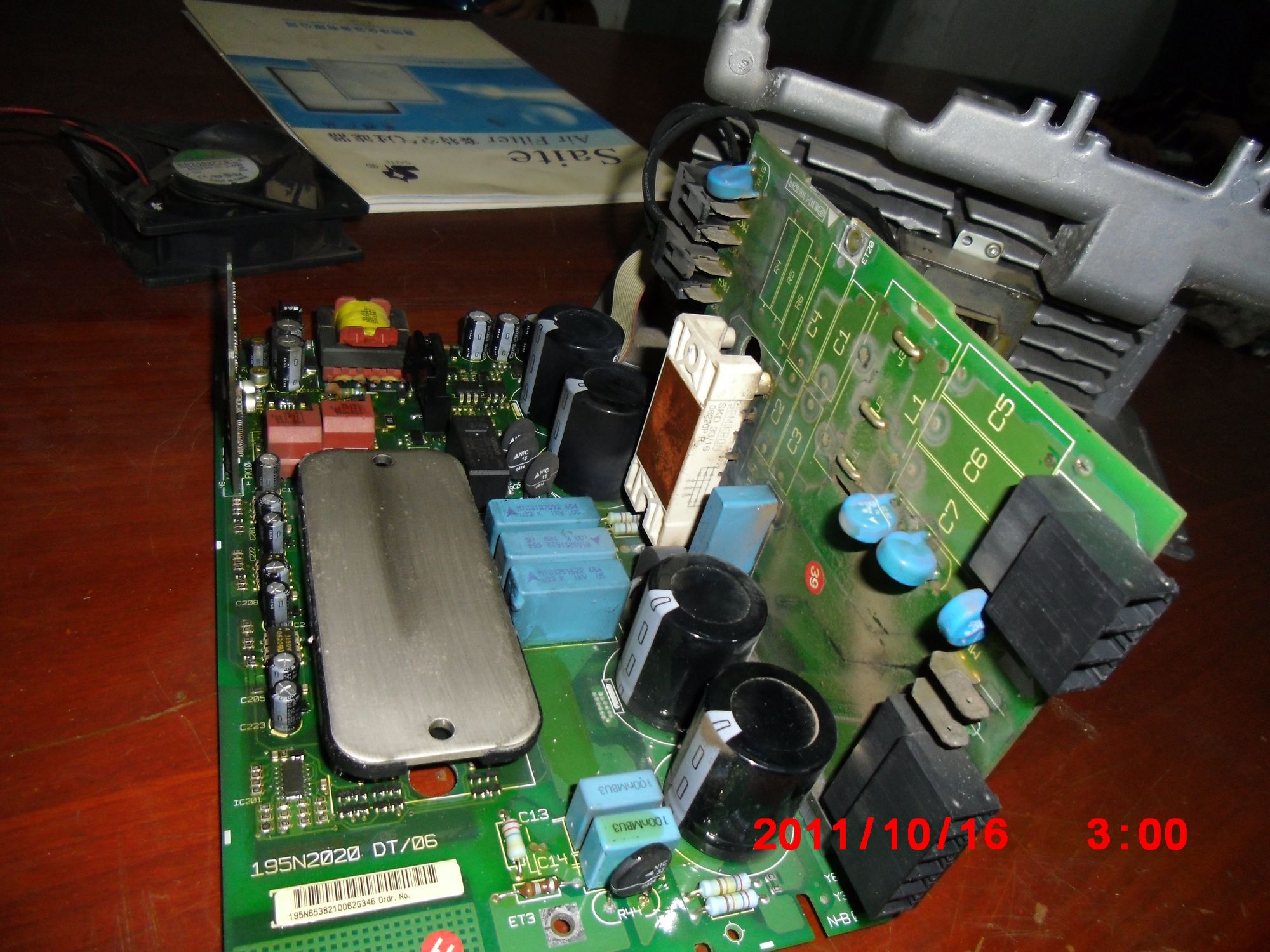

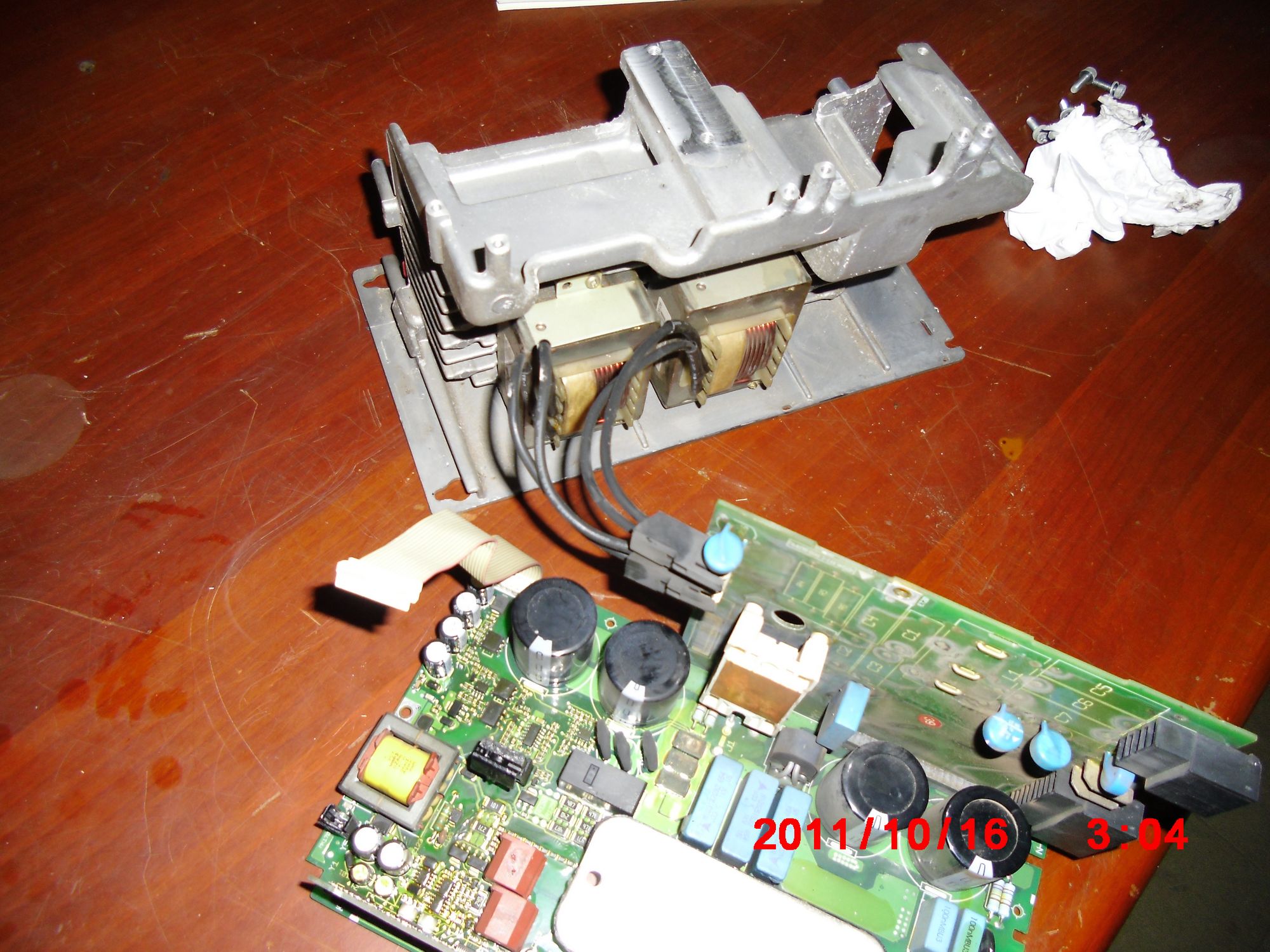

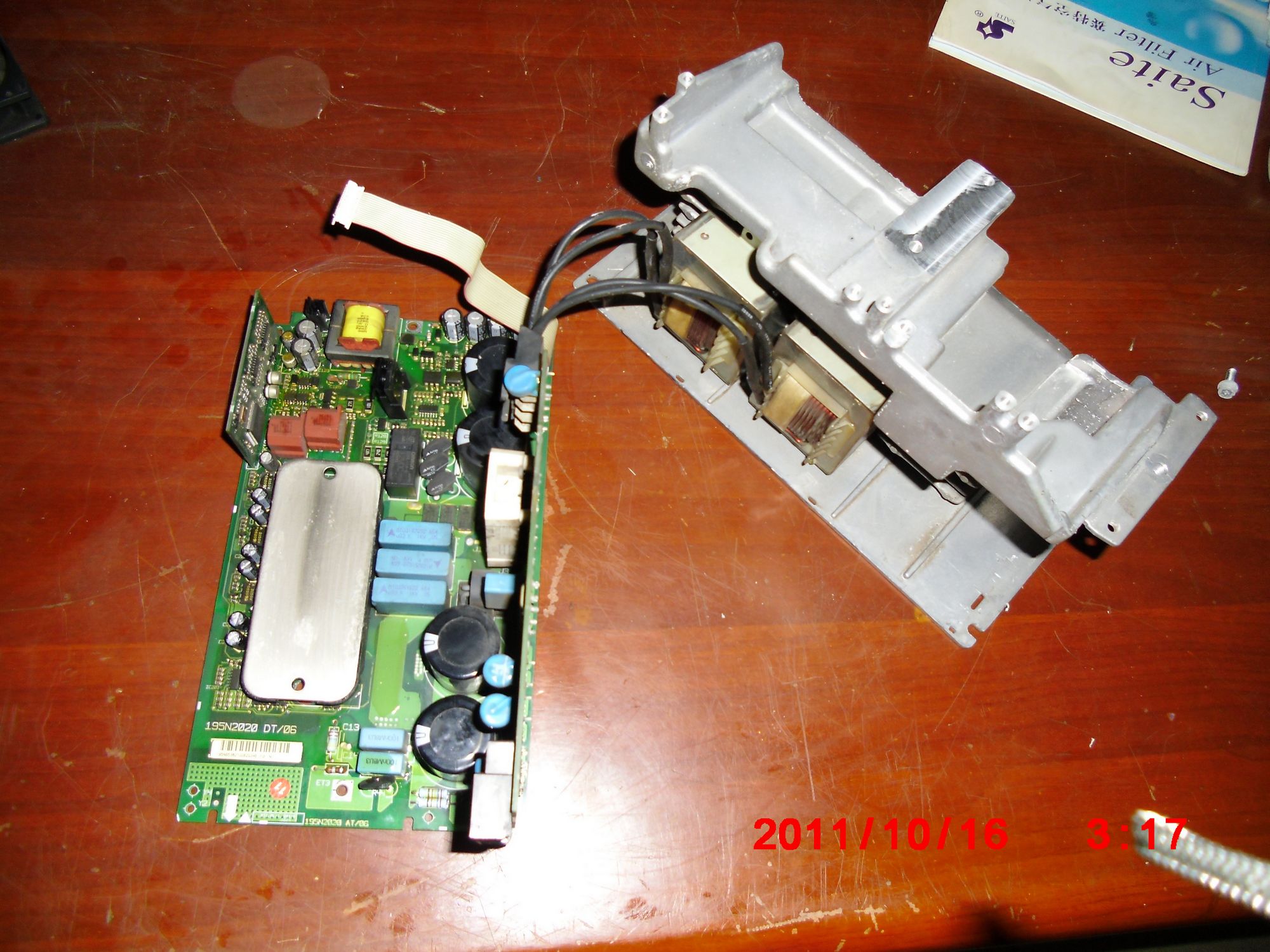

前些時日，我說過我要修丹佛斯 VLT 2900 的變頻器，終于功夫不負有心人，我把它修好了，原來是它的整流模塊壞了，我買了個新模塊把它換上去就可以了。但變頻器內部還有很多結構我不是很清楚，懇請大伙幫我指出我知道的一些模塊在哪，我現在知道了它的整流模塊，IGBT模塊，電抗器，啟動電阻，不知道發脈沖模塊是不是指它的操作面板這塊，我現在不知道它的開關電源模塊是在哪里？那4個大電容是干嘛用的？整流前有濾波電路，不知整流后有沒有濾波電路？濾波電路一般是什么結構？等等其他的，反正我沒提到的都是我不知曉的，大伙知道的，盡管說出來，謝謝了！

你意思是，你提到的你都知道對吧！那你沒提到的大家也不清楚，所以大家沒發回答

看不清楚,也看不的很詳細,

呵呵，你那本電子電工書看看就知道了

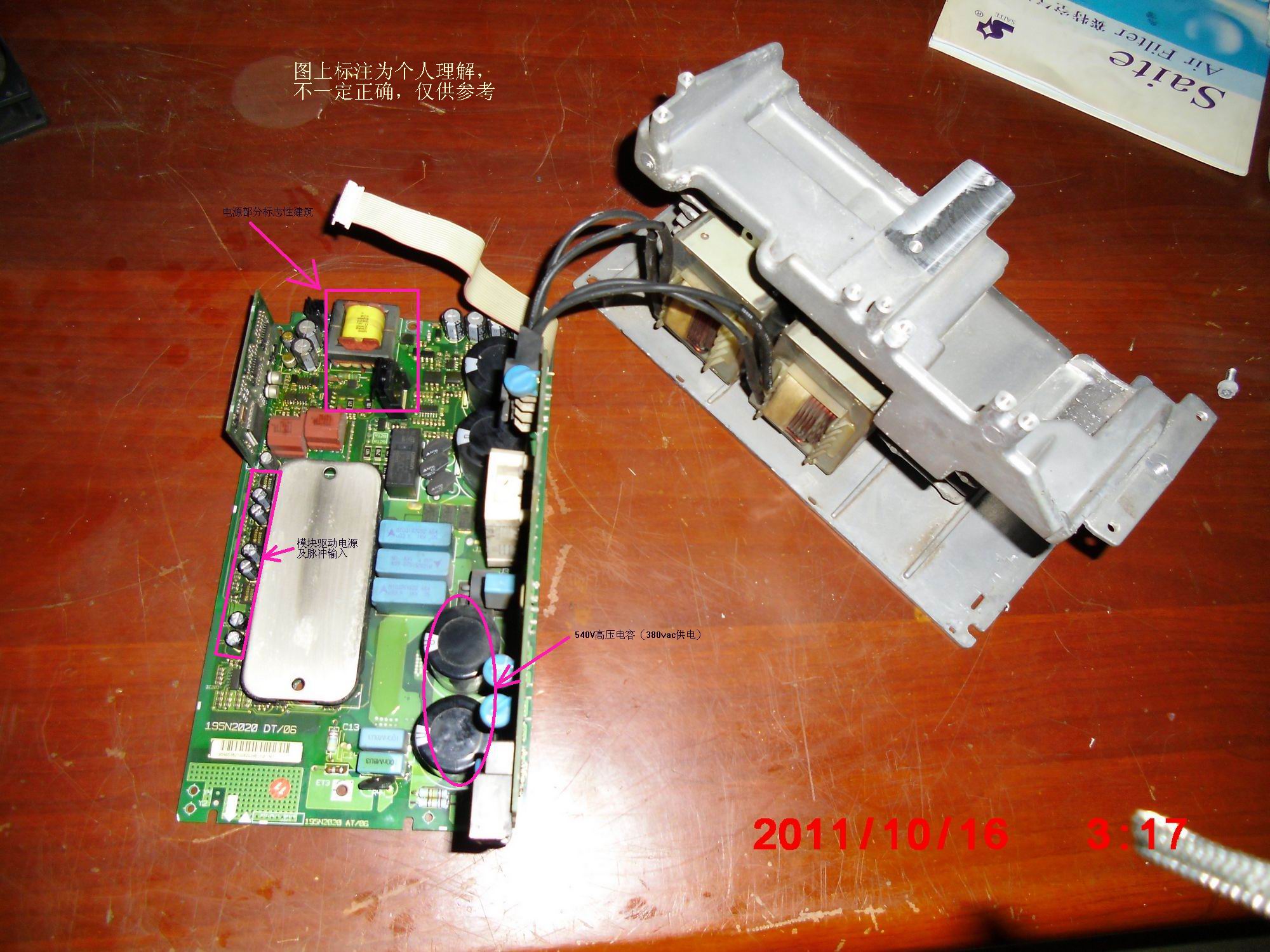

我標注了一下，不知是否正確，僅供參考。

整流前后濾波的作用
前：濾除輸入側電源雜波干擾及本體回波干擾。
后：將整流后的電源脈動波經濾波后變?yōu)檩^平直的直流電源。就是你所說的4個大電解電容，當然還有濾除高頻的電容器組合。
開關電源一般也在電源部分附近。

小功率變頻器

引用

引用第4樓wsir123于2011-10-22 09:17發表的  :
我標注了一下，不知是否正確，僅供參考。
[attachment=72754]

多謝版主了

不錯，太厲害了。

你找到SKDxx/16的元件就是咯，xx為不同的功率機器采用的不同的電流值，自己找去吧！

要給我評分哦！

它的電源模塊驅動芯片好像是UC3844驅動芯片我忘了反正是線路板做的很精密，丹弗斯VL2800和2900適應環境的能力很差。經常報警，稍微不注意的話。前幾年接觸的多。現在都快忘干凈了
