一點動開關，按一下運行X秒后停止，再按一下運Y秒后。以此循環。弄得我很迷糊？

可以實現…不過光這么一個開關容易引起操作混亂。

X0 一個開關     T1是 X時間    T2 是 Y時間  Y0是輸出

可以實現…不過光這么一個開關容易引起操作混亂  應加一個時間繼電器

計數器另加兩兩個時間T，就可以實現

肯定需要加一個時間繼電器，而且這個時間繼電器線圈要與接觸器線圈并聯，延時斷開觸點接在并聯的線圈前面就行了。

樓主下次提問時，最好說清是用電路實現，還是PLC實現。
回答者有說“不復雜”的，我刪除了，因?yàn)榧热缓唵危瑧?yīng)該幫一下呵。
回答者說“學習了”的，我也刪除了，發貼的人是提問的，學習他提問的方式不夠準確？

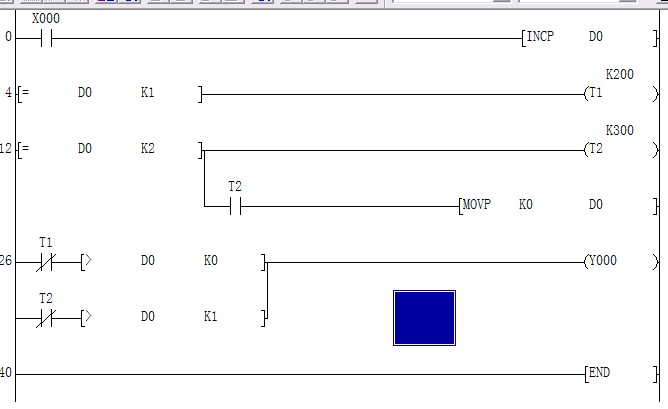

言歸正轉，以下程序供參考：

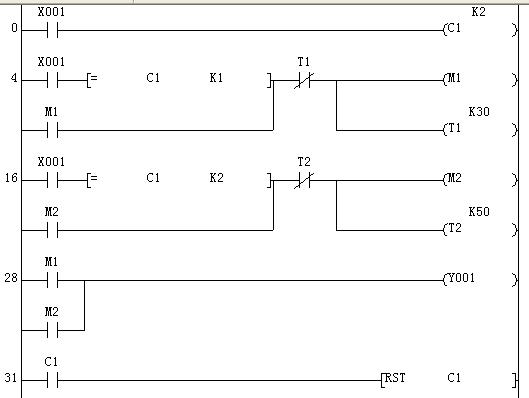

X1是開關，Y1是電機，T1，T2分別是兩種時間，根據此思路，可以做多種時間。

看看這三個程序是不是你所要的

同意1樓和6樓的。特別頂下6樓，希望能把條件盡量的說清楚。這樣別人才能有針對性的回答。

看了各位的回復。真是感慨萬分！以后特別注意語言表達的準確性。我這幾天就為這一個按鍵弄得很糾結。梯形圖寫了一長串達不到要求。才請教各位的。謝謝！

用三菱PLC里面的交替輸出指令A(yù)LT 加上兩個定時器就可以了，簡單、實用，我已用過很多次！

一個計數器加兩個定時器很容易實現的，如版主的梯形圖所示
