在圓盤（分為8個工位）控制過程中經常使用到移位指令，從一個工位旋轉到另一個工位時，編碼器（360P/R）旋轉一圈，但是在實際應用移位指令時遇到的以下的問題，請各位多多指教。

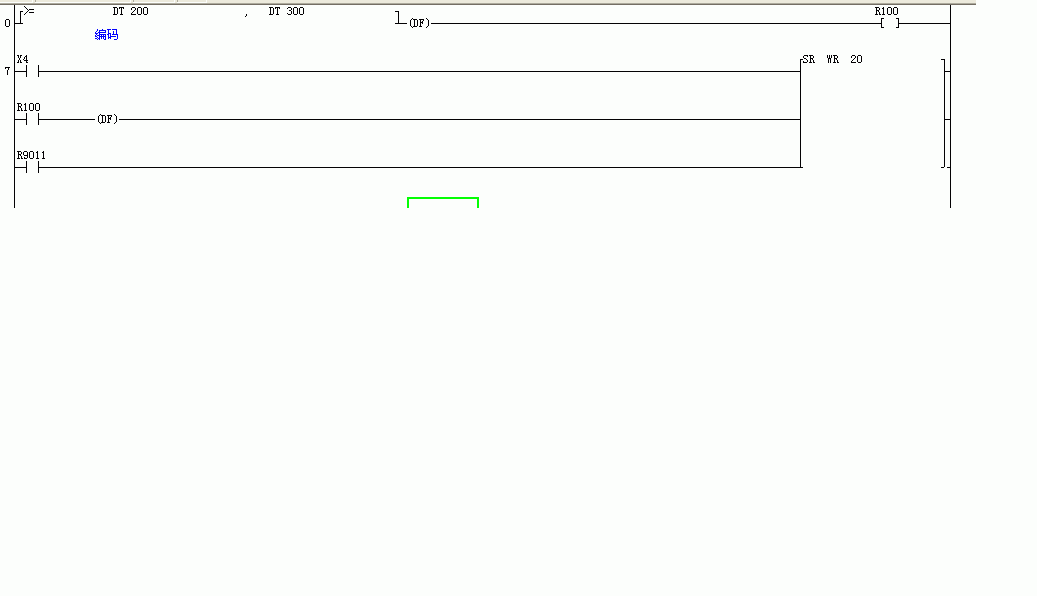

程序如圖，DT200為編碼器（360P/R）的實際角度，DT300為動作開始角度，X4（光電開關）是在角度為120－200度的時間內的檢測信號。
如果DT300角度設置為120－200，則移位指令中能正確捕捉到X4的信號，如果DT300角度設置為1－119，即動作開始角度先前于捕捉信號X4，此時如何解決？

程序執行順序決定的，改變一下程序的順序，把0行后移看看

向前面的學習/.

試過，后移后不行。謝謝各位！

X4用上沿試一下

引用

引用第4樓jxh668于2011-03-12 15:36發表的  :
X4用上沿試一下

不行吧！如果這樣，那這兩個信號要保持同步才可以，否則移位功能難以實現。
