X10
▬▬▬▬▬▬▬▬▬▬▎   ▎▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬(M10)
                                 雙手啟動（左）                                                                         雙手啟動（左）

                                    X11
▬▬▬▬▬▬▬▬▬▬▎   ▎▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬(M11)
                                雙手啟動（右）                                                                         雙手啟動（右）

                  M10                          M11                           X15
▬▬▬▬▬▎ /  ▎▬▬▬▬▬▬▬▎ /  ▎▬▬▬▬▬▬▬▎    ▎ ▬▬▬▬▬▬▬▬▬▬▬▬▬▬(M12)
               雙手啟動（左）  雙手啟動（右）  ▎             自動                                        雙手啟動條件
                                                                     ▎
                             M12                                 ▎
▬▬▬▬▬▬▬▬▎    ▎▬▬▬▬▬▬▬▬▬
                     雙手啟動條件

                   M10                            M11                          M12                   X16
▬▬▬▬▬▎     ▎▬▬▬▬▬▬▬▎     ▎▬▬▬▬▬▬▬▎    ▎▬▬▬▬▬▎ /   ▎▬▬▬▬▬▬▬(Y26)
              雙手啟動（左）           雙手啟動（右）  ▎      雙手啟動條件     停止                         啟動輸出
                                                                              ▎
                                 Y26                                      ▎
▬▬▬▬▬▬▬▬▬▎    ▎▬▬▬▬▬▬▬▬▬▬
                              啟動自鎖




    以上，僅供參考。

安全的雙啟動不是這樣的
要防止開關黏連

將X16常閉接點串聯在M12線圈前，是不是就能好一點了。

安全繼電器了解一下。

明白了，雙手啟動程序確實有安全隱患，在PLC外部配線中采用安全繼電器可以有效防止如按鈕觸點粘連、接觸器觸點粘連帶來的安全隱患。在此多謝指正。

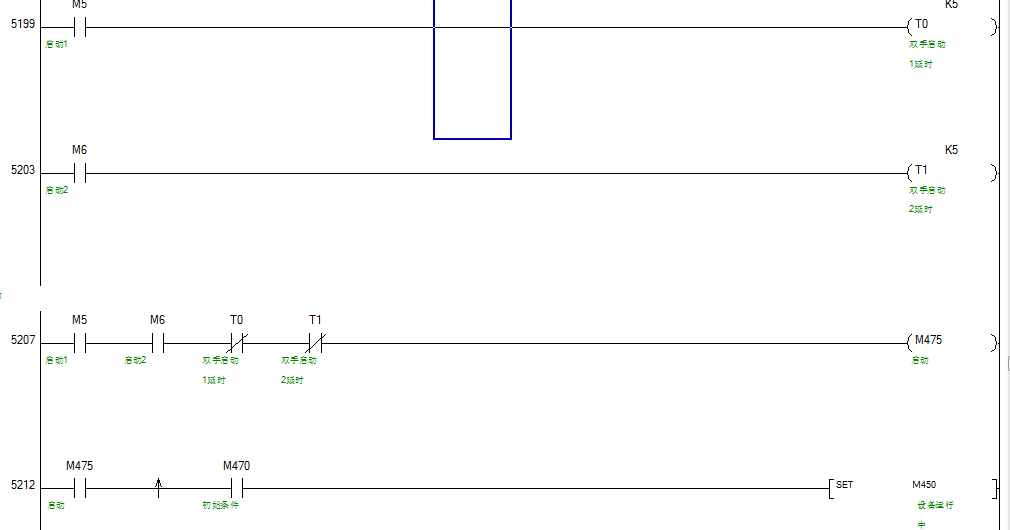

最好設置兩個觸點在0.5~1秒內都 ON 此信號有效
這樣可以避免操作人員違規操作 將雙手啟動變成單手啟動

看圖標準的雙手啟動

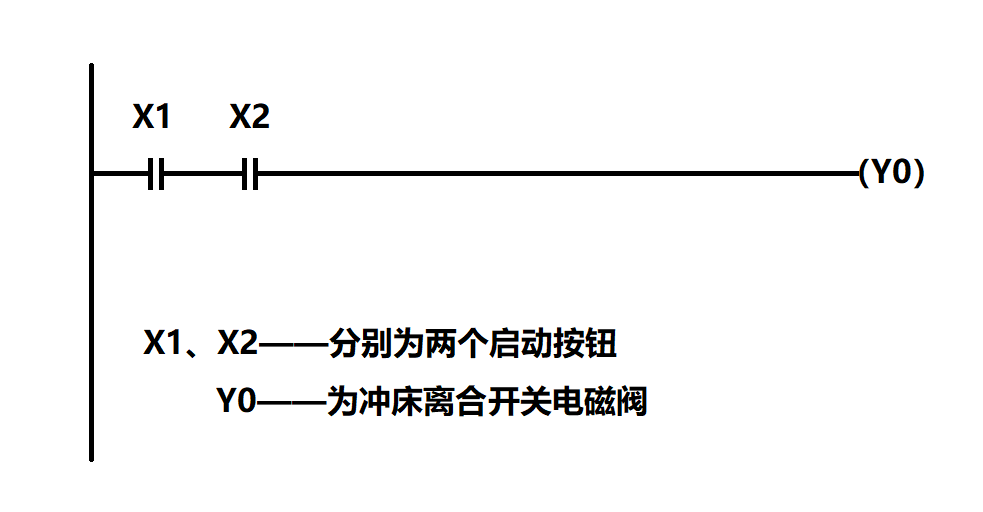

我不明白你們?yōu)槭裁床粚�兩個按鈕（X1、X2）串聯在一起，使它們同時閉合后才能觸發Y0呢？

這種方法與接觸器（邏輯）控制電路的方法是一樣的��！

既簡單，又可靠，干嘛弄得那么復雜呢？

如果怕觸點粘連，可通過繼電器轉換一下也可以解決。

引用

引用第7樓老兔子于2018-11-05 20:22發表的  :
我不明白你們?yōu)槭裁床粚�兩個按鈕（X1、X2）串聯在一起，使它們同時閉合后才能觸發Y0呢？

這種方法與接觸器（邏輯）控制電路的方法是一樣的��！

既簡單，又可靠，干嘛弄得那么復雜呢？
.......

程序內部就解決了，為啥非得要去加一個繼電器呢！不多余么

謝謝各位參與，以后工作中遇到好的方案還會提供給大家。

加延時就好了

引用

引用第8樓zht1994612于2018-11-06 11:15發表的  :

程序內部就解決了，為啥非得要去加一個繼電器呢！不多余么

因為一般沖床的離合器線圈的工作電流[或者可能因某些原因造成局部（匝間）短路]，有可能會超過PLC輸出點允許通過的電流，就會出現前面（1樓）有朋友所說的觸點粘連可能，加一個繼電器隔離可以防止PLC輸出點觸點粘連的可能。
