■ 方案介紹

在實際系統中，人機界面與PLC通常不在一起，中心計算機一般放置在控制室，而PLC安裝在現場車間，二者之間距離往往從幾十米到幾千米。如果布線的話，需要挖溝施工，比較麻煩，這種情況下比較適合采用無線通信方式。因為采用無線PPI協議響應速度快且不需要編程，只需要組態，所以用戶更喜歡采用PPI協議網絡。但是實現無線PPI通信需要專門的無線數據終端，在組態時也要考慮設置參數的匹配性。

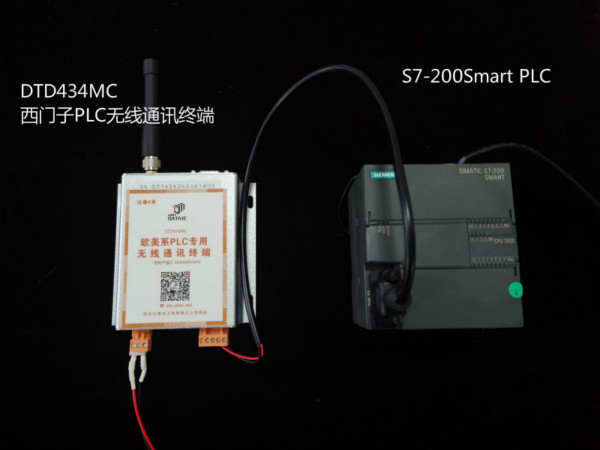

本方案以組態軟件為例，介紹西門子 S7-200 Smart與組態軟件的無線 PPI 通信實現過程。在本方案中采用了西門子PLC專用無線通訊終端——DTD434M，作為實現無線通訊的硬件設備。

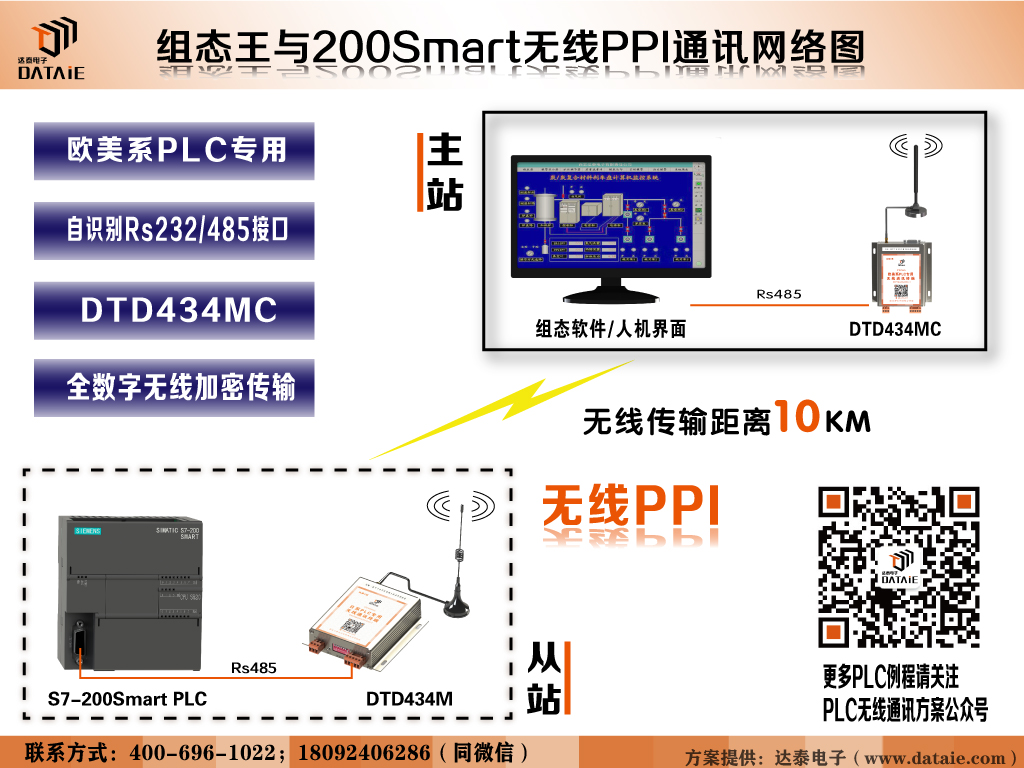

無線系統構成示意圖 ▼


組態王與plc通訊,plc專用無線通訊模塊,200plc遠程,PLC工業無線模塊,上位機與plc通信,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子

■ 測試設備與參數
1. 組態軟件：組態王6.55
2. 西門子S7-200SMART型號：CPU SR20 * 1臺
3. 達泰電子歐美系PLC專用無線通訊終端——DTD434M *2塊
4. 通訊協議：PPI協議
5. 主從關系：1主1從
6. 通訊接口：Rs485接口（兩線制）
7. 供電：9-24VDC
8. 傳輸距離：100米，500米，1KM，3KM，20KM
組態王與plc通訊,plc專用無線通訊模塊,200plc遠程,PLC工業無線模塊,上位機與plc通信,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子

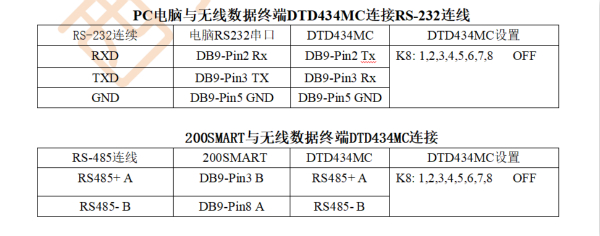

■ 無線設備與PLC和電腦接線



詳見西安達泰電子官方網站，或直接聯系技術人員索要。

組態王與plc通訊,plc專用無線通訊模塊,200plc遠程,PLC工業無線模塊,上位機與plc通信,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子

■ 組態王實現無線PPI主站

1.通訊參數配置
2.PPI協議配置
3.數據庫組態

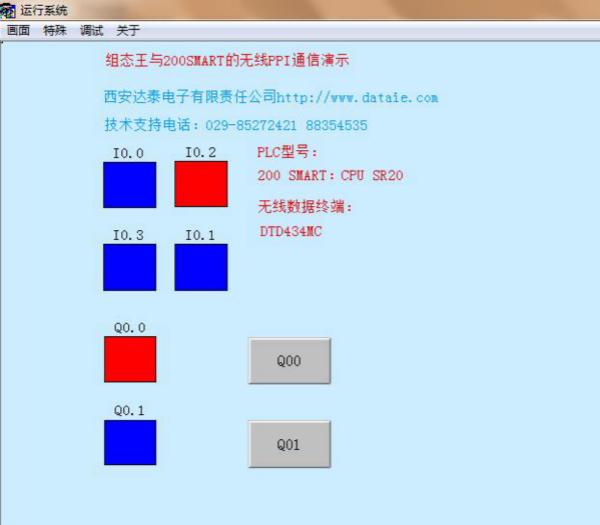

4.創建畫面



■ 西門子PLC實現無線PPI從站

西門子 PLC 作為從站，將PLC地址設為2




■ 后記

需要本方案源代碼請留言或私信
