信息社會的發展，在很大程度上取決于信息與信號處理技術的先進性。數字信號處理技術的出現改變了信息與信號處理技術的整個面貌，而數據采集作為數字信號處理的必不可少的前期工作在整個數字系統中起到關鍵性、乃至決定性的作用，其應用已經深入到信號處理的各個領域中。實時信號處理、數字圖像處理等領域對高速度、高精度數據采集卡的需求越來越大。PCI Express 作為新一代的總線接口，數據傳輸率達到PCI 總線所不能提供的高帶寬。我公司推出的 PCIe8622 數據采集卡綜合了國內外眾多同類產品的優點，以其使用的便捷、穩定的性能、極高的性價比，獲得多家試用客戶的一致好評，是一款真正具有可比性的產品，也是您理想的選擇。

第一節 、產品應用：

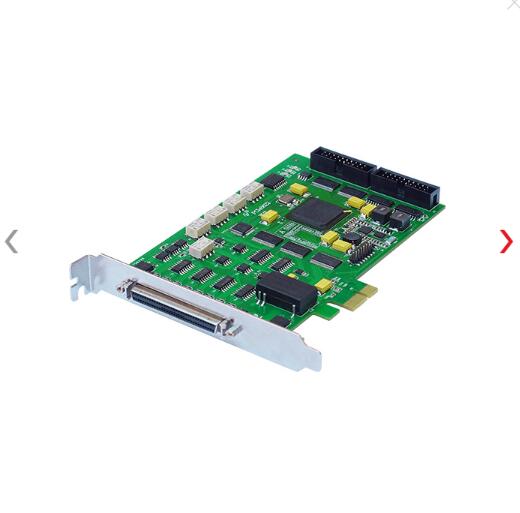

      PCIe8622 卡是一款 PCI Express 總線的數據采集卡，總線類型：PCIe 1.1 X1，兼容PCI Express2.0總線接口標準，能夠實現高速數據傳輸，適用于實驗室振動狀態在線監測、噪聲試驗、溫度試驗、環境試驗、低速風洞試驗等較低速動態信號的實時記錄采集。它的主要應用場合為：
 無線通訊
 雷達/聲納
 超聲
 圖形成像

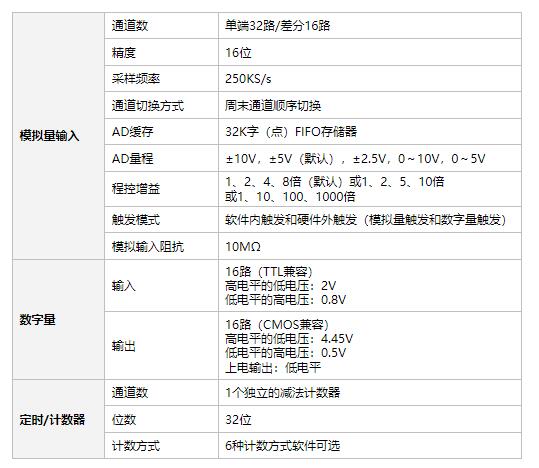

第二節、AD 模擬量輸入功能
◆ 轉換器類型：AD7663ASTZ（默認為 AD7663，也可以使用 AD7665）
◆ 輸入量程(InputRange)：±10V、±5V(默認)、±2.5V、0～10V、0～5V
◆ 轉換精度：16 位(Bit)
◆ 采樣速率(Frequency)：最高 250KHz（使用 AD7665 時，為最高 500KHz）說明：各通道實際采樣速率 = 總采樣速率 / 采樣通道數
分頻公式：采樣頻率 = 主頻 / 分頻數，其中主頻 = 40MHz，32 位分頻，分頻數的取值范圍：最低為160，最高為 40000（使用 AD7665 時，分頻數最低為 80，最高為 40000）
◆ 物理通道數：32 路（單端 SE），16 通道（雙端 DI）
◆ 采樣通道數：軟件可選擇，通過設置首末通道實現(FirstChannel-LastChannel+1)
◆ 通道切換方式：首末通道順序切換（軟件觸發切換，只有發出讀數據命令時才有切換動作）◆ 數據讀取方式：非空和半滿查詢方式、DMA 方式
◆ 存儲器深度：32K 字（點）FIFO 存儲器
◆ 存儲器標志：非空、半滿、DMA
◆ 采集方式(ADMode)：可實現連續（異步）與分組(偽同步)采集
◆ 組間間隔(GroupInterval)：軟件可設置，最小為采樣周期(1/Frequency)，最大為419430us
◆ 組循環次數(LoopsOfGroup)：軟件可設置，最小為 1 次，最大為 65535 次◆ 時鐘源選項(ClockSource)：板內時鐘和板外時鐘軟件可選
◆ 觸發模式(TriggerMode)：軟件觸發（內觸發）和硬件后觸發（外觸發）◆ 觸發類型(TriggerType)：邊沿觸發和脈沖電平觸發
◆ 觸發方向(TriggerDir)：負向、正向、正負向觸發
◆ 觸發源（TriggerSource）：ATR(模擬觸發信號)和 DTR(數字觸發信號)
◆ 觸發源 ATR 輸入范圍：0V～10V
◆ 觸發電平(TrigLevelVolt)：0V～10V
◆ 觸發源 DTR 輸入范圍：標準 TTL 電平
◆ AD 芯片轉換時間：≤1.25us
◆ 支持多卡同步
◆ 程控放大器類型：默認為 AD8251，兼容 AD8250、AD8253
◆ 程控增益：1、2、4、8 倍(AD8251)或 1、2、5、10 倍(AD8250)或 1、10、100、1000 倍(AD8253)
◆ 模擬輸入阻抗：10MΩ
◆ 非線性誤差：±3LSB(最大)
◆ 系統測量精度：0.01%
◆ 工作溫度范圍：0℃ ～ +50℃
◆ 存儲溫度范圍：-20℃ ～ +70℃


第三節、DI 數字量輸入功能
◆ 通道數：16 路
◆ 電氣標準：TTL 兼容
◆ 高電平的最低電壓：2V
◆ 低電平的最高電壓：0.8V


第四節、DO 數字量輸出功能
◆ 通道數：16 路
◆ 電氣標準：CMOS 兼容
◆ 高電平的最低電壓：4.45V
◆ 低電平的最高電壓：0.5V
◆ 上電輸出：低電平

第五節、CNT 定時/計數器功能
◆ 計數器通道個數：1 個獨立的減法計數器
◆ 計數器位數：32 位
◆ 計數方式：6 種計數方式軟件可選
◆ 電氣標準：TTL 電平
◆ 時鐘源（CLKn）：頻率范圍為 1Hz～10MHz
◆ 門控（GATEn）：上升沿、高電平和低電平
◆ 計數器輸出（OUTn）：高電平、低電平


第六節、其他指標
◆ 板載時鐘振蕩器：40MHz



          北京阿爾泰科技發展有限公司是一家專業從事測控產品研發、生產、銷售和服務的公司。自主研發的產品包括多種總線數據采集板卡、分布式采集模塊、無線通訊數傳采集模塊、運動控制卡、測控機箱及測控系統、控制器、無風扇工業電腦、工業平板電腦、工業主板等 。
          聯系方式：15600362816 、15910369641     （咨詢說是在工控人家園網上聯系的購買有優惠！！！）
         QQ：2853689777
         阿爾泰科技官方店：https://art-control.taobao.com


產品使用手冊：
