這是一張設(shè)備的圖紙，使用的是西門子300系列的4DO模塊24vdc

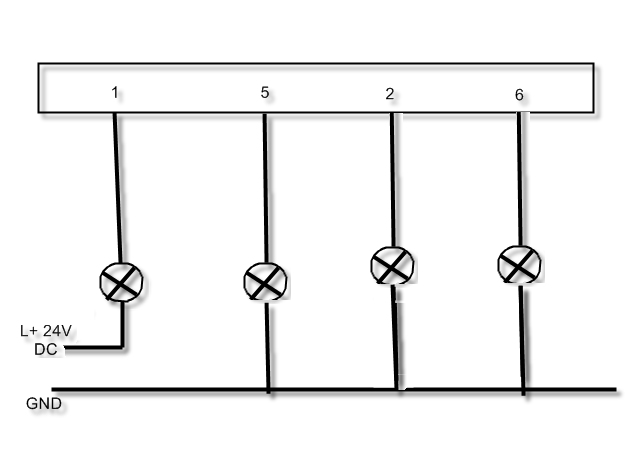

圖紙的怪異之處是，負載1指示燈，并不是從plc輸出24v電源給指示燈，而是從外部24v電源經(jīng)過指示燈，輸入到plc，
而其他的3個燈，都是正常接法，這四個指示燈接線如圖所示，并且正常工作。
不知道第一個燈為何這樣接？？？
其他的圖紙（同型號的負載模塊）都是正常的接線方法。

這個沒有遇到過！
