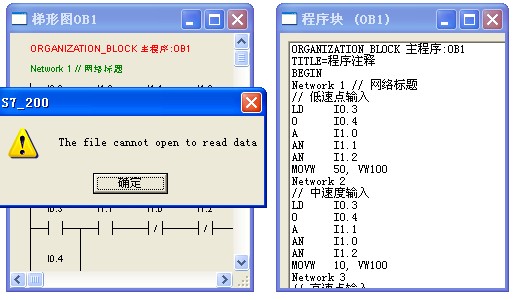

如圖所示，我用的是這個給出的仿真軟件： http://bbs.ymmfa.com/read-gktid-12818-keyword-200%B7%C2%D5%E6.html
這個仿真軟件支持移位指令和移位循環指令么？

求解釋。。。

小弟初次接觸，不是很懂，望各位大俠解釋下~~ 謝謝了

求教。。。

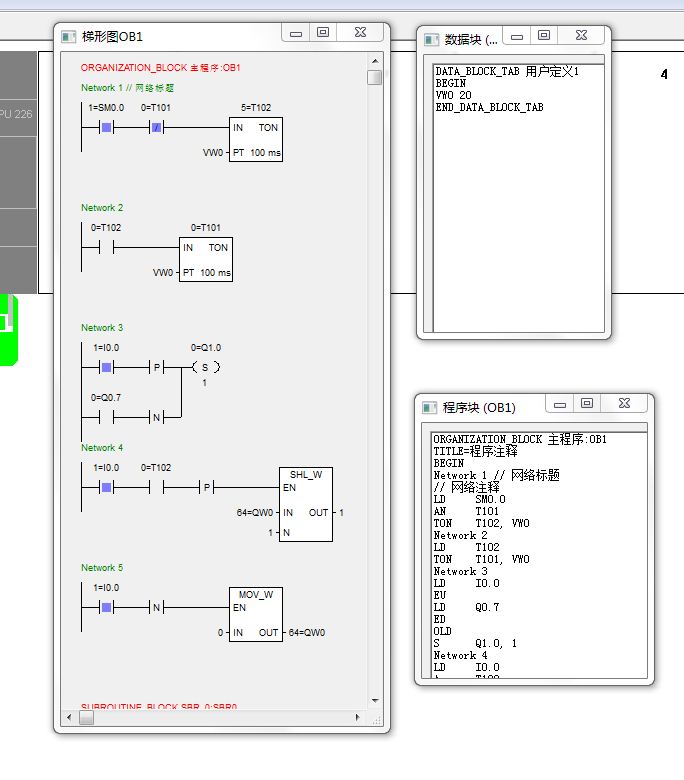

支持移位指令和移位循環指令，你這個是加載程序時數據塊出錯，

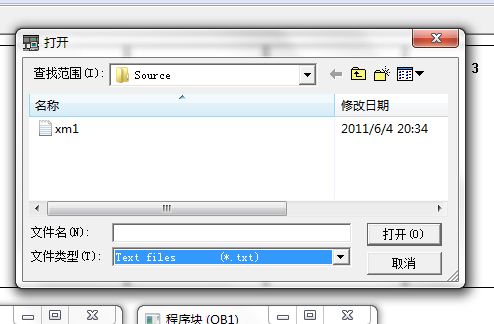

先在STEP7 Micro/Win中打開一個項目，打開數據塊，再點擊文件-導出，導出數據塊，

在仿真器裝載程序時勾選邏輯塊 數據塊，再導入邏輯塊 數據塊應該就可以了。

wfb610 你好， 能說的更加詳細一點么？小弟初次接觸 不是很懂。。。

請到這個帖子下載視頻：http://bbs.ymmfa.com/read-gktid-107910.html

非常感謝你朋友，我這個程序編程時沒有錯誤，可是怎么仿真時輸出端怎么也顯示不了
其中：I0.0 步進電機正轉啟動按鈕                   Q0.0  控制A相繞組
      I0.1 步進電機反轉啟動按鈕                   Q0.1  控制B相繞組
      I0.2       停止及清零按鈕                      Q0.2  控制C相繞組
      I1.0              低速開關
      I1.1              中速開關
      I1.2              高速開關
采用的是移位循環指令使步進電機按照三相六拍運行

您看看是哪里出錯了

wfb610，朋友，麻煩你了，小弟也是初次接觸這，有些地方不是太懂。。。程序編譯也沒有錯誤，就是仿真時輸出端怎么燈也不亮，用的是移位循環指令。

程序編譯是沒錯，邏輯呢，你的M0.0、M0.1、M0.2、M0.3、M0.4、M0.5是沒有邏輯驅動所以Q0.0、Q0.1、Q0.2也就沒有輸出

那要怎么修改？？我這個用的是移位寄存器MB0， 初始賦值2#100000， 循環移位不就可以了么？修改的話要怎么修改？liuhuaxing朋友 求指導。
