這個電路時T11定時完成后，T12開始定時，T12完成后T11繼續定時，往復循環。

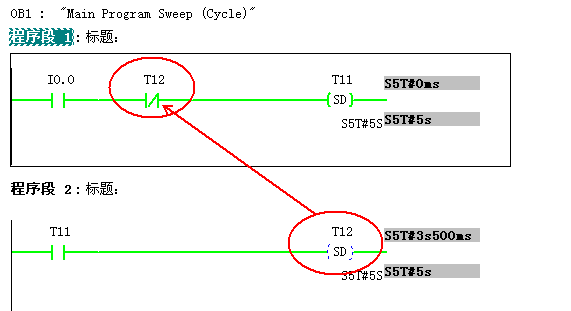

如圖所示，T12計時完成后，T12常閉開關不是應該變?yōu)閿嚅_狀態嗎，為什么顯示T11定時器會繼續循環計時。
實際給我的感覺是，T12常閉開關只是瞬間斷開，然后又閉合，是一個瞬間脈沖嗎，還是其它原因，求解答。
先謝謝各位了

由于T12計時到，因此T12的常閉轉為常開，由于T12的常閉專為常開，因此T11被復位。

由于T11被復位，因此T11的常開觸點轉為OFF，結果T12被復位，然后T12的常閉狀態恢復。

結論，T12會輸出一個掃描周期。

Regards

為什么T12常閉轉為常開會激發T11定時器，這原理是什么？
如果我單獨斷開I0.0 ，為什么不會不會激發T11，這兩個斷開有什么區別嗎？
不過T12常閉轉為常開再轉為常閉的這個瞬間過程我理解了，真的很感謝。

請閱讀LAD手冊中關于定時器章節。
