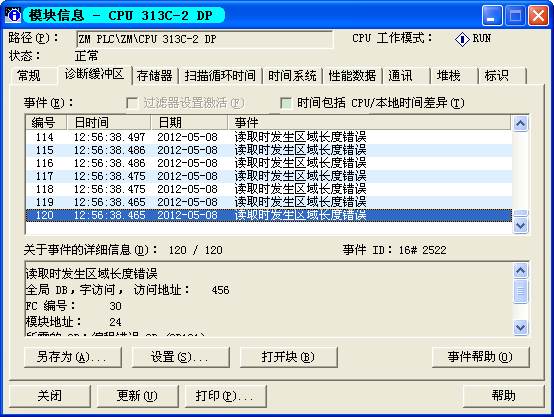

下面的兩張截圖中，第一張是同事從現場發回的故障診斷區的截圖，第二張是我在PLCSIM中故意產生的一個故障后的故障診斷區的截圖。
我想請教四個問題（呵呵，是不是有點多？）：
（1）像截圖中這種全局DB塊的讀寫錯誤，在故障診斷區里無法知道是哪個DB塊嗎？
（2）為什么在第二張截圖里故障診斷信息里提供了出問題的地方（FC編號：30）并且可以直接打開出問題的塊，但是在第一張截圖里診斷信息卻沒有提供呢？
（3）“模塊地址：24”是指什么呢？
（4）為什么同是出故障，在第一張截圖的上方的狀態為“出錯”，第二張截圖的上方的狀態為“正常”？

另，已確認現場PLC里已下載了OB121（SF紅燈亮?xí)rPLC未停機）。

問題有點多，還望高手不辭辛苦給予解惑，謝謝。






出現OB121？程序錯誤，這個錯誤是由于程序員的編程錯誤引發的。

出現你這個錯誤的原因你應該去看看是否使用了間接尋址，當對DB做間接尋址時，特別是程序中使用了循環，那么可能造成地址越界，所以，循環變量應該考慮DB的數據長度。

Regards

引用

引用第1樓cvlsam于2012-05-09 10:06發表的  :
出現OB121？程序錯誤，這個錯誤是由于程序員的編程錯誤引發的。

出現你這個錯誤的原因你應該去看看是否使用了間接尋址，當對DB做間接尋址時，特別是程序中使用了循環，那么可能造成地址越界，所以，循環變量應該考慮DB的數據長度。

Regards

確實使用了間接尋址和循環，但是也做了循環到一定地址結束循環的處理。
這個不是我主要想請教的地方。我想請教的是故障診斷區的使用方面的一些問題。
