我的項目是用S7 300 315-2dp的cpu;模擬量處理用的是1kf02,模擬量輸入為2線制變送器；模擬量處理過程中，變送器輸出的為（4-20MA）信號，為什么PLC程序監視時，信號不正確；接線沒有問題。我用信號發生器直接給PLC信號，PLC程序監視時正確。我測量了變送器出來的信號也有，有5MA。但是接到AI上時，PLC程序監視時是不正確的。FC105的RET——VAL為00008，說明信號處理發生錯誤。我想知道為什么；信號發生器給信號PLC能正確處理，說明程序沒有問題。接線也沒有問題。變送器過來的信號，能用萬用表測量出5MA電流，說明變送器用正確的信號輸出。補充一下，有的模擬量信號處理有正確的，有的是錯誤碼的。有的正確的過一段時間也會變不正確，也就是不穩定。我所有的模擬量都是二線制變送器，和變頻器來的信號。有 變頻器來的信號PLC處理正確，有的處理不正確。所有設置和接線都是一樣的，為什么有的行，有的不行。

信號模塊設置都是4-20ma？

信號怎么還會變化，是不是有干擾？

我也求解QQ1364059070

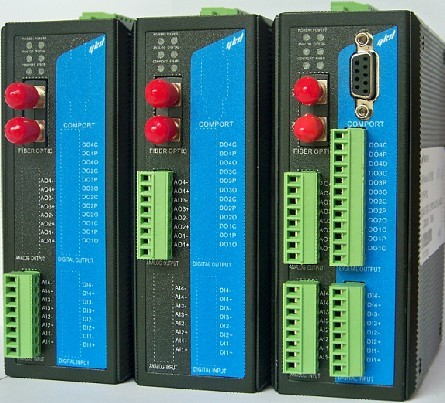

0-10電壓，4-20mA電流等模擬量信號本身就容易受干擾，電流還好一些。對于這種通訊情況，近的加強屏蔽接地隔離，遠的考慮使用電流量電壓量轉光產品--模擬量（電流/電壓）光纖中繼器，可完全避免干擾！


   多通道模擬量數字量串口工業級光纖中繼器用戶手冊.pdf (792 K) 下载次数:47
