這種編程方式可以有循環 選擇什么的.. 梯形圖就只是順序控制.

只要對計算機高級編程有學習過的童鞋應該隨便學學都能掌握..





很方便的一種編程方式.怎么沒有在論壇里見有人討論過.

這種編程方式是專業版的s7自帶的...

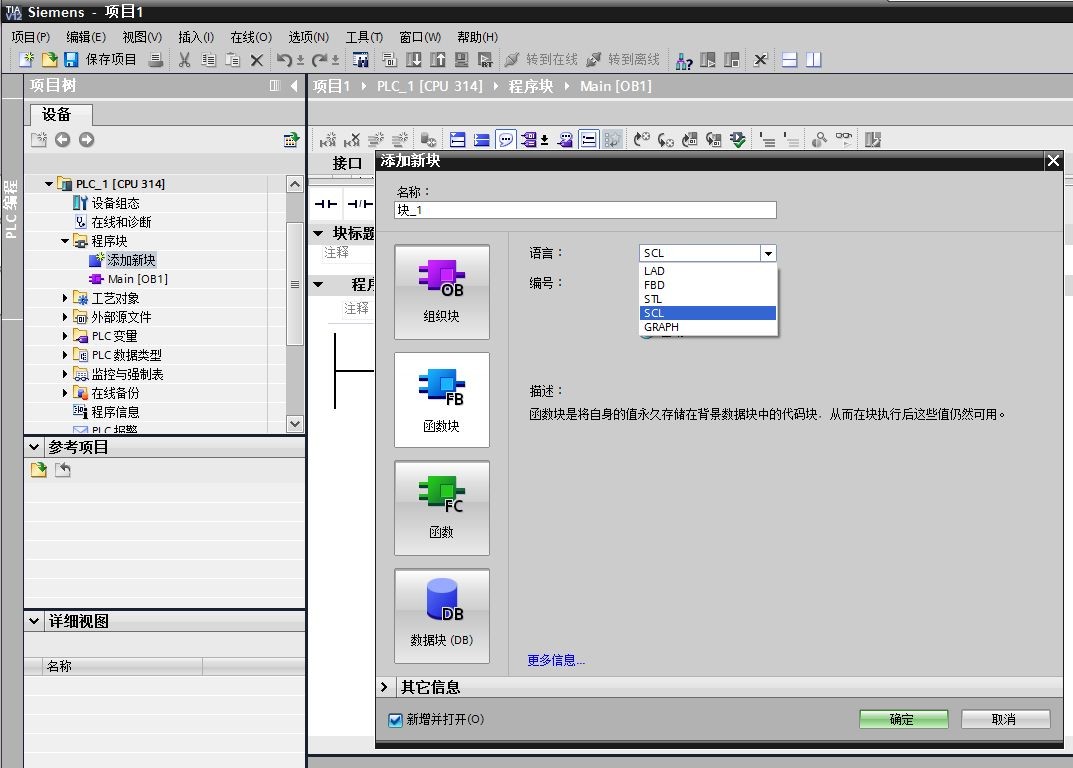

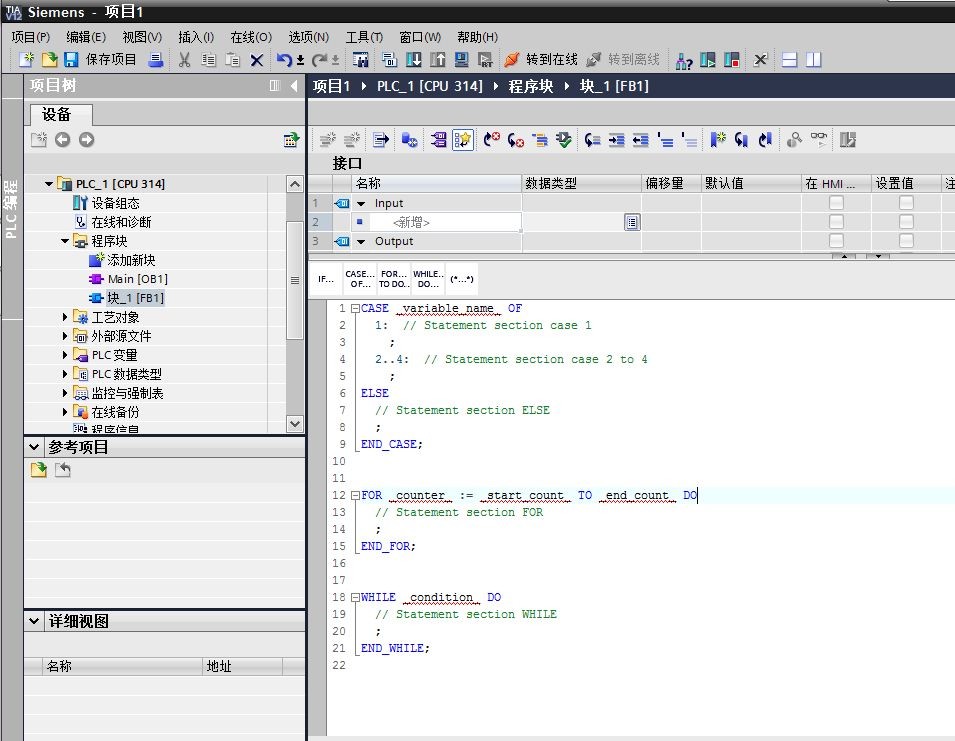

這個是博圖 v12的截圖

如果沒有可以下載安裝包. address.txt (1 K) 下载次数:65

引用

引用樓主xyz444于2014-09-03 23:18發表的 西門子plc scl編程 :
這種編程方式可以有循環 選擇什么的.. 梯形圖就只是順序控制.

只要對計算機高級編程有學習過的童鞋應該隨便學學都能掌握..

[attachment=125519]
.......

為何得出梯形圖只有順序控制這個結論？

比較+跳轉就能使得梯形圖構建出：WHILE，REPEAT，F(xiàn)OR循環結構。

西門子梯形圖的軟肋是不能間接尋址，這一點需要STL語言來彌補。

Good Luck～

對哈...梯形圖也可以的咧.

   但是始終沒有這個直觀嘛...
過幾天空了再研究研究.

STL還是很贊的。
