200的 PLC 224XP,連接 CP243-1 以太網擴展模塊，想要通過網線連接以太網模塊和編程電腦，編程和在線監控。

先用編程電纜連接 PLC和編程電腦，通過以太網配置向?qū)В�設連接為服務器連接，
設 以太網模塊 IP地址為:192.168.0.1  , 勾上接受所有通訊請求選項, 其它設置都為默認值，將程序下載到 PLC。

斷掉 PLC的電源，拔掉編程電纜，用網線連接以太網模塊和電腦網口，給 PLC重新上電，并將PLC 打到運行模式,在電腦上 ping 192.168..0.1   ,這個 IP,怎么也拼不通，折騰2天了，還是沒解決，確定網線沒問題，試著在以太網配置向?qū)Ю锩妫瑢⑦B接設為客戶機連接，也不行，是在沒轍了，請教下各位師傅，我該怎么做呢？先謝謝了！

程序里好像要調用模塊初始化，然后觀看調用子程序錯誤代碼，檢查問題所在

首先要你的電腦的IP:192.168.0.X(1-255)!

引用

引用第1樓danwei于2014-09-27 10:54發表的  :
程序里好像要調用模塊初始化，然后觀看調用子程序錯誤代碼，檢查問題所在

以太網配置向?qū)В�直接生成以太網控制子程序，還需要在主程序里面單獨調用嗎？
我看覺得好像不用再調用。

引用

引用第2樓hbhxghw于2014-09-27 11:08發表的  :
首先要你的電腦的IP:192.168.0.X(1-255)!

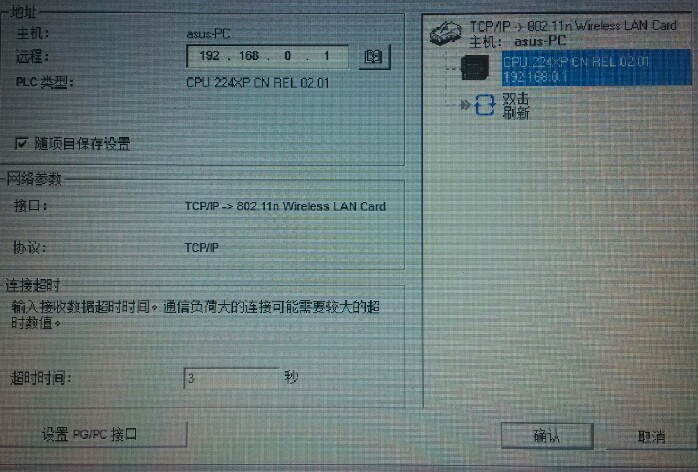

我的電腦本地連接選的 TCP/IP  ,IP 地址為192.168.0.2   ,和以太網模塊在同一網段且地址不重復，可還是不行，我覺得最起碼應該能拼通以太網模塊的 IP,然后才有下一步設置電腦本地連接，設置 PG/PC接口什么的…

搞定了，真不容易，沒人教的新手傷不起啊！

網線是交叉線還是平行線？

引用

引用第7樓qwermhb于2014-10-04 23:54發表的  :
網線是交叉線還是平行線？

網線用平行線即可

電腦地址設置和CP234-1一樣，網絡線水晶頭順序；橙白，橙，綠白，藍，藍白，綠。棕白，棕

引用

引用第9樓懂一點點于2014-10-05 12:29發表的  :
電腦地址設置和CP234-1一樣，網絡線水晶頭順序；橙白，橙，綠白，藍，藍白，綠。棕白，棕

基本就是這樣，但嚴謹些，應該是：
電腦 本地連接 IP地址和以太網模塊的 IP地址在同一網段且地址不能重復(2者的IP地址不能一樣)

t通過交換機就可以了
