我新安裝的 step7  V5.5 ，使用USB-MPI的972-0CB20-0XA0與現場PLC連接，可以下載舊程序，可以在線監控，就是不能上載PLC內程序。現場 CPU 412-2XJ05-0AB0，我試了1、設置PG/PC接口，MPI不能監控，改187.5K和1.5M都不行，后改為DP可以下載舊程序。只能用DP通訊嗎？2、建立空項目，點“站點上傳到PG”，不能上載程序，試“顯示可訪問的節點”也不行，為什么，怎么 解決。

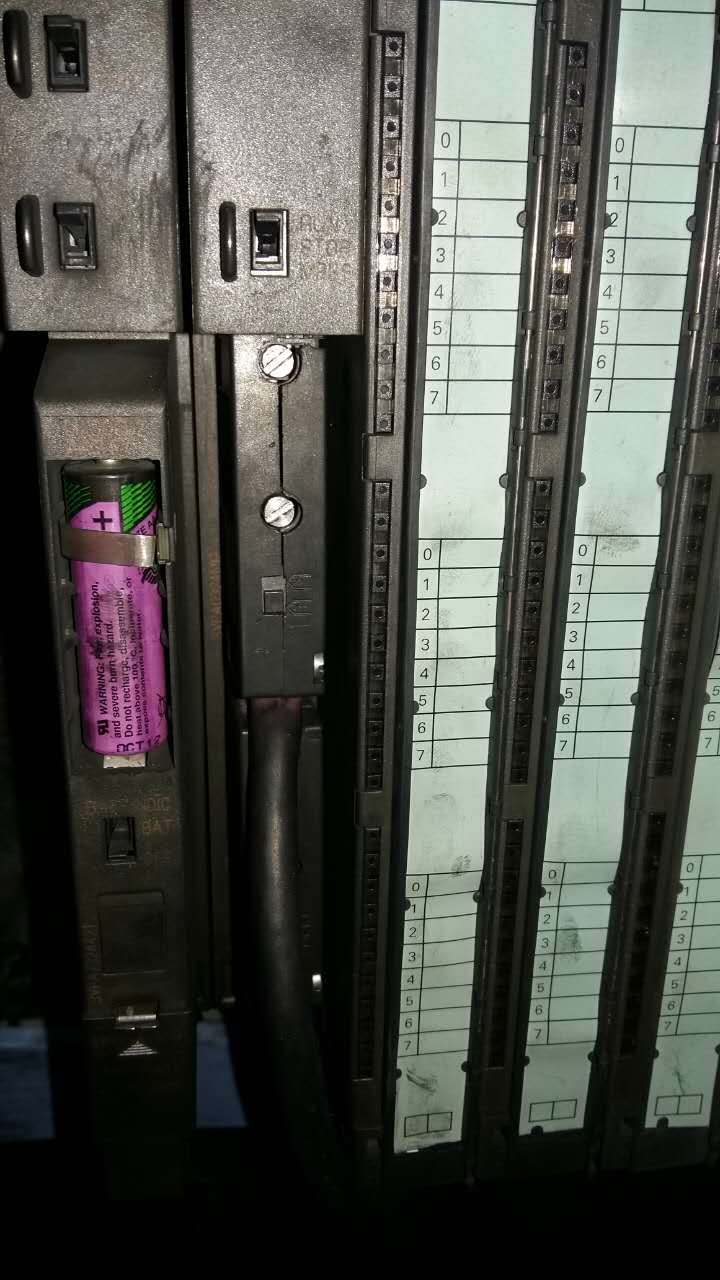

CPU單口通訊插頭
插在了觸摸屏雙端口上

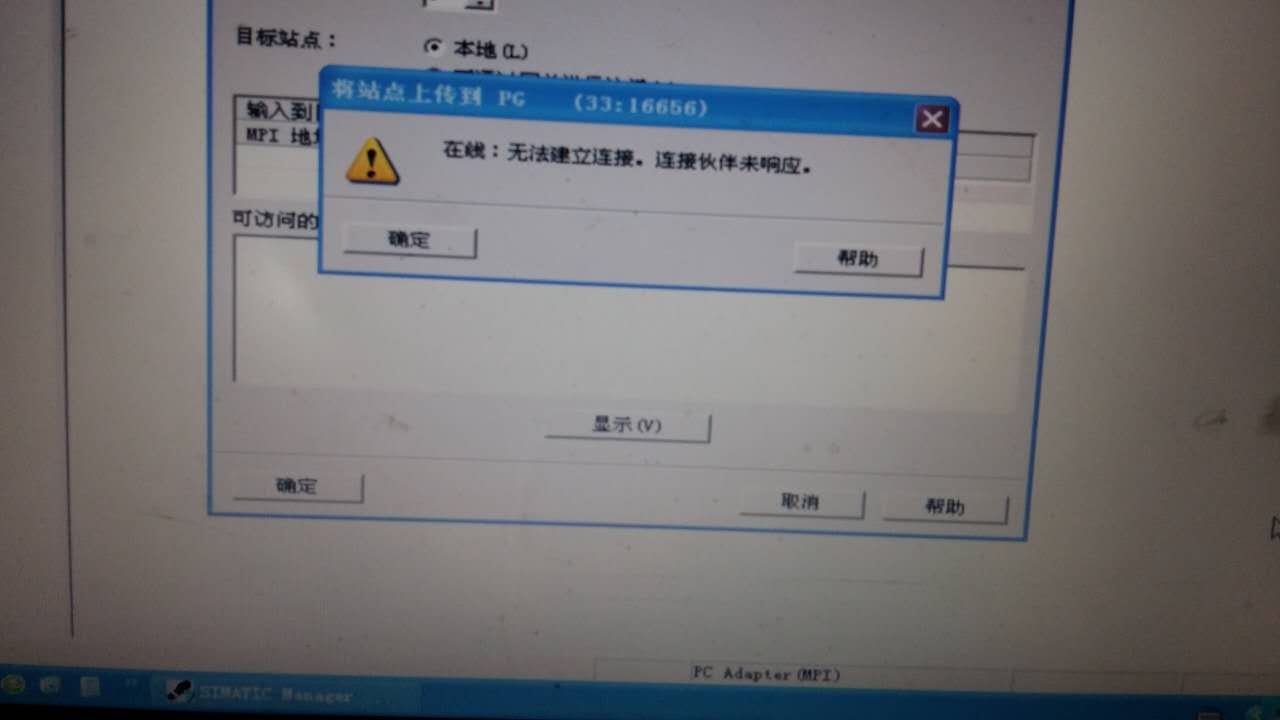

上傳程序報警圖

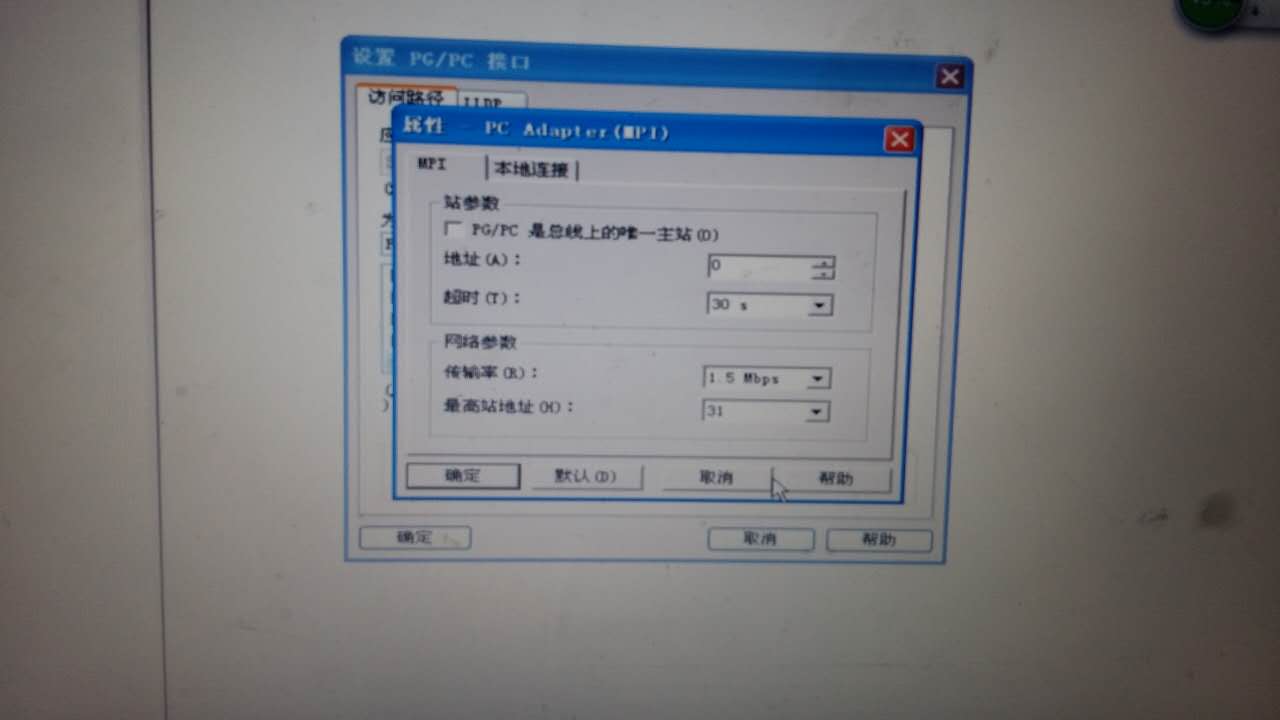

設置MPI

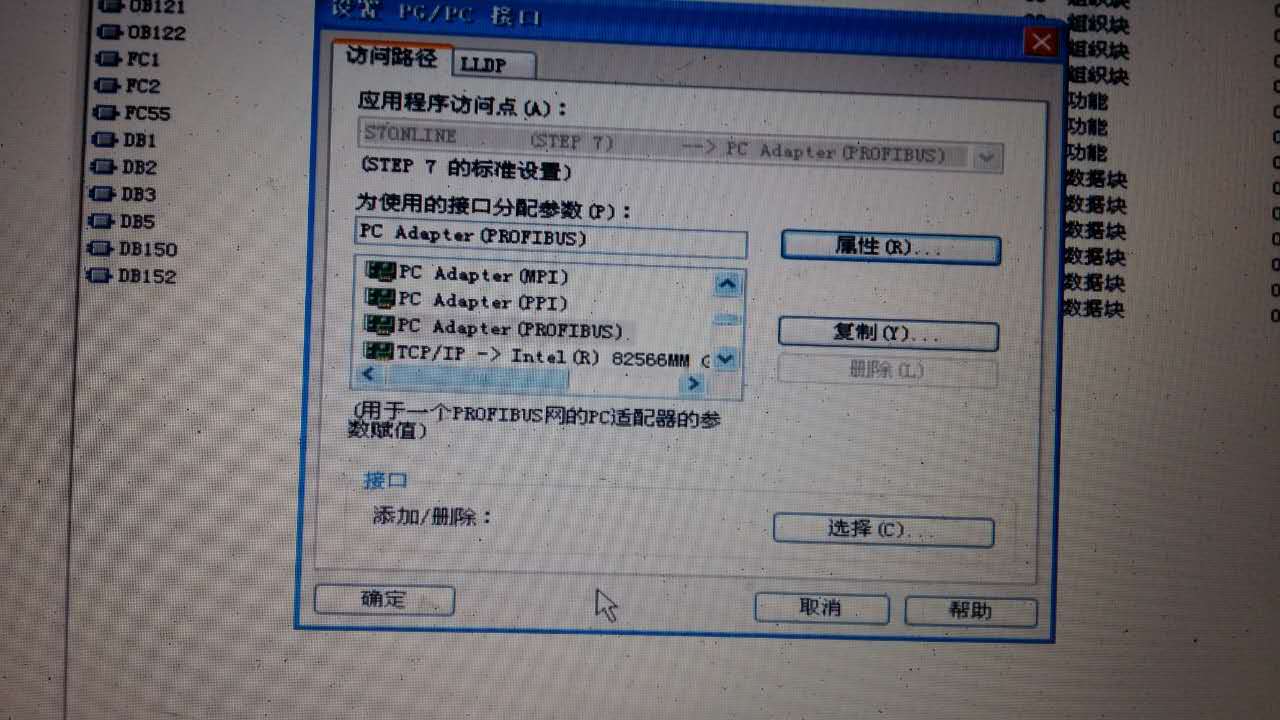

設置DP能下載不能上載


坐等大俠指點。。。。。。。。。。。。。

是西門子原裝編程電纜嗎？國產便宜貨不行的喲。

你的這個通訊適配器需要從外部取電源的。你的PLC側用帶編程口的DP插頭就行了。編程通訊線插到HMI側對你的這個USB通訊適配器沒有意義。

引用

引用第3樓guochunyi于2017-04-20 09:28發表的  :
你的這個通訊適配器需要從外部取電源的。你的PLC側用帶編程口的DP插頭就行了。編程通訊線插到HMI側對你的這個USB通訊適配器沒有意義。

我的編程適配器是USB-MPI   插到筆記本USB插口上信號燈是亮的，筆記本可以檢測到它。
現場DP通訊任意一個端口都可以下載程序。只是不能上傳。

引用

引用第4樓輕輕點水于2017-04-20 20:21發表的  :

我的編程適配器是USB-MPI   插到筆記本USB插口上信號燈是亮的，筆記本可以檢測到它。
現場DP通訊任意一個端口都可以下載程序。只是不能上傳。

那你的這個通訊適配器是山寨的,不具備通訊口自適應能力,用原裝的看看。

學習學習

1,勾選唯一主站，走PROFIBUS線路
2，走，MPI,查看原程序硬件配置，看波特率是多少，屏的地址，是否有沖突

看老程序CPU兩個端口的設置
