做畢業設計 需要一個S7-200與步進電機的電路連接圖，之前沒接觸過這種東西查了很多資料都沒找到。有人會做的話幫忙畫下電路連接圖不甚感激

chunyejun

級別: 略有小成

精華主題: 0
發帖數量: 55 個
工控威望: 209 點
下載積分: 471 分
在線時間: 37(小時)
注冊時間: 2007-07-29
最后登錄: 2018-05-02
查看chunyejun的主題 / 回貼

1樓發表于: 2008-06-27 23:09

只看該作者 | 小中大

圖片：

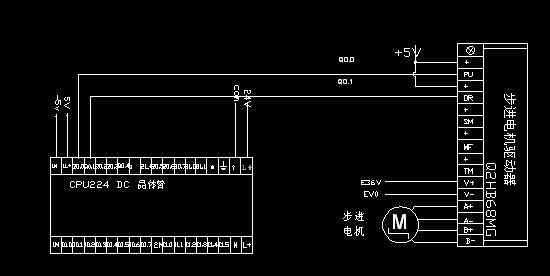

兩相步進電機帶驅動器接線方式

silky

級別: 略有小成

精華主題: 0
發帖數量: 384 個
工控威望: 325 點
下載積分: 1584 分
在線時間: 1074(小時)
注冊時間: 2008-02-22
最后登錄: 2025-11-08
查看silky的主題 / 回貼

2樓發表于: 2008-06-30 16:21

只看該作者 | 小中大

不錯，學習了。
