工控人家園 西門子工控論壇 關于西門子s7-200 224xp 晶體管型與光電開關的接線問題

yangjunjie2

級別: 正式會員

精華主題: 0
發帖數量: 25 個
工控威望: 78 點
下載積分: 747 分
在線時間: 12(小時)
注冊時間: 2018-09-05
最后登錄: 2018-10-20
查看yangjunjie2的主題 / 回貼

樓主發表于: 2018-09-20 10:30

只看樓主 | 小中大

圖片：

我各種接都不成功。

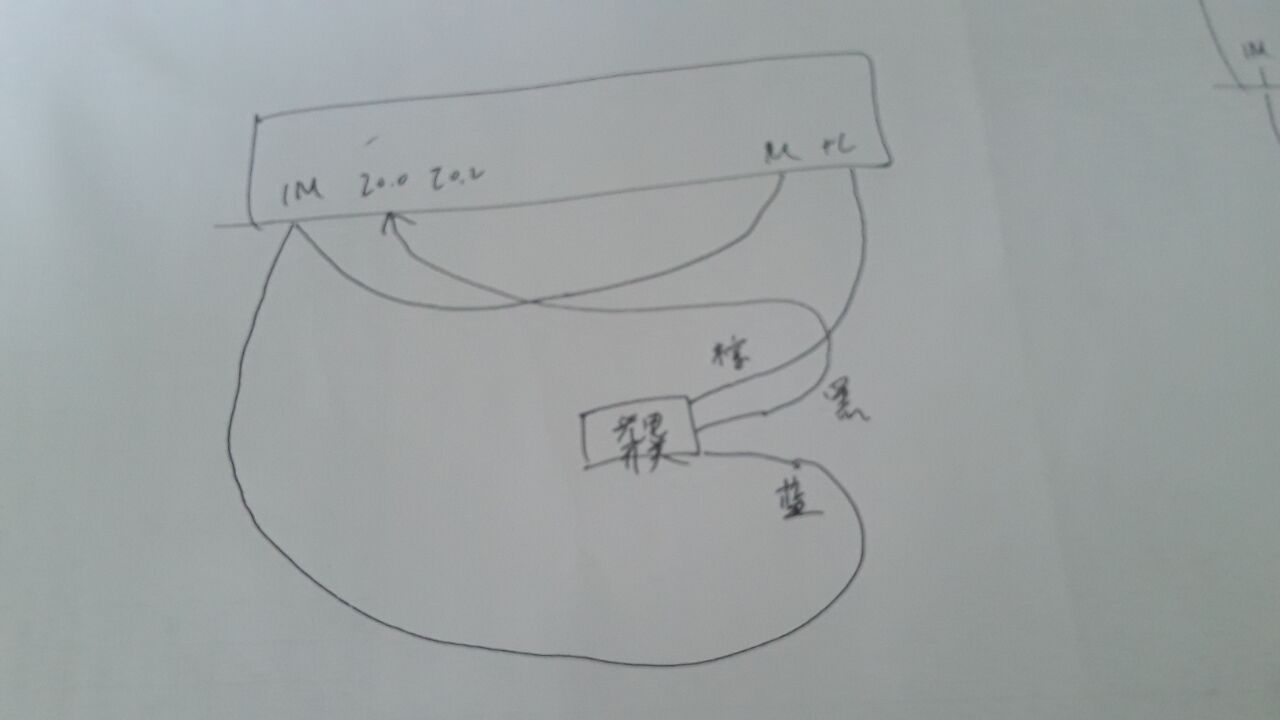

如圖我是這樣接的，光電開關常開的，NPN型
我也是棕色接到24V，藍色接0，黑色接i0.0
按理說，黑色應該輸出0V或者24V，可是我用表測量，要么2.3V或者1.3V。我百思不得其解

h82763800

級別: 略有小成

精華主題: 0
發帖數量: 108 個
工控威望: 287 點
下載積分: 734 分
在線時間: 176(小時)
注冊時間: 2008-12-16
最后登錄: 2025-01-07
查看h82763800的主題 / 回貼

1樓發表于: 2018-09-20 11:04

只看該作者 | 小中大

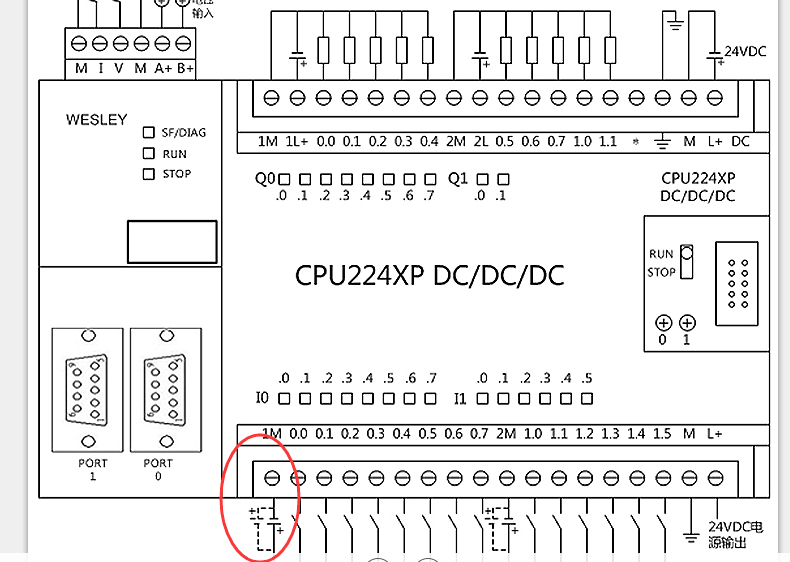

NPN 1M公共線接24V

suy520

studying...................

級別: 探索解密

精華主題: 0
發帖數量: 40 個
工控威望: 166 點
下載積分: 19474 分
在線時間: 340(小時)
注冊時間: 2013-03-01
最后登錄: 2025-08-14
查看suy520的主題 / 回貼

2樓發表于: 2018-09-21 13:47

只看該作者 | 小中大

樓上正解。按照樓主的接法，傳感器應選擇PNP型；

大吉大利

級別: 探索解密

精華主題: 0
發帖數量: 81 個
工控威望: 156 點
下載積分: 2544 分
在線時間: 23(小時)
注冊時間: 2018-05-14
最后登錄: 2024-12-18
查看大吉大利的主題 / 回貼

3樓發表于: 2018-09-21 15:50

只看該作者 | 小中大

樓上說的對

今晚吃雞！

ljr789

級別: 探索解密

精華主題: 0
發帖數量: 62 個
工控威望: 105 點
下載積分: 1842 分
在線時間: 20(小時)
注冊時間: 2018-08-29
最后登錄: 2025-01-07
查看ljr789的主題 / 回貼

4樓發表于: 2018-09-21 16:15

只看該作者 | 小中大

樓上說的對

yangjunjie2

級別: 正式會員

精華主題: 0
發帖數量: 25 個
工控威望: 78 點
下載積分: 747 分
在線時間: 12(小時)
注冊時間: 2018-09-05
最后登錄: 2018-10-20
查看yangjunjie2的主題 / 回貼

5樓發表于: 2018-09-22 08:05

只看該作者 | 小中大

謝謝。2樓，正解
同時感謝3、4、5、6樓
