對STL不熟悉，看著不習(xí)慣，哪位大師幫忙轉(zhuǎn)換成梯形圖格式的，謝謝！
        A    I       124.7
      =     M     13.7
      A     M     13.7
      A     M    110.0
      AN    M     13.0
      =     M     13.1
      A     M     13.1
      S     M     13.0
      AN    M     13.7
      ON    M    110.0
      R     M     13.0
      A     M     13.1
      A     M     13.3
      =     M     13.2
      A     M     13.1
      AN    M     13.3
      AN    M     13.2
      S     M     13.3
      A     M     13.2
      ON    M    110.0
      R     M     13.3
      L     0
      L     DB50.DBW   10
      <>I
      =     M     12.0
      L     0
      L     DB50.DBW   12
      <>I
      =     M     12.1
      L     0
      L     DB50.DBW   16
      <>I
      =     M     12.2
      L     0
      L     DB50.DBW   18
      <>I
      =     M     12.3

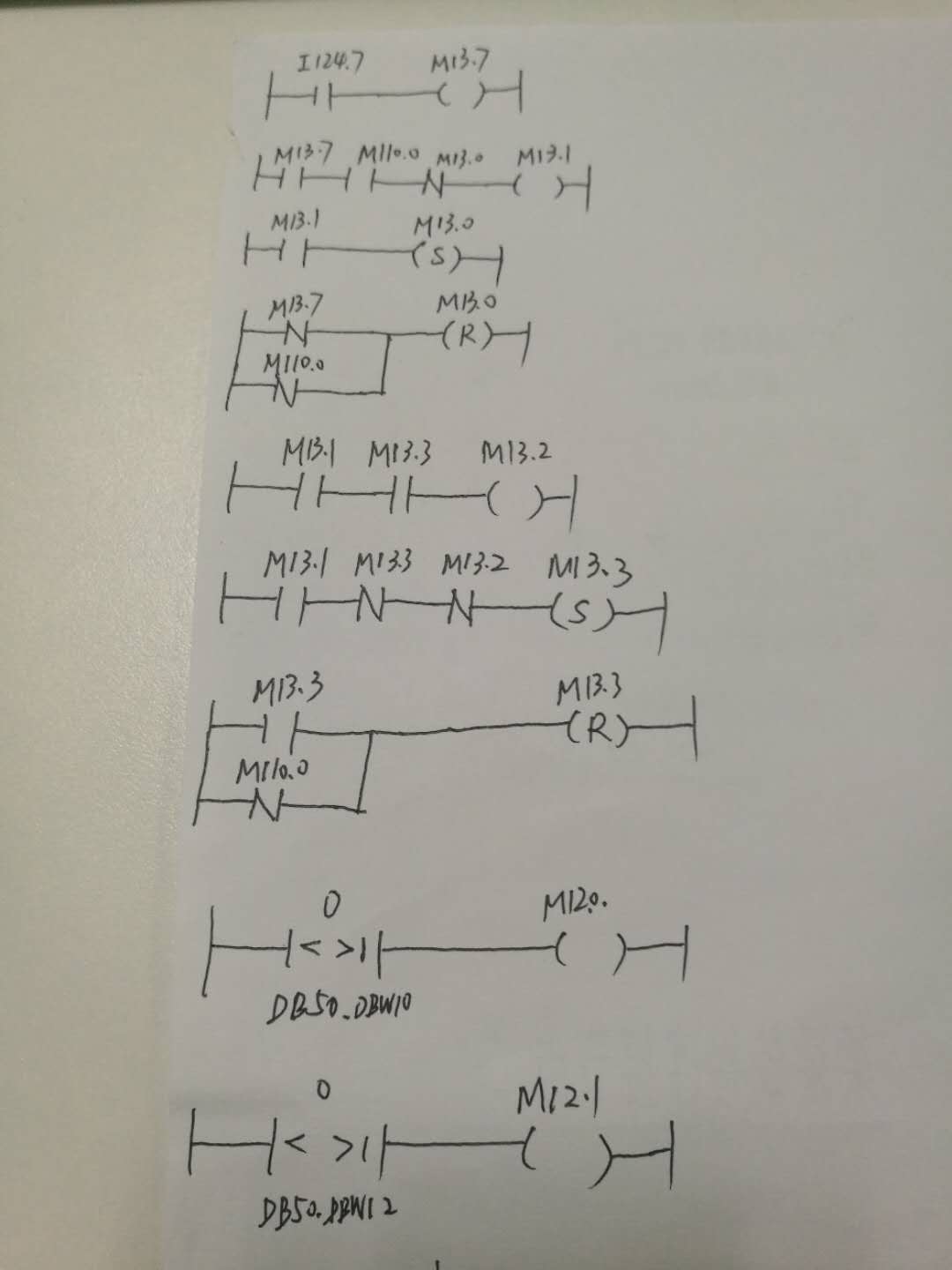

前面邏輯，后面比較，看一下STEP7里面的幫助，或者百度各個字母代表的意義，再自己慢慢用LAD寫出來就可以了。第一行就是常開觸點I124.7,第二行是線圈M13.7

轉(zhuǎn)換后的程序如附件中的PDF文檔。
OB1.pdf (46 K) 下载次数:22

Good Luck~

沒有檢驗。
