有一個啟動開關，四個電磁閥

工作要求：啟動按鈕，電磁閥A B 工作60S,  A 停
                                        電磁閥BC工作120S，B停
                                         電磁閥CD工作180S, C停
                                        電磁閥DA工作240S,D停

                                      一直循環工作。


只有一個啟動按鈕，四個電磁閥，沒有其他輸入信號。


用西門子PLC200，怎么編程？

求大神們指導一下。萬分感謝

這么簡單的程序，摸索了一個晚上才寫出來，PLC調試正常，不容易

你還寫出來了，我都不會寫。

ABCD  使用ROR或ROL循環移位   每60秒移位一次   位數為2位

移位剛接觸，還沒明白，我都用的通電延時繼電器的邏輯關系來寫的 。。



善用工具，使你的問題清楚。

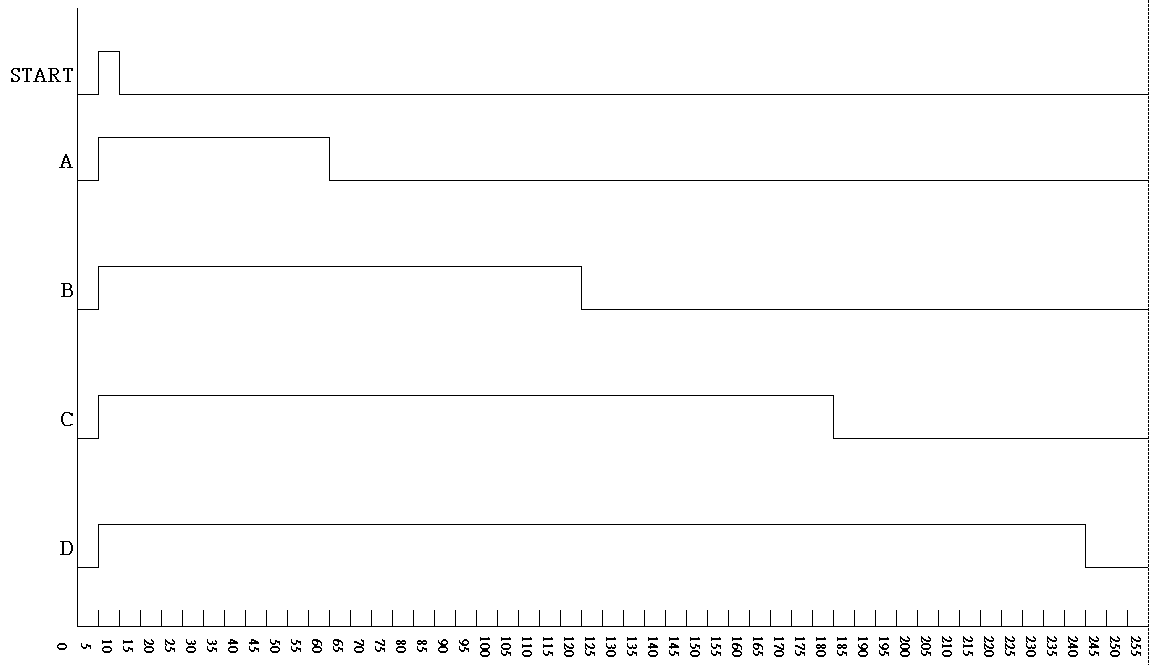

時序圖



建議用移位指令進行編程，一開始進行編程學習，需要有一個良好的習慣，這樣對以后的編程調試有好處。常規的起保停電路無法滿足以后更復雜的程序邏輯。
