做了一個簡單邏輯控制指示燈的小程序。。。使用200smartPLC   S7smsrt編程軟件


功能：現有多個料格，每個料格上有綠燈和紅燈，控制綠燈亮是上位機給信號（比對寄存器地址）綠燈滅是每個料盒口上的傳感器感應到觸發綠燈滅   燈功能暫時可以不考慮

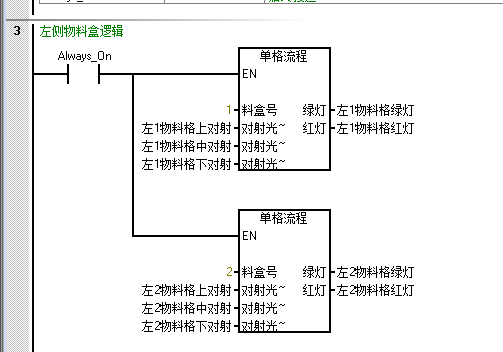

問題：我寫了一個功能塊，這樣每個料格直接調用子程序，但是不知道這中間哪里有問題，功能塊不能正常工作

有沒有熟悉200smart功能塊的大哥幫幫忙看一下

貼不能沉呀

不要用定時器

把定時器去掉了試了還是不能正常工作

你的子程序“單格流程”重復調用，導致單格流程里的V寄存器地址和時間定時器地址重復使用。假設CPU能運行，料盒號也會隨掃描周期在1#，2#之間波動，達不到預期想要的流程控制。

引用

引用第5樓meng2008于2019-11-28 11:20發表的  :
你的子程序“單格流程”重復調用，導致單格流程里的V寄存器地址和時間定時器地址重復使用。假設CPU能運行，料盒號也會隨掃描周期在1#，2#之間波動，達不到預期想要的流程控制。

所以說這是雙輸出了，判斷條件是不是只能放在功能塊外面，不能在里面

改用輸入輸出試一下IN\OUT
