除塵器程序.zip (388 K) 下载次数:245

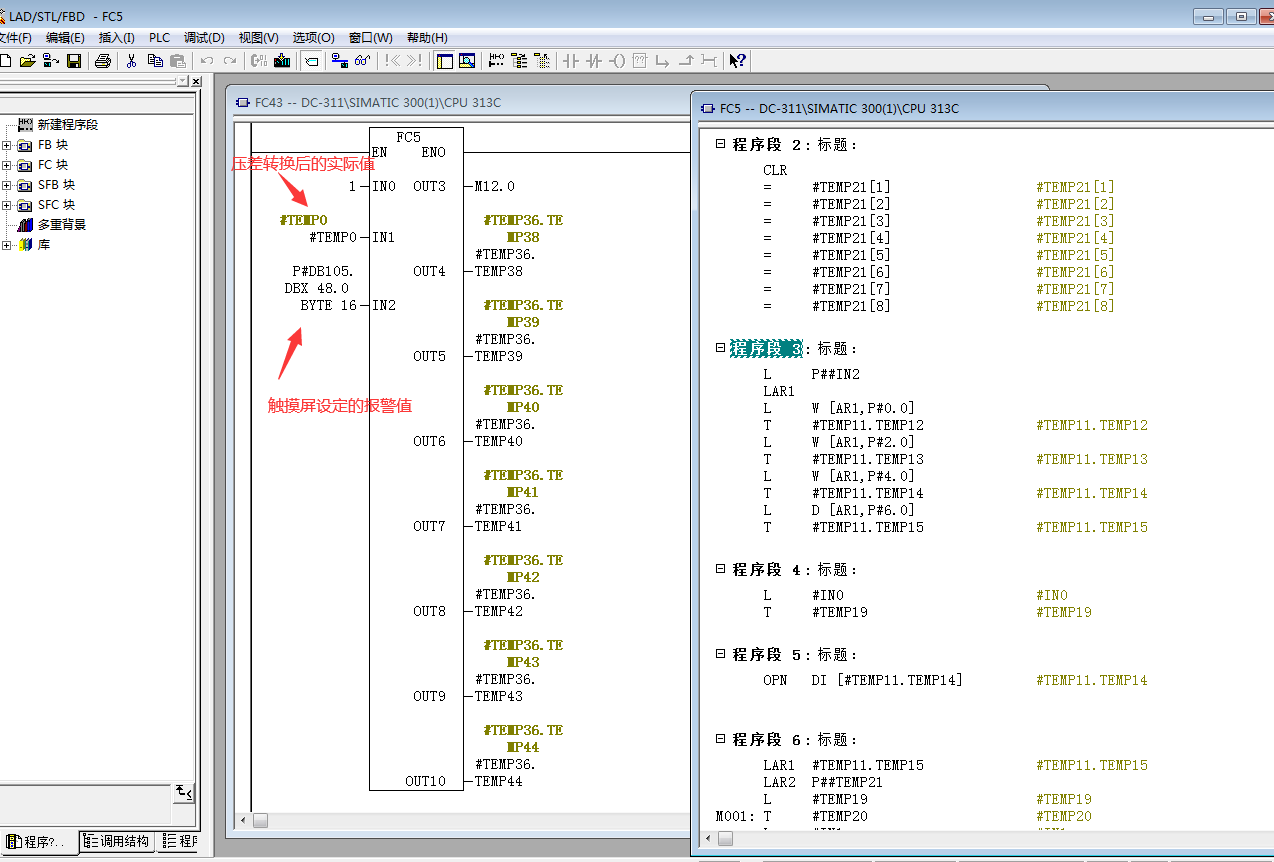

公司是外企，10年前老外寫的程序，就是一個除塵器的控制程序，除塵器有4個倉室，目前的工藝是只要其中任何一個倉室的壓差高于2000，就會停風機，現在公司要求呢，改為A B C D都為2000時停風機，由之前的并聯關系，改為串聯關系。但是這個程序用STL和FBD寫的，我實在看不懂，也無法轉換成梯形圖，我梳理了一下圖紙和IO地址，把差壓表的地址和觸摸屏停機值設定的地址，都寫到紙上了，大家下載這個程序看看，從哪里入手改程序，從FC5里改嗎？沒有看懂，謝謝

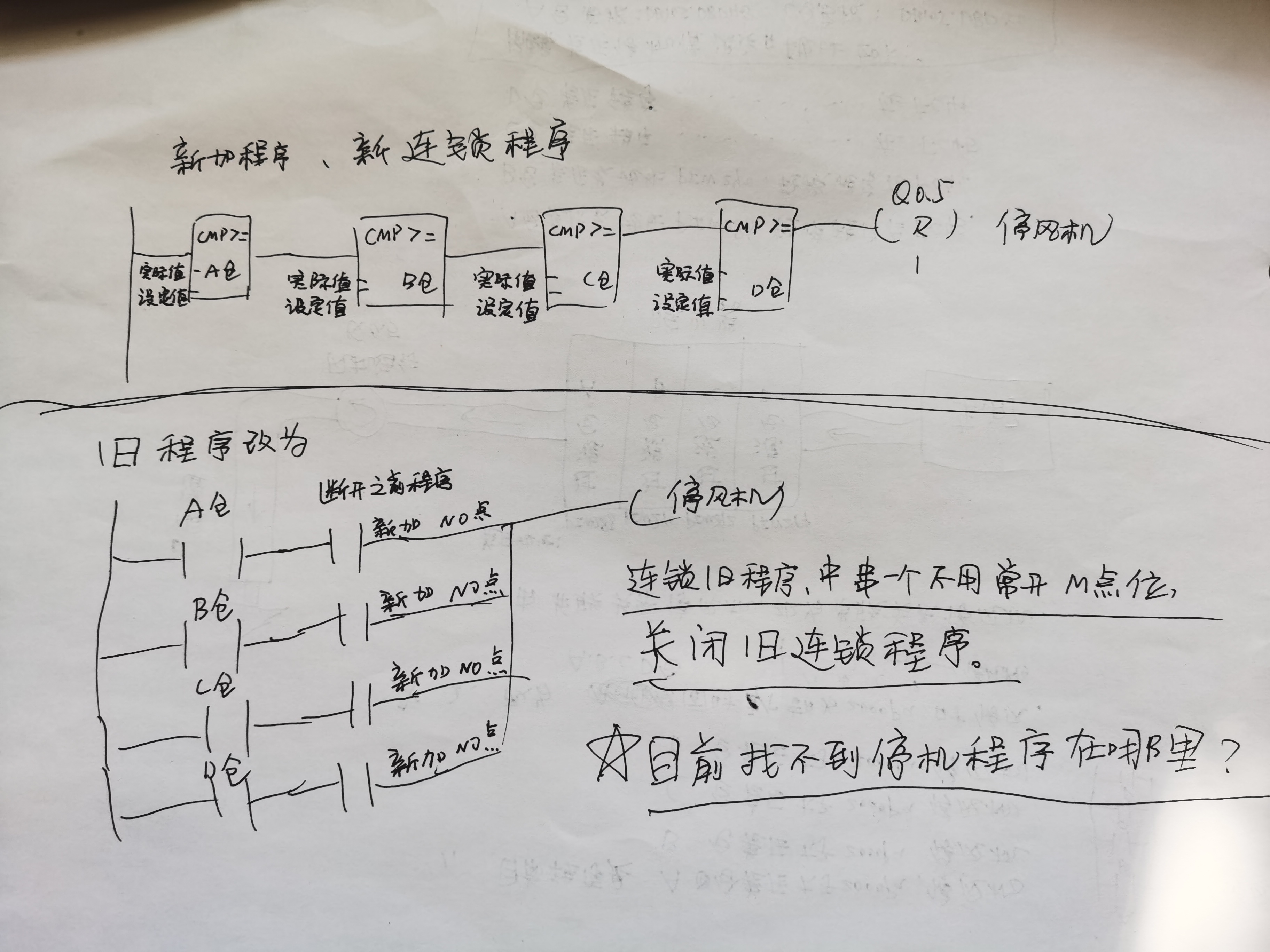

我想這個思路改下連鎖停機程序，新加一段比較程序，然后在舊的連鎖程序里，隨便串一個不用的M常開位，停用舊連鎖，啟用新連鎖程序，不知道這個方法可以嗎�，F在找不到舊連鎖程序在哪里？

跟著學習學習

跟著學習學習

用交叉參考查Q0.5試試能能找到

跟著學習學習。。。。

這個程序部分是用STL寫的，由于涉及到一些零時變量、DB塊的作用，要想看到懂，必須結合電路圖才行，如果不牽扯技術問題，你可以發來一份電路圖（電路圖用掃描或照片也行）給我，我可以給你看看，360684677@qq.com

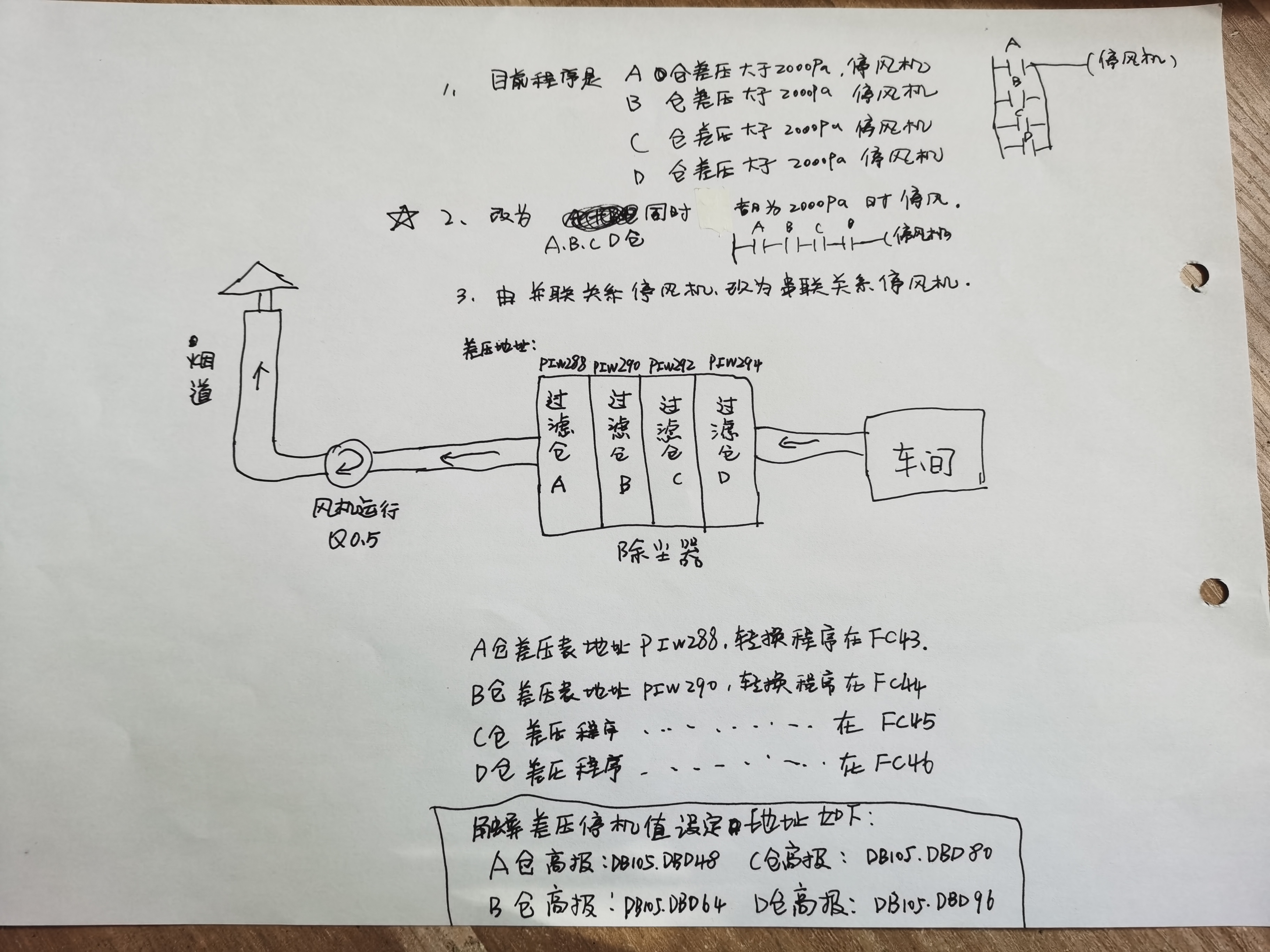

10年了圖紙不全了，沒有幾張圖，點數不多，相關的地址，我寫到那個紙上了，觸摸屏有個報警停機設定值，我也寫紙上了，變頻器的啟動是Q0.5，4個差壓的地址我也寫紙上了。

除塵器之前有4個倉室，之前的工藝是只要其中任何一個倉室的壓差高于2000，就會停風機�，F在公司把除塵器改造了，就一個大倉室了，但是差壓傳感器還是在原位置上，目前要求是，改為A B C D同時為2000時停風機，由之前的并聯關系，改為串聯關系停機。

程序都被你自己寫好啦

st一般就是處理計算和數據，和主要程序邏輯沒有關系，你搞清楚高于2000的那部分邏輯應該就能解決了

我想刪除之前老程序里面的并聯停機程序
