變頻器沒有報警，但是也無法啟動，監控R2參數，提示缺少STO端子，變頻器的控制單元我恢復了出廠設置，還是不行，還是無法啟動變頻器，切換到HAND手動模式，按下運行鍵也是沒有反應，大家有沒有遇到過，這是什么原因?qū)е碌哪兀�這種控制單元能不能刷OS系統，是哪里原因呢，謝謝大家

STO端子通常是指安全轉矩關斷（Safe Torque Off）功能所需的接線端子，它是一種安全功能，用于在緊急情況下迅速切斷電機的轉矩輸出，以確保機械設備的安全停止。以下是STO端子的一些關鍵信息和應用要求：

技術規范：STO端子通常需要滿足特定的電氣和機械規格，例如，輸入電壓范圍、功率消耗、最低電壓上升幅度等。根據西門子的資料，STO端子的技術規范包括數量為1（選件）、規格為類型2，符合IEC 61131-2標準、功率消耗為150 mW、最低電壓上升幅度為1 V/ms等
。

接線要求：STO端子需要通過安全繼電器或急停按鈕等安全裝置進行連接，以確保在緊急情況下可以迅速切斷電機的轉矩輸出。例如，西門子V90伺服驅動器的STO功能通過X6端子實現，需要將急停按鈕或安全繼電器的常閉觸點連接到STO端子
。

安全功能：STO端子是實現安全轉矩關斷功能的關鍵部分，它允許在不切斷電源的情況下迅速停止電機的轉矩輸出。這種功能通常用于防止機械設備在緊急情況下意外啟動，從而保護操作人員的安全
。

維護和測試：為了確保STO端子的功能正常，需要定期進行維護和測試。這包括檢查端子的連接是否牢固、電纜是否受損、電氣功能是否正常等。如果發現問題，需要及時進行維修或更換
。

電纜和端子要求：STO端子的電纜和端子需要滿足特定的規格要求，例如電纜的截面積、最大長度、屏蔽和雙絞線的要求等。端子的額定電流、線徑范圍、剝線長度等也有明確的規格要求
。

應用示例：在實際應用中，STO端子可以用于各種需要緊急停止功能的機械設備，如輸送系統、機器人等。通過STO端子，可以實現快速、安全的停止，減少意外事故的風險
。

總之，STO端子是實現機械設備安全停止的重要組件，需要嚴格按照技術規范進行安裝、維護和測試，以確保其在緊急情況下能夠可靠地工作。
------------------------------------------

一句話，變頻器的STO端子沒有條件ON（短接）起來

西門子的伺服是有短接片，這個G120變頻器沒有的。已經恢復出廠設置了，還報，估計是主控單元丟系統了，不知道能不能刷一下系統。。

引用

引用第2樓lzhpsky于2024-10-16 20:42發表的  :
西門子的伺服是有短接片，這個G120變頻器沒有的。已經恢復出廠設置了，還報，估計是主控單元丟系統了，不知道能不能刷一下系統。。

安全類型很低的話，你直接短接STO端子好了，又不一定要用短接片，適當?shù)膶?dǎo)線接起來也一樣啊。

沒用過西門子的變頻器，模塊化設計的和普通變頻器區別有點大
https://cache.industry.siemens.com/dl/files/119/109818119/att_1134988/v2/G120_Safety_fct_man_0223_zh-CHS.pdf

STO端子DI4/DI5短接；
或者看參數r46.8確認缺少安全使能

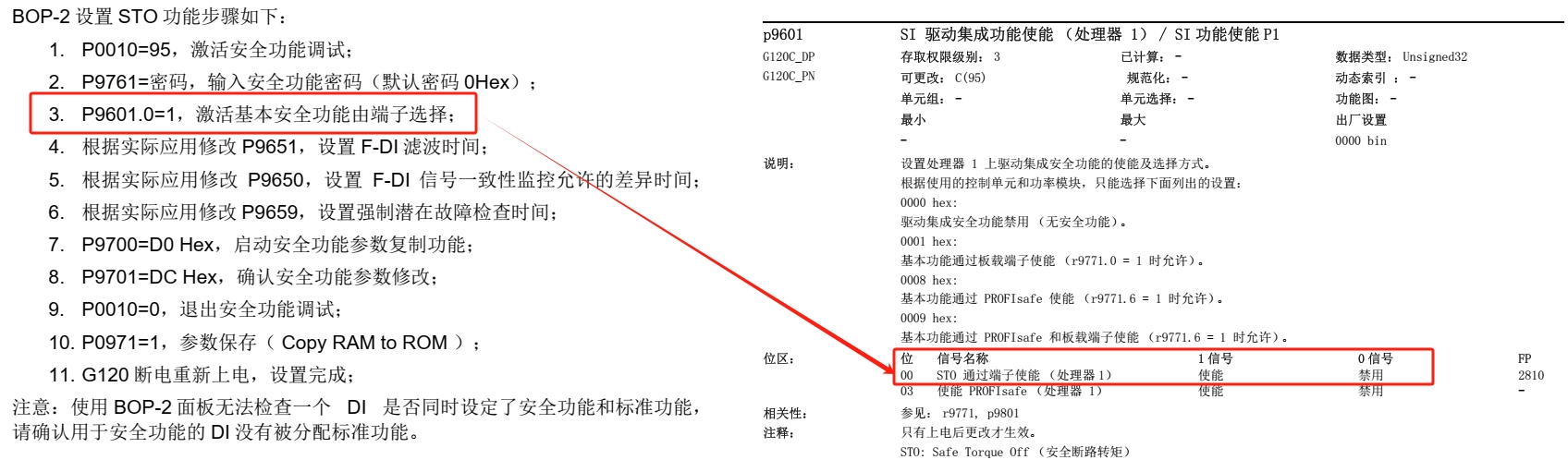

按此步驟改P9601.0為0禁用STO



有個疑點就是你恢復了出廠設置它應該默認是0
