現有要求是這樣：有模擬量傳感器，將AIW16傳送給VD40，第一個掃描周期，將VD40傳送給VD100，下一個掃描周期將也是將VD40傳送到V100，同時將上一個掃描周期VD100的數值傳送給VD104，也就是VD104與VD100要差一個掃描周期的數值，用以比較大小。請教大家該怎么編寫程序。

先理解掃描原理再細細品味就容易寫出來了。

可以使用特殊寄存器位SM0.6進行編程。

只要把握比較的位置就可以了。
VD40=AIW16
VD100和VD104比較
VD104=VD100
按照這個順序?qū)懗绦�，VD104和VD100的值就是差一個周期的。

也可以用STL寫，比較簡單

你擱這腦筋急轉彎呢

第一步：AIW16傳送給VD40。第二步：VD104減VD100。第三步：VD100傳送給VD104。是這樣嗎？

引用

引用第3樓sunzengli于2024-08-23 16:00發表的  :
只要把握比較的位置就可以了。
VD40=AIW16
VD100和VD104比較
VD104=VD100
按照這個順序?qū)懗绦�，VD104和VD100的值就是差一個周期的。

看樣子可以，等我的模擬量模塊到貨測試下。

引用

引用第2樓wzbarley于2024-08-23 14:13發表的  :

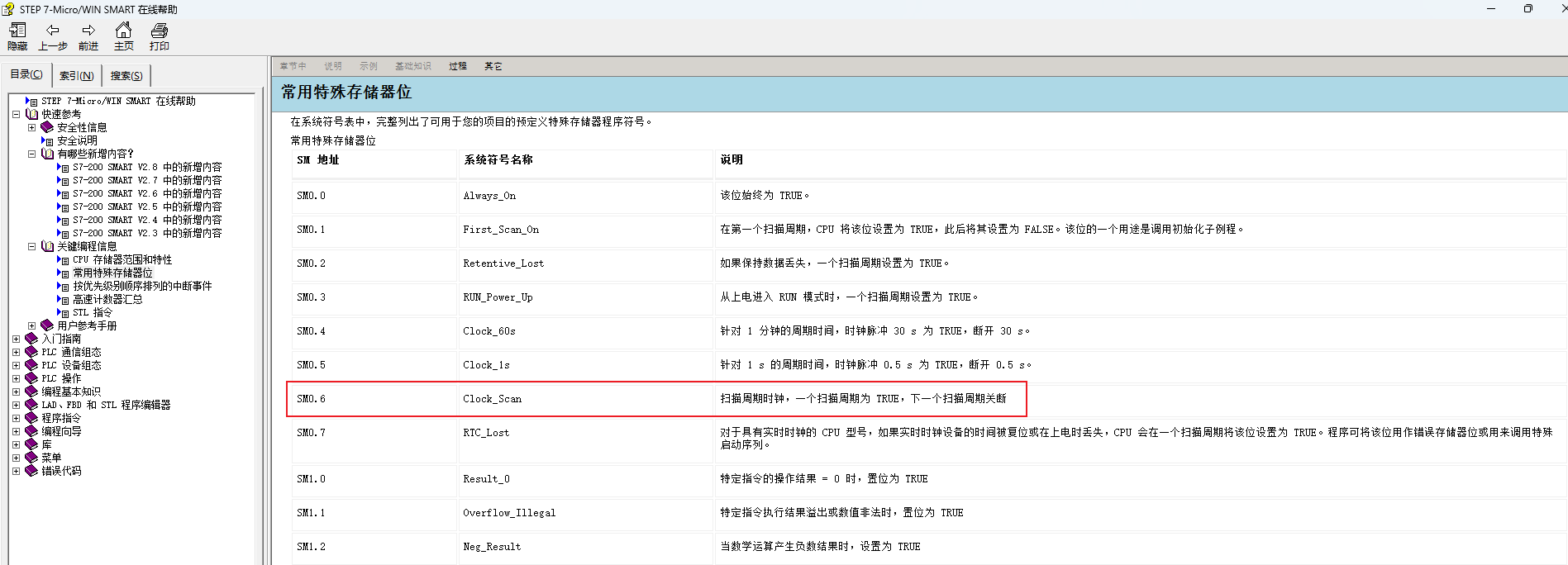

可以使用特殊寄存器位SM0.6進行編程。
[attachment=302556]

引用

引用第6樓chishiliu于2024-08-26 15:48發表的  :
第一步：AIW16傳送給VD40。第二步：VD104減VD100。第三步：VD100傳送給VD104。是這樣嗎？

VD104減VD100得到的就是一個掃描周期的差異，不過我感覺，你這個應該沒什么用，周期掃描都是毫秒量級的，計算幾毫秒的模擬量變化有意義嗎？可能你還有別的什么用途，我感覺好像沒什么用。

檢測壓力突然泄壓，報警。正常要用兩個或者三個掃描周期的差值，需要反復測試，之前使用1毫秒的定時器檢測不好用（200SMART里的T32和T96）

引用

引用第8樓sunzengli于2024-08-26 17:06發表的  :

VD104減VD100得到的就是一個掃描周期的差異，不過我感覺，你這個應該沒什么用，周期掃描都是毫秒量級的，計算幾毫秒的模擬量變化有意義嗎？可能你還有別的什么用途，我感覺好像沒什么用。

這么麻煩干嘛，做個濾波不就完了，還用比較什么

有沒有示例程序借鑒下？

引用

引用第10樓秋楓笑于2024-08-27 11:26發表的  :
這么麻煩干嘛，做個濾波不就完了，還用比較什么
