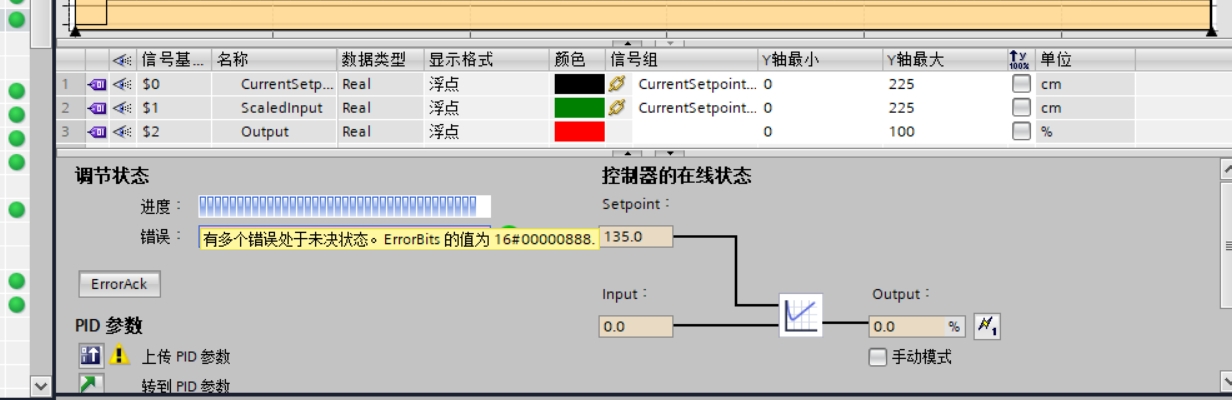

最近剛剛開始使用西門子1500   然而對于compact功能塊完全不熟悉。一直有錯誤代碼errorbits 888項目是恒液位過濾。通過控制出水調節閥來控制液位恒定。

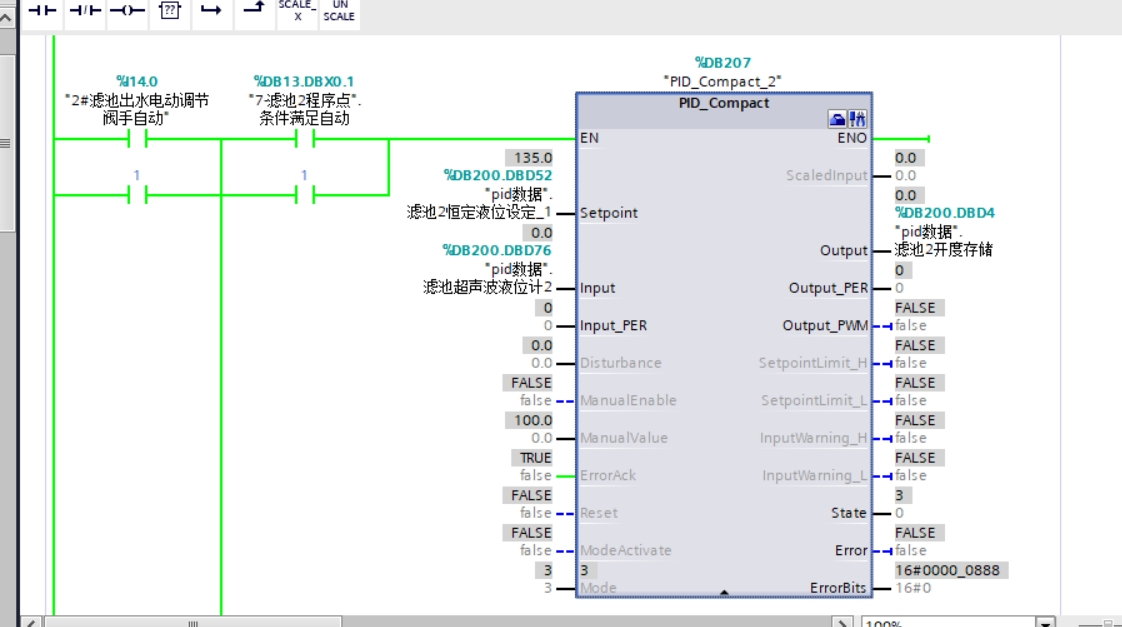

根據 網上資料說888是三個代碼累加的  800的說是因?yàn)镋N管腳有條件導致未取樣導致，遂直接永遠接通，但還是報80和8是調試階段的錯誤，說是我的過程值和預期值差值太小   但目前過程值也就是輸入液位是0，真搞不懂。求前輩們指教

關于800報錯，我還知道是可能OB循環時間和compact塊的采樣時間不一樣。所以我設置成了300，000us和0.3s   應該是一樣的了才對   不知道有沒有大佬知道該怎么進行。- -、

西門子PID功能塊FB41（CONT_C）基本應用  建議用這個指令。

https://www.ad.siemens.com.cn/productportal/prods/1500published/1500list/prog_list4.html
https://www.xuezdh.com/class/exper/1420.html


轉：
  如何實現 PID Compact 手/自動模式的無擾切換？
PID 自動/手動控制，就是看控制系統的輸出是由 PID 控制器自動控制，還是由操作人員手動控制。在進行 PID 自動/手動切換時，如果要求保持控制輸出的無擾動切換，需要在編程時注意：
1.PID Compact 手動到自動的模式切換，就是無擾的。
2.PID Compact 自動到手動的模式切換，需要保證切換至手動模式前，PID 回路的輸出仍然是切換前的輸出值。切換完成后，操作人員可以修改手動設定值。
參考：
S7-1200 PID Compact V2 常見問題
http://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/technology/PID/1200%20PID%20V2%20New/1200_PID_compact_V2FAQ/1200_PID_compact_V2FAQ.htm
PID功能（PID 功能及版本特性、PID Compact V2 版本、PID Compact 舊版本）
http://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/SmartSMS/070.html
PID Compact V2 版本（PID Compact V2 指令介紹、PID Compact V2 組態步驟、PID Compact V2 自整定功能、PID Compact V2 常見問題）
http://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/SmartSMS/071.html

https://www.ad.siemens.com.cn/productportal/prods/1500published/1500list/fun_list3.html

https://1847.siemens.com.cn/course/detail/1/17770/1397       pid視頻

2樓真是高手 贊贊贊你
