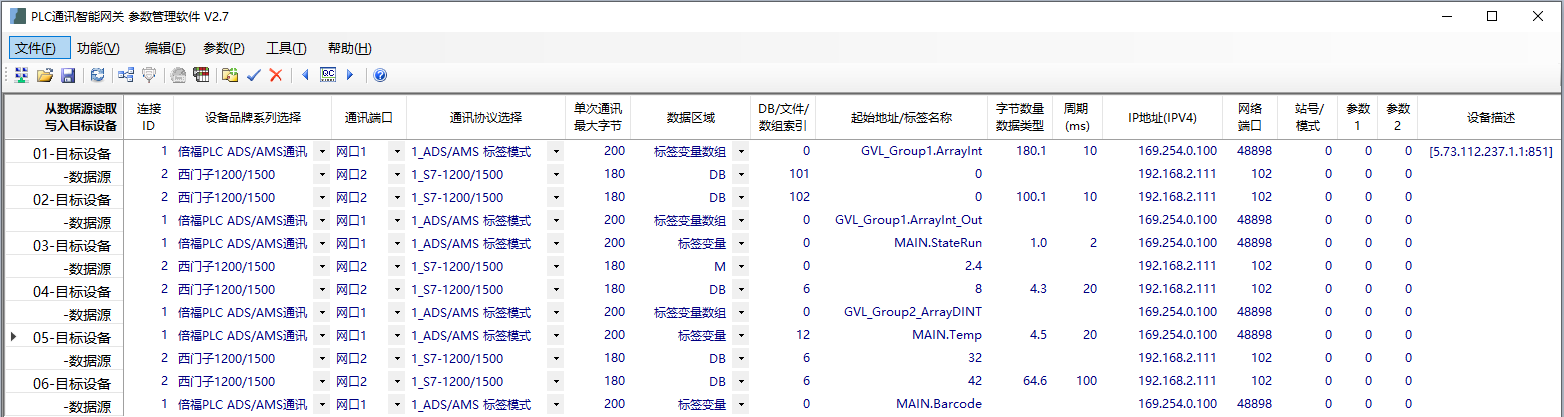

PLC內不用編程，實現西門子1200的PLC跟倍福PLC標簽方式通訊，采用IGT-DSER智能網關，它支持多個品牌的PLC之間多對多通訊，最多8000個字節的數據交互量，相關參數在一個頁面內配置，方便直觀。通過智能網關的參數軟件(在附件中)選擇PLC之間通訊的功能，下面是配置截圖：



        任務01：讀取西門子DB101.DBW0開始的90個的INT類型的數據，寫入到倍福PLC的 GVL_Group1.ArrayInt 數組(從0開始)，共180字節；
        任務02：讀取倍福PLC的 GVL_Group1.ArrayInt_Out 數組(從0開始)的50個INT類型的數據，寫入到西門子DB102.DBW0開始的100字節；
        任務03：讀取西門子M2.4的1個BOOL類型的數據，寫入到倍福PLC的 MAIN.StateRun 標簽；
        任務04：讀取倍福PLC的 GVL_Group2_ArrayDINT[12] 的1個DINT類型的數據，寫入到西門子DB6.DBD8，共4字節；
        任務05：讀取西門子DB6.DBD32的1個的REAL類型的數據，寫入到倍福PLC的 MAIN.Temp 程序標簽，共4字節；
        任務06：讀取倍福PLC的 MAIN.Barcode 標簽的1個STRING類型的數據，寫入到西門子DB6.DBB42的STRING[60]類型的地址，共60字節。

配置文件和軟件： BKF-S7.zip (4916 K) 下载次数:50
