        gaogaiga
        新會是全廣東工資最低。
        級別: 家園常客
        精華主題: 0
        發帖數量: 814 個
        工控威望: 870 點
        下載積分: 8842 分
        在線時間: 777(小時)
        注冊時間: 2008-02-21
        最后登錄: 2024-11-19
        查看gaogaiga的 主題 / 回貼
        樓主  發表于: 2011-04-20 09:24
        向大家請教一下。PLC與威綸觸摸屏連接,在當前監控畫面時,按一下一個物理按鈕A,彈出一個小窗口用來設置某項參數(不是觸摸屏上的功能鍵);同時,控制臺上的10個其他按鈕如上升、下降等立即變為0-9的數字輸入功能,輸入完畢后,再按一下按鈕A就能確定輸入的參數并消失彈出小窗口返回原來的窗口,作數字輸入的那10個鍵也變回原來的控制功能。這個按鈕A在任何大畫面下都能彈出這個小窗口。
        請問這樣的功能要怎樣實現呢?
        [ 此帖被gaogaiga在2011-04-20 11:25重新編輯 ]
        gaogaiga
        新會是全廣東工資最低。
        級別: 家園常客
        精華主題: 0
        發帖數量: 814 個
        工控威望: 870 點
        下載積分: 8842 分
        在線時間: 777(小時)
        注冊時間: 2008-02-21
        最后登錄: 2024-11-19
        查看gaogaiga的 主題 / 回貼
        1樓  發表于: 2011-04-20 09:29
        這個功能是在我廠一臺2009年購買的機器上看到的,用一臺很小的黑白的威綸觸摸屏。
        beiye1234
        級別: 略有小成
        精華主題: 0
        發帖數量: 255 個
        工控威望: 282 點
        下載積分: 914 分
        在線時間: 250(小時)
        注冊時間: 2010-02-05
        最后登錄: 2017-07-31
        查看beiye1234的 主題 / 回貼
        2樓  發表于: 2011-04-20 14:19
        以下是我的分析
        1,彈出鍵盤-可在“數值輸入”屬性模式設置“位控制(LB0)”即可,輸入地址為觸摸屏的內部變量。
        2,按鈕
          如果是2個功能鍵,一個放在公共窗口(切換至目標窗口),另個放在顯示窗口(關閉窗口,并置一個位有效),并

        在顯示窗口放個一個位按鈕LB0,其屬性為窗口打開時有效。當進入顯示窗口,LB0有效,激活數值輸入,彈出鍵盤
        全部輸入完成時。按顯示窗口上功能鍵,它需要完成兩個任務,關閉窗口;置一個位有效,例如LB1,利用LB1調用宏

        指令將輸入的內部變量的數值放入PLC地址內并將LB1、LB0附0.
           1個功能鍵+1個位按鈕,需加控制切換畫面的宏命令,其他思路與2個功能鍵差不多
           2個位按鈕,需添加2個切換畫面的宏命令,其他思路與2個功能鍵差不多

        這里只是提供一個思路,其它自己去做測試,時間匆忙未做測試,如有錯誤或不妥之處,請自行修改!
        gaogaiga
        新會是全廣東工資最低。
        級別: 家園常客
        精華主題: 0
        發帖數量: 814 個
        工控威望: 870 點
        下載積分: 8842 分
        在線時間: 777(小時)
        注冊時間: 2008-02-21
        最后登錄: 2024-11-19
        查看gaogaiga的 主題 / 回貼
        3樓  發表于: 2011-04-20 16:00
        小弟愚昧,還未理解如何實現呢。

        再說明一下,這個系統整個操作過程沒按過觸摸屏,全由11個物理鍵完成,除了那個“調出/確定”小窗口的按鍵外,其他10個鍵在平時各有用途,只是在調用小窗口時“變成”0-9的數字輸入功能。也就是說PLC的一個輸入點可以實現兩個不同的功能?
        beiye1234
        級別: 略有小成
        精華主題: 0
        發帖數量: 255 個
        工控威望: 282 點
        下載積分: 914 分
        在線時間: 250(小時)
        注冊時間: 2010-02-05
        最后登錄: 2017-07-31
        查看beiye1234的 主題 / 回貼
        4樓  發表于: 2011-04-20 16:52
        1,我上面猜測,所說的是進入另外一個畫面進行參數設定
        2,還有另一種猜測,在這個畫面上,隱含著對應數值輸入元件,當按了“調用”之后,顯示輸入元件,并激活彈出鍵盤

        一個輸入點實現兩種功能?
        請樓主敘述一下,除了“調出、確認”其他按鈕功能?最好上一份沒有調用和調用時圖才好分析。
        gaogaiga
        新會是全廣東工資最低。
        級別: 家園常客
        精華主題: 0
        發帖數量: 814 個
        工控威望: 870 點
        下載積分: 8842 分
        在線時間: 777(小時)
        注冊時間: 2008-02-21
        最后登錄: 2024-11-19
        查看gaogaiga的 主題 / 回貼
        5樓  發表于: 2011-04-20 22:56
        現在想學的是河南西工機電廠的焊絲層繞機,生產車間不準拍照,我試試明天用我的30萬像素舊手機拍兩張
        gaogaiga
        新會是全廣東工資最低。
        級別: 家園常客
        精華主題: 0
        發帖數量: 814 個
        工控威望: 870 點
        下載積分: 8842 分
        在線時間: 777(小時)
        注冊時間: 2008-02-21
        最后登錄: 2024-11-19
        查看gaogaiga的 主題 / 回貼
        6樓  發表于: 2011-04-21 21:15

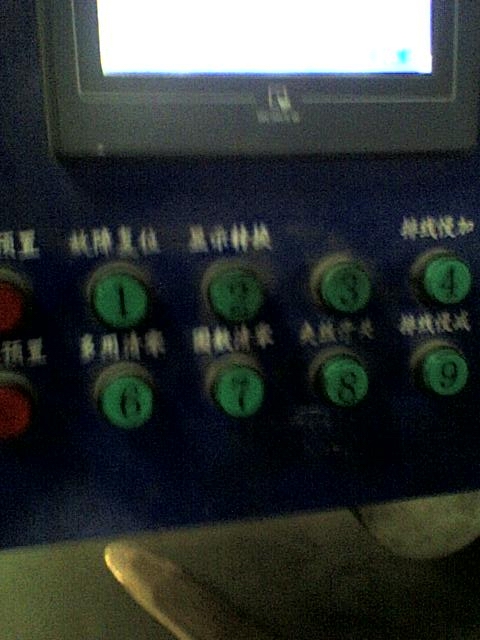

        第一張相就是那些按鈕,那兩個紅色鍵是“調用”,其他綠色鍵可見到他們上面寫著“0-9”,但旁邊白字寫這他們正常時對應的功能。

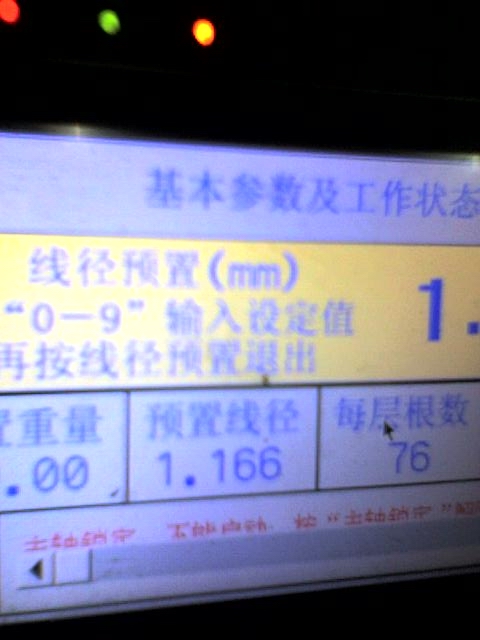

        第二張相是調用出的小窗口。

        beiye1234
        級別: 略有小成
        精華主題: 0
        發帖數量: 255 個
        工控威望: 282 點
        下載積分: 914 分
        在線時間: 250(小時)
        注冊時間: 2010-02-05
        最后登錄: 2017-07-31
        查看beiye1234的 主題 / 回貼
        7樓  發表于: 2011-04-21 21:37
        挺有意思的一個東西。
        我先把你說的復述一遍
        紅色按鈕按下,觸摸屏上立刻彈出一個參數輸入畫面,同時控制臺上的10個其他按鈕如上升、下降等立即變為0-9的數字輸入功能
        待輸入完畢之后,再按下紅色按鈕,觸摸屏上的參數設置畫面消失,同時10個其他按鈕如上升、下降等立即變為0-9的數字消失了,輸入參數被寫入。
        gaogaiga
        新會是全廣東工資最低。
        級別: 家園常客
        精華主題: 0
        發帖數量: 814 個
        工控威望: 870 點
        下載積分: 8842 分
        在線時間: 777(小時)
        注冊時間: 2008-02-21
        最后登錄: 2024-11-19
        查看gaogaiga的 主題 / 回貼
        8樓  發表于: 2011-04-22 15:12
        是的,我懷疑其他綠色鍵能變為數字輸入時用了類似TKY的指令。
        但我不知道怎樣用那個紅色的鍵能使觸摸屏彈出小設定窗口。
        根據操作工們說,這種實物鍵操作方式比另一臺按觸摸屏輸入的方式好,操作更方便。
        beiye1234
        級別: 略有小成
        精華主題: 0
        發帖數量: 255 個
        工控威望: 282 點
        下載積分: 914 分
        在線時間: 250(小時)
        注冊時間: 2010-02-05
        最后登錄: 2017-07-31
        查看beiye1234的 主題 / 回貼
        9樓  發表于: 2011-04-22 16:40
        那個PLC是三菱的嗎? TKY的指令不太清楚能介紹下嗎,對于彈出數字編號0-9很好奇,然后又消失,是不是與PLC有關系?

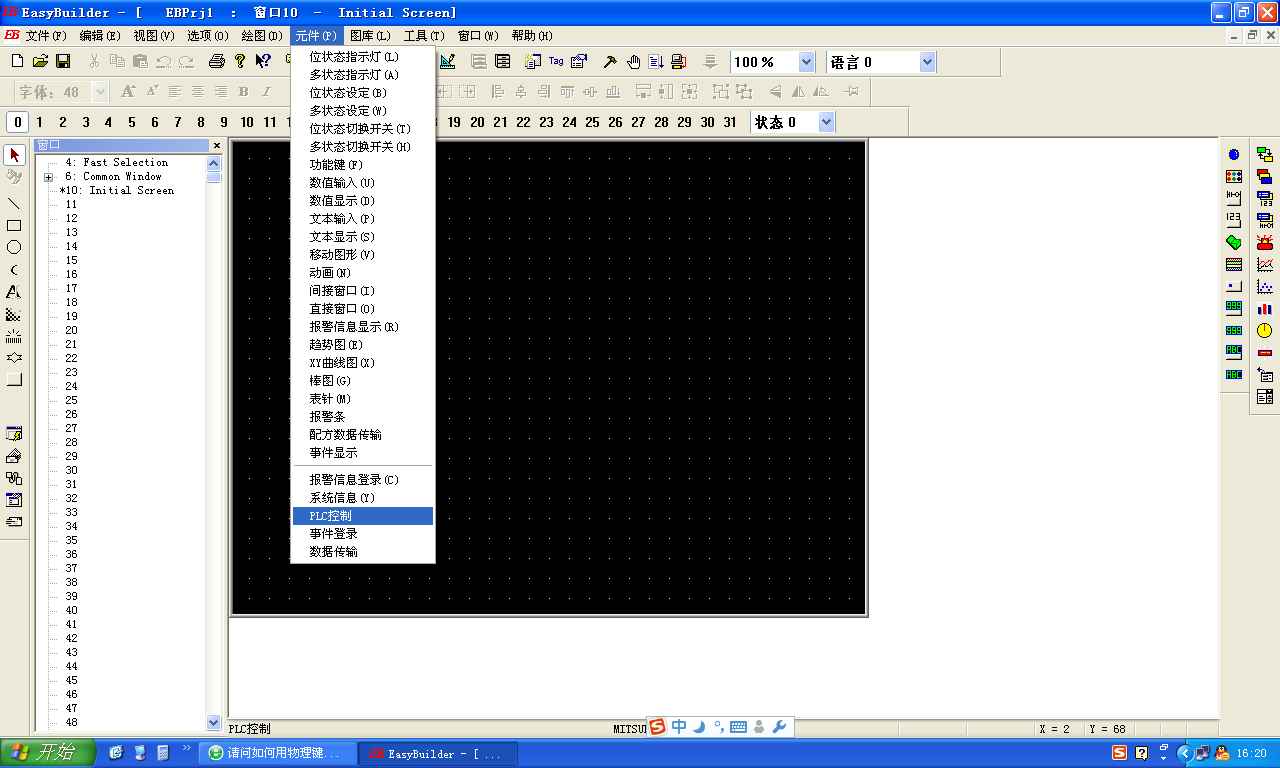

        紅色摸屏彈出小設定窗口-這個問題好實現的,用的是觸摸屏的宏指令彈出窗口。
        下面的鏈接 ,關于切換窗口的,跟這個大同小異,利用一位激活狀態調用宏指令,切換窗口。
        http://bbs.ymmfa.com/read.php?tid=92235&page=1#963998
        [ 此帖被beiye1234在2011-04-22 17:15重新編輯 ]
        gaogaiga
        新會是全廣東工資最低。
        級別: 家園常客
        精華主題: 0
        發帖數量: 814 個
        工控威望: 870 點
        下載積分: 8842 分
        在線時間: 777(小時)
        注冊時間: 2008-02-21
        最后登錄: 2024-11-19
        查看gaogaiga的 主題 / 回貼
        10樓  發表于: 2011-04-23 08:44
        那個PLC是S7-226CN,但那個廠家的機器也用有三菱控制的
        zsfjn
        zsfjn
        級別: 略有小成
        精華主題: 0
        發帖數量: 153 個
        工控威望: 347 點
        下載積分: 2787 分
        在線時間: 275(小時)
        注冊時間: 2009-05-25
        最后登錄: 2025-08-28
        查看zsfjn的 主題 / 回貼
        11樓  發表于: 2011-04-25 16:30

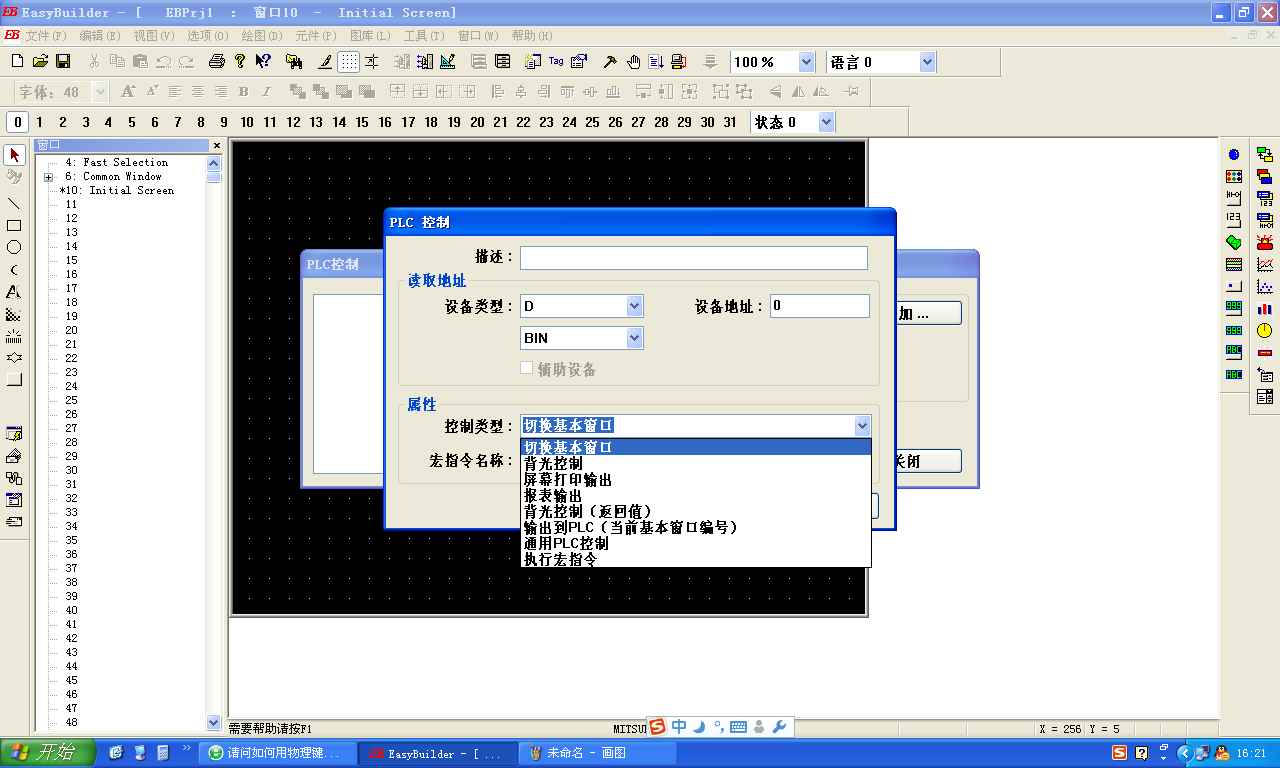

        用 觸摸屏 和PLC通訊,設置一個寄存器,例如D2來控制畫面切換,D3向PLC報告觸摸屏當前畫面。
        就可以實現上述功能。
        當觸摸屏顯示指定畫面時,相應的按鈕就可以作為其他用途。



        • «
