自己做了條 FX-232-CAB1 的線，就是2-3， 3-2， 4-68，5-5， 68-4的線，其它線就直接接上 1-1 7-7 9-9 地-地

請問，要用什么軟件來配合？ GTD3 嗎？測試了一下，聯不上

看接線圖，沒有標出的針腳不用接線；
軟件用FXDUWIN

謝謝樓上
再問一下，沒標出的是不用接還是不能接？ 呵，手多把其它線都接上了，不能接就只能剪了

FXDUWIN 是讀還是寫啊？
我現在想讀取F930上面已有的圖形，找出其它一個按鍵所包含的數據，改為物理按鍵

我試過GT Designer3、GT Designer2、FX-PCS-DU-WIN-C 都無法讀出來
GT Designer2 提示time out，另兩個根本就沒反應

回1樓，按你說的接法，把 1 7 9 地線都剪了，重新試了一下

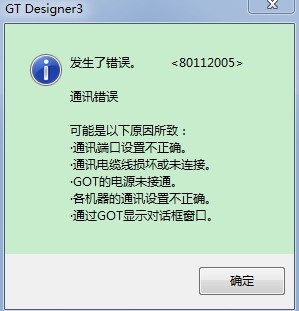

各種出錯提示
FX-PCS-DU-WIN-C



GTD2



GTD3

你確定你電腦端口是好的嗎？我以前做這條線的時候，也走了彎路，筆記本端口壞了，我以為是焊錯了

通訊線接法沒有問題！我在F940上試過，有可能你軟件上設置或者你RS232端口有問題！
