樓主發表于: 2016-09-12 10:13

以MCGS屏為例，演示如何實現遠程監控觸摸屏功能。
一準備工作。

1.1我們需準備如下物品；

1)     MCGS TPC7062KT觸摸屏一臺（或電腦仿真運行）。

2)     USB轉232數據線一顆（如果電腦主機有串口那就可以免去此線）。

3)     河北藍蜂科技的GM10-DTU模塊一臺。以及配帶的232串口線和電源適配器

4)     SIM卡一張，有流量，大卡。

5)     DP9針母頭一個。

6)     聯網電腦一臺（WinXP/Win7/Win8操作系統）

7)     電工工具、導線若干。

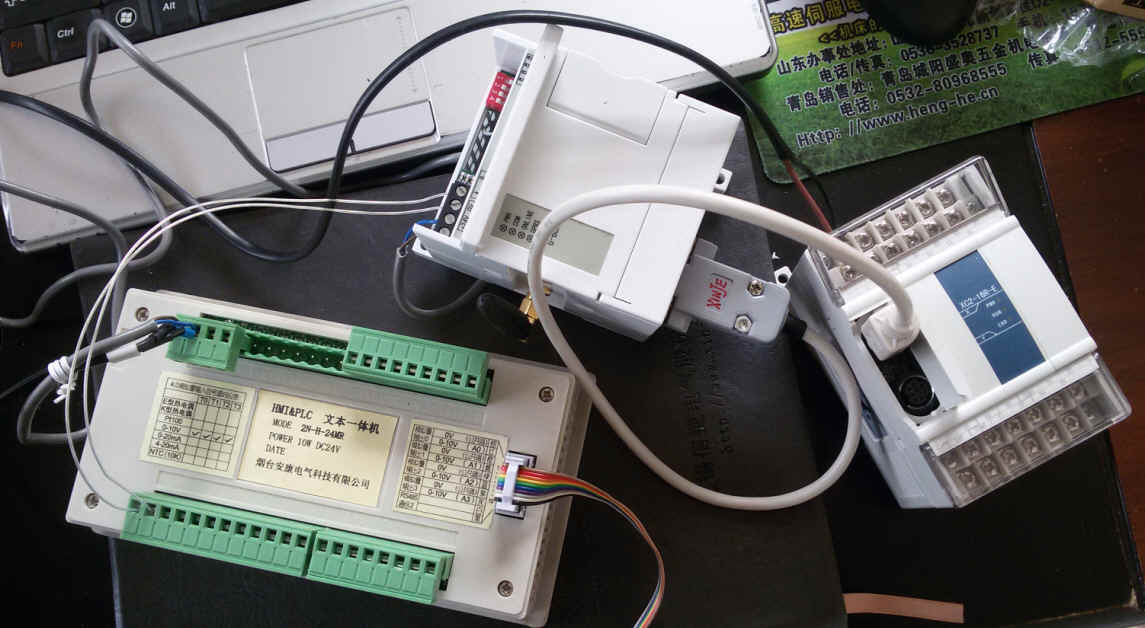

物料準備如下；

圖1

1.2 GM10-DTU準備工作

此處參考《GM10-DTU用戶使用手冊》進行操作，我們需要對GM10連接天線、插上SIM卡（移動/聯通開通流量的電話大卡）、連接12V電源適配器、連接232調試線到電腦串口（或USB轉232串口線）。

1.3 觸摸屏準備工作。

觸摸屏連接24VDC電源，準備一顆9針串口頭，用一個雙絞線分別焊接的7和8引腳（MCGS觸摸屏說明書有介紹，7和8引腳為485通訊口，2、3、5為232接口）。如果我們的觸摸屏485通訊口已被占用，這里我們可以使用2、3、5引腳（232串口）經232-485連接器轉成485方式。

將觸摸屏接好的485通訊線連接到GM10-DTU端子上，觸摸屏串口引腳7對應GM10模塊的485A端子，引腳8對應GM10模塊的485B端子。

圖2

二，從站創建。

第一步，新建一個MCGS工程，在設備窗口中添加“通用串口父設備”和“Modbus串口數據轉發設備”。如果沒有“Modbus串口轉發設備”可以在頁面右鍵單擊選擇“設備工具箱”，在“設備管理”中選擇對應的設備，點擊“添加”。

圖3

第二步，設置“通用串口父設備”屬性，雙擊“通用串口父設備0”打開屬性編輯窗口，將“串口采集號”設置為COM2，如果使用232串口（2/3/5引腳）那么需要選擇COM1，其他設置按如下配置。

圖4

第三步，設置“Modbus串口數據轉發設備”，雙擊“Modbus串口數據轉發設備”打開設備編輯窗口，在此窗口中，需要設置Modbus串口轉發設備的設備屬性值和添加數據變量，我們添加Date1-Date4共4個4區的16位整形變量，作為EMCP平臺定時采集TCP觸摸屏的數據，Control_1和Control_2變量為EMCP平臺對觸摸屏進行讀寫操作的數據。

圖5

第四步，創建數顯窗口，在“用戶窗口中”新建窗口，雙擊新窗口進入動畫組態頁面，在組態頁面中添加6個標簽和輸入框，對應內容為上面設定的Date1-Date4定時讀取變量，Control_1和Control_2兩個遠程讀寫變量。如下圖；

圖6

四，GM10-DTU模塊設置。

4.1 連接MCGS觸摸屏到GM10

注意：通過上面的工作，我們已經成功創建MCGS觸摸屏的MODBUS從站，此時我們將MCGS觸摸屏COM2口的7 引腳連接GM10模塊的“485A”端子，8引腳連接GM10模塊的“485B”端子。如果使用觸摸屏的COM1串口，請訂購232版本的GM10模塊接線方式如下，以下用觸摸屏的COM2進行講解。

圖7

4.2 配置GM10-DTU

通過GM10隨機配帶的串口線一端連接GM10端子（TXD RXD SGND）,另一端連接電腦的COM口，如果電腦沒有COM口可使用USB轉232線轉接。

圖8

在對模塊進行配置時，具體操作請參照《DTU配置軟件使用手冊》，我們通過《DTU配置軟件》對GM10-DTU進行設置的目的，一是建立一組或多組主站定時采集MCGS觸摸屏 Modbus從站寄存器中的數據規則。二是設置與EMCP平臺連接的參數（只需設置模塊密碼或使用默認密碼111111）。此外，通過《DTU配置軟件》我們可以讀取GM10-DTU模塊的運行狀態，檢查DTU是否連接GPRS網絡，是否正常和MCGS觸摸屏通訊是否正常等。

圖13

五，EMCP平臺設置。

用管理員賬號登錄藍蜂科技的EMCP云平臺，對EMCP云平臺進行設置。具體操作參照《EMCP物聯網云平臺用戶手冊V2.0》。登錄EMCP后首先進入設備列表顯示頁面，因為我們未創建任何設備，所以是一個空頁面。點擊右上角的“用戶名”下拉按鈕，在彈出的窗口中點擊“后臺管理”進入EMCP后臺。
5.1 新建數據規則

進入后臺，首先顯示的是設備管理，我們首先要創建一個數據規則。

圖15

圖16

5.2 新建設備
新建“設備”, 選擇菜單“設備管理”-> “新增”新建一個設備。新建這個設備填寫設備的基本信息，1選擇設備匹配的圖片，2綁定GM10模塊，需輸入模塊的SN碼和在DTU配置軟件中設置的密碼（默認密碼111111），3選擇上面創建的數據規則。4，點擊“地圖”按鈕選擇設備所在的地理位置。
