控制要求 A/B/C 槽沒水情況下點擊任意B槽注水首先A槽水先注滿之后在到B槽注水。
然后點擊C槽注水A槽在往C槽注水【A槽水夠B/C兩個桶用】
2、槽沒水情況下點擊任意C槽注水首先A槽水先注滿之后在到C槽注水。
然后點擊B槽注水A槽在往B槽注水
3/當A槽有水情況下任意點擊B或C槽注水都可實現【B/C不能同時注水】
沒有先后順序 這個程序怎么寫呀    FX2N的PLC

具體是什么我也不知道   哎呀

大概就是這樣的

工藝過程和控制要求俺沒明白，大伙幫幫忙，俺也學習下。。

上面那位朋友寫的 還可以

LD X000
OR X001
SET M0
LD X010
RST M0
LD M0
ANI X010
OUT Y000
LD X000
ANI M2
SET M1
LD X011
RST M1
LD X001
ANI M1
SET M2
LD X012
RST M2
LD M1
AND X010
OUT Y001
LD M2
AND X010
OUT Y002

X000 B槽啟動按鈕
X001 C槽啟動按鈕
X010 A槽液位
X011 B槽液位
X012 C槽液位
Y000 A電磁閥
Y001 B電磁閥
Y002 C電磁閥


不對之處請指正

看程序比編程還難...每人的邏輯都不一樣

其實只要仿真試一試

樓主的工藝 俺也不明白

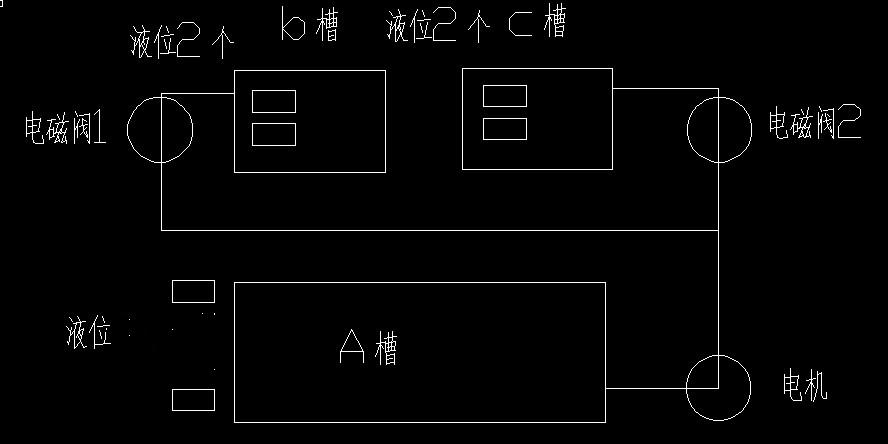

A桶：一個注水閥：2個液位傳感器【A桶先滿后才能注到B/C】
B桶：一個進水閥：2個液位傳感器
C桶：一個進水閥：2個液位傳感器
要求：如果沒水點擊B桶注水、首先把A桶注滿、之后把A桶水注到B桶
如果沒水點擊C桶注水、首先把A桶注滿、之后把A桶水注到C桶
如果有水點擊B桶注水、把A桶水注到B桶
如果沒水點擊C桶注水、把A桶水注到C桶
點擊B槽注水后首先判定A桶是否有水。有水的話從A槽直接注到槽

不知道是否描述的夠清楚了
