樓主發表于: 2011-12-17 11:10

只看樓主 | 小中大

用FX1N PLC+485BD與其他兩線制485設備通訊時怎么接線呢？
RDA D+ 485接口信號正極
RDB
SDA D- 485接口信號負極
SDB

hejialiezhan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 176 點
下載積分: 716 分
在線時間: 83(小時)
注冊時間: 2010-08-18
最后登錄: 2024-05-04
查看hejialiezhan的主題 / 回貼

1樓發表于: 2011-12-17 11:11

只看該作者 | 小中大

知道的高手指點一下迷津啊，感激不盡

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

2樓發表于: 2011-12-17 12:54

只看該作者 | 小中大

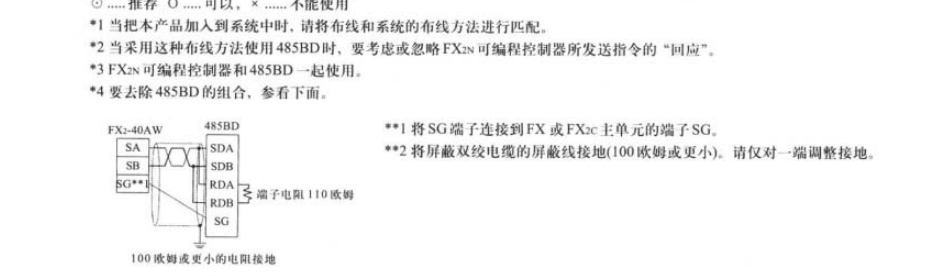

圖片：

手冊上的圖~~給你看看

hejialiezhan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 176 點
下載積分: 716 分
在線時間: 83(小時)
注冊時間: 2010-08-18
最后登錄: 2024-05-04
查看hejialiezhan的主題 / 回貼

3樓發表于: 2011-12-17 13:58

只看該作者 | 小中大

這樣接的話，會有一個問題吖，PLC自己發送的，自己接收了！我之前就是這樣接的，監控一看，發送什么接收什么
還

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

4樓發表于: 2011-12-17 15:10

只看該作者 | 小中大

不是吧？？俺也沒試驗過

hejialiezhan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 176 點
下載積分: 716 分
在線時間: 83(小時)
注冊時間: 2010-08-18
最后登錄: 2024-05-04
查看hejialiezhan的主題 / 回貼

5樓發表于: 2011-12-17 15:28

只看該作者 | 小中大

是的，我做試驗的時候監控看到的
還有，如果這樣接的話，SD和RD指示燈一起閃爍的！表明在發送的同時也在接收

dacy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 127 點
下載積分: 468 分
在線時間: 1(小時)
注冊時間: 2011-10-27
最后登錄: 2012-11-09
查看dacy的主題 / 回貼

6樓發表于: 2011-12-17 17:29

只看該作者 | 小中大

用422/485 轉換器把不然是高不成功的

hejialiezhan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 176 點
下載積分: 716 分
在線時間: 83(小時)
注冊時間: 2010-08-18
最后登錄: 2024-05-04
查看hejialiezhan的主題 / 回貼

7樓發表于: 2011-12-17 18:03

只看該作者 | 小中大

有422/485轉換器嗎？

白發人生

不求精,但求解

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 187 個
工控威望: 350 點
下載積分: 3450 分
在線時間: 113(小時)
注冊時間: 2011-11-14
最后登錄: 2025-01-04
查看白發人生的主題 / 回貼

8樓發表于: 2011-12-17 22:24

只看該作者 | 小中大

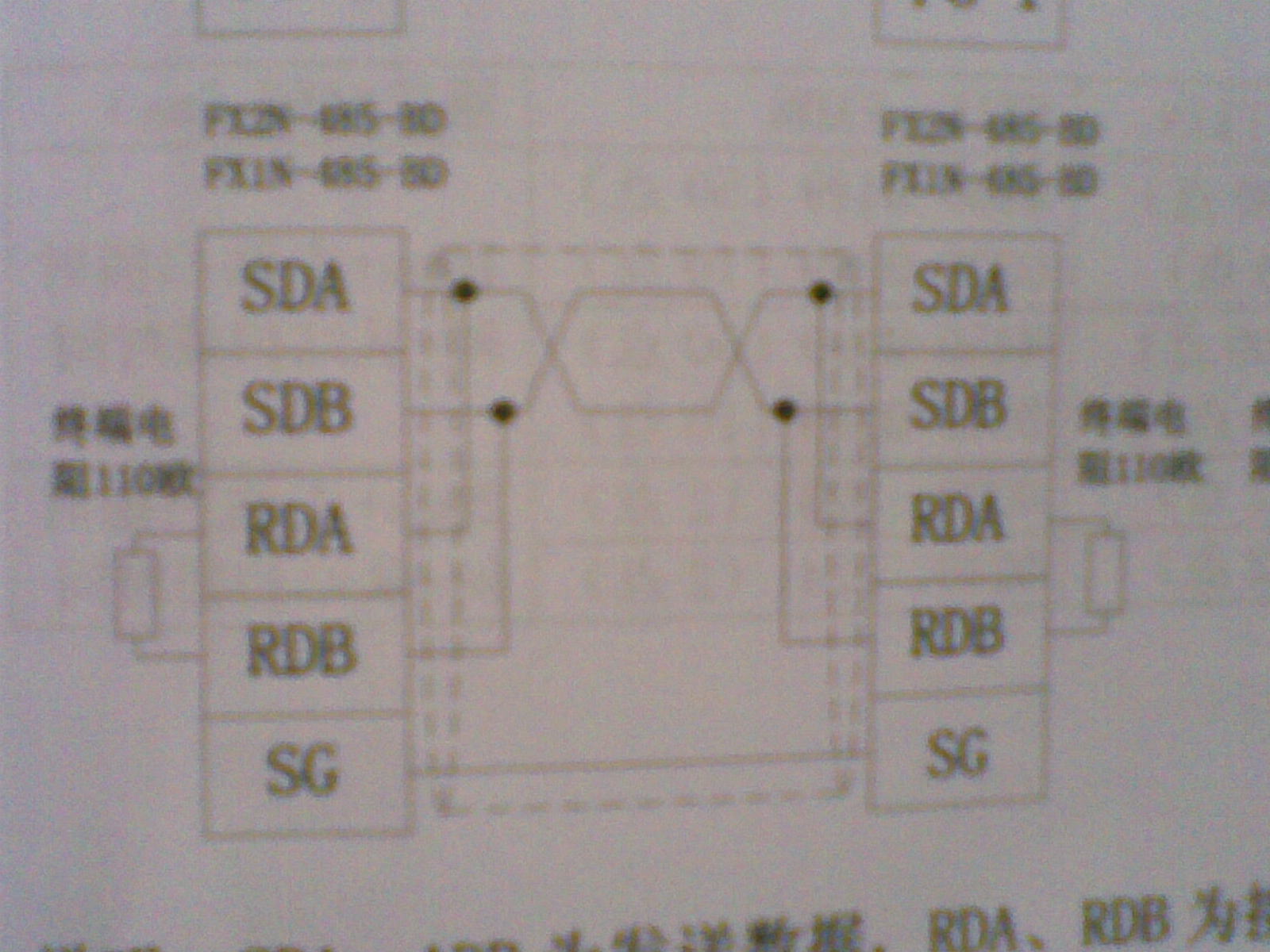

圖片：

電阻為110歐姆;SDA,ADB為發送數據,RDA,RDB為接收數據,
SG為信號地(公共端).

求解求精工控工程、低壓電氣自動化控制服務

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

9樓發表于: 2011-12-17 22:36

只看該作者 | 小中大

俺也想試試看啊~~奈何手頭上沒有設備可以用RS485跟PLC通信

jk090901

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 142 個
工控威望: 288 點
下載積分: 899 分
在線時間: 116(小時)
注冊時間: 2009-09-14
最后登錄: 2025-05-02
查看jk090901的主題 / 回貼

10樓發表于: 2011-12-19 15:47

只看該作者 | 小中大

通訊我也搞得不多，接線對不對，終端電阻接了沒

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1468 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

11樓發表于: 2011-12-19 17:12

只看該作者 | 小中大

將RS指令拆分成二個半工
