控制要求：（連體）按下開始按鈕，由電磁閥控制的氣缸1開始動作（向下密封住口1），3秒后由電磁閥控制氣缸2動作。密封好后，真空泵抽真空規定在10秒內真空度達到設定值后停止真空泵停止抽真空（此值可由觸摸屏設定）保壓25秒，在25秒壓力值不變則合格顯示燈發亮，否則不合格燈亮并有蜂鳴器報警。無論合格與否，在顯示燈亮的同時電磁閥泄壓，只有當壓力值小于10Pa時電磁閥控制兩氣缸同時縮回。在此過程中顯示屏記錄檢測時間，檢測數量，合格數，不合格數，合格率，壓力值。此信息可由USB插口傳送到其他硬盤。
（分體）與連體相同就是只控制一個氣缸。希望帶上注解，謝謝

組態軟件才有這個功能

不算復雜，但需要實機調試。

自己就會編這么多  忘前輩指點

樓上的不是用三菱寫的。

真空度的數據要通過 規管 還要加AD模塊。

程序是用Q系列寫的嗎

居然說 不是三菱寫的 幸虧有明白人 希望哪位高手抽時間寫下 那些觸摸屏上的 什么記錄數據實在不會搞

引用

引用第4樓盜版貓于2012-04-15 20:58發表的  :
樓上的不是用三菱寫的。

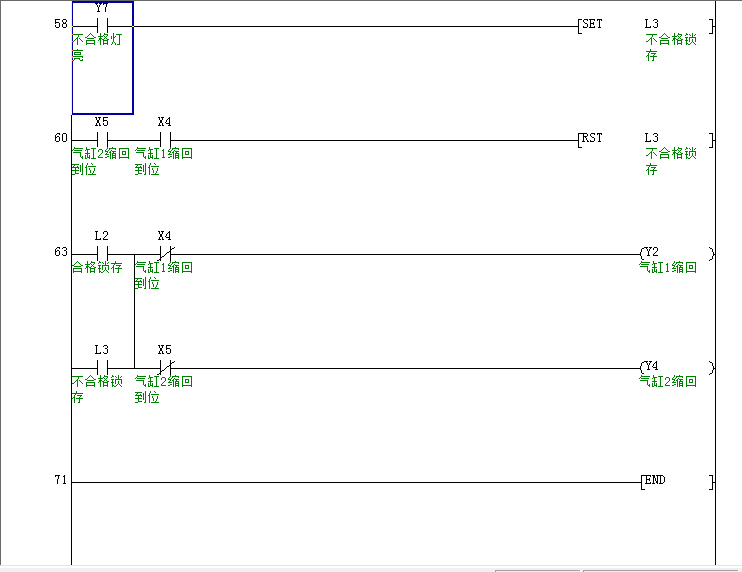

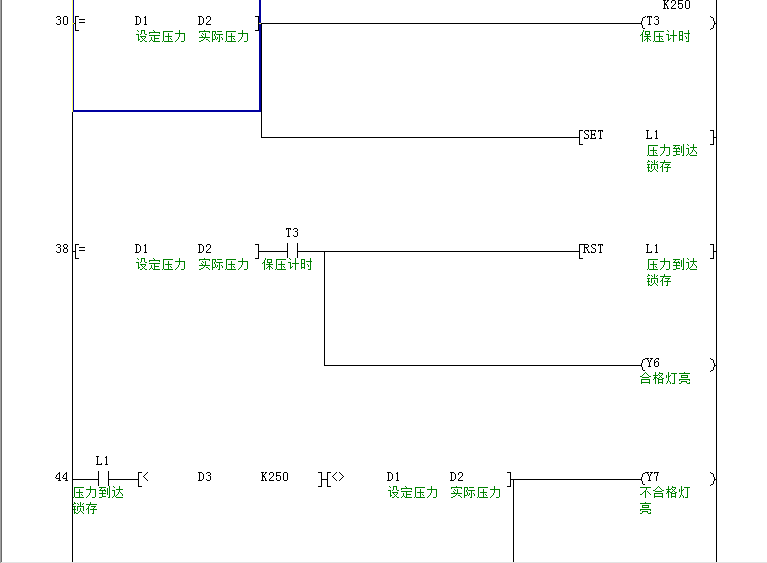

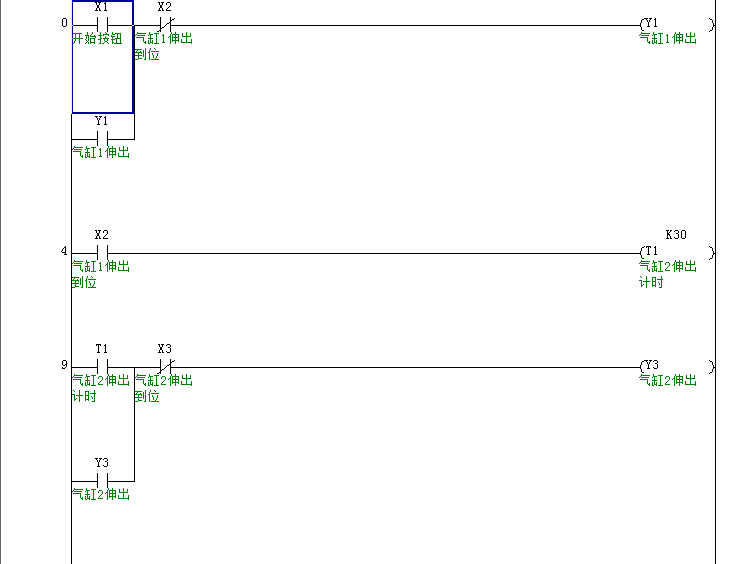

使用三菱的寫的,是針對Q系列的.

牛逼！！！！但我就是不太懂AD轉換及觸摸屏！！！編程會點皮毛！
總之還是很謝謝大家的參與

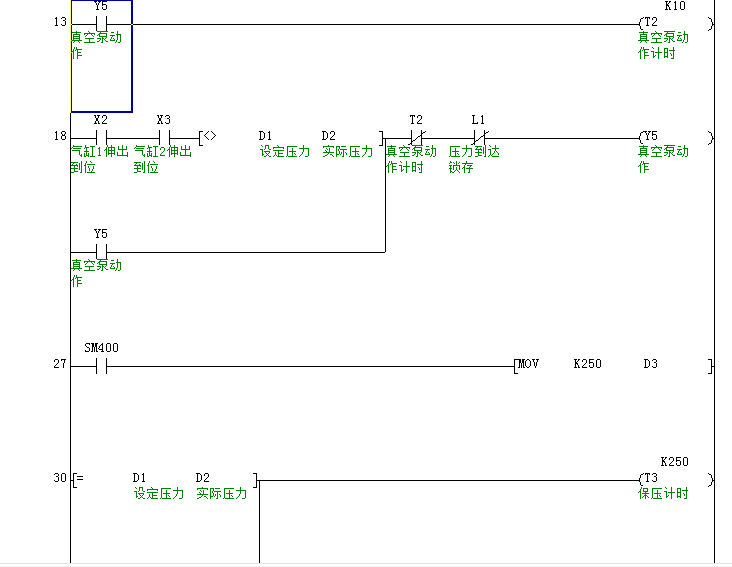

那個真空泵啟動用L1的動斷按鈕什么意思？？？？？？？？？？？？

學習一下
