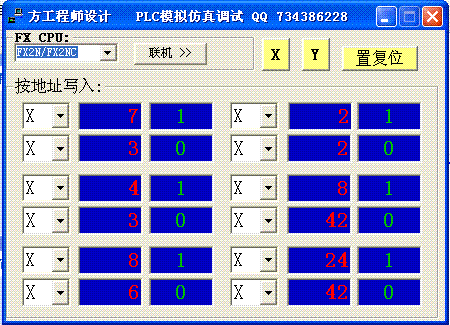

正在搞大伙指點下   此程序用來調試三菱 GX Developer 8.86 程序，先啟動仿真，再啟動此軟件，此為試用，時間有限制。



在此下載試用 PLC仿真模擬調試系統.rar (126 K) 下载次数:2791

好啊，關注此貼

要不要弄個進階的==>模擬PLC模組的
比如伺服、高速計數器之類的

謝謝二樓指點

那里會有這個軟件啊

支持，等待中

哪里有這樣的軟件，期待中

好東西啊~

模組的模擬
可以用一個開關，來切換

當使用程式模擬時
切到另一段PLC程式上面
伺服的話，不用去管參數的設定
簡單一點的，只要丟 [位置]、[速度]給它
VB去讀取這些資料，來作物件的移動

模擬的用處
是提前作動作的測試、程式的DEBUG
減少上機測試時間
更重要的是
避免動作錯誤，減少發生撞機的機率
提前發現

只給你提示，你自己加油
另外軟體模擬要注意一下
不同的PLC軟體，連線要用不同的元件
GPPW與GXW2的軟體模擬連線元件不同

三菱不是仿真軟件嗎？
我一直都使用三菱的仿真的啊 還行啊
這個是什么軟件 不會也是仿真的軟件吧
有什么用？大家說下 啊

謝謝八樓的幫助

三荾的模擬是單純PLC程式的接點信號 on/off
沒有動作可以觀看
有時程式寫的動作，實際跑出來的動作，跟你想的、寫的不同

外加模擬的話 (如VB6程式讀PLC資料)
可以由程式來秀出動作
看畫面一些圖形在動作，在跑的過程中
就可以觀察程式動作是否與自己想的一樣

以上只是參考

當然程式的模擬，是要自己花時間去撰寫的
與三荾PLC GPPW軟體提供的模擬是不同的

簡易架構如下：
VB6 + MX3 + LLT +GPPW
或是
VB6 + MX3 + GXW2(LLT)
