					 sinosponge






        菜鳥






















					級別: 探索解密









							精華主題:

							0


							發帖數量: 3 個

							工控威望: 111 點

							下載積分: 542 分


							在線時間: 10(小時)


							注冊時間: 2012-07-19
        最后登錄: 2018-12-03

查看sinosponge的 主題
 /
回貼










                        樓主


					發表于: 2012-07-24 19:50




















        各位前輩, 小弟剛接觸PLC, 我現在有一個FX1N-20MT-001, 想控制一個步進電機,可接線遇到問題,看了基本書都沒有詳細講到, 現把問題說明如下,

        步進電機是2相4線的, 4根線分別接到A+,A-,B+,B-

        驅動器上的V+,V-接到了24V開關電源的輸出.

        Y0, Y2接到驅動器上的STEP-,DIR-

        上面的都好理解, 現在的問題是, STEP+,DIR+怎么和PLC的輸出接口接線呢, 忘前輩們不吝賜教,先謝了.
        [ 此帖被sinosponge在2012-07-24 20:19重新編輯 ]




























































					 sinosponge






        菜鳥






















					級別: 探索解密









							精華主題:

							0


							發帖數量: 3 個

							工控威望: 111 點

							下載積分: 542 分


							在線時間: 10(小時)


							注冊時間: 2012-07-19
        最后登錄: 2018-12-03

查看sinosponge的 主題
 /
回貼










                        1樓


					發表于: 2012-07-24 20:18





















						圖片：







        網上找到的接線圖, 直流電源0V接COM0,COM2; 5V接PLS+,DIR+, 難道還要搞個5V的開關電源? PLC不是直接有24V輸出嗎,串個電阻搞到5V再去接COM0,COM2,PLS+,DIR+可以嗎




























































					 restone






        杭州一工科技有限公司






















					級別: 略有小成









							精華主題:

							0


							發帖數量: 266 個

							工控威望: 410 點

							下載積分: 2047 分


							在線時間: 45(小時)


							注冊時間: 2009-03-19
        最后登錄: 2019-12-30

查看restone的 主題
 /
回貼










                        2樓


					發表于: 2012-07-24 22:21




















        你的驅動器說明書上面有接線圖的，翻下吧，呵呵。





















        西門子PLC、ABB變頻器、康沃變頻器特價銷售；非標自動化改造，工業機器人改造
        yigongcn.taobao.com












































					 sinosponge






        菜鳥






















					級別: 探索解密









							精華主題:

							0


							發帖數量: 3 個

							工控威望: 111 點

							下載積分: 542 分


							在線時間: 10(小時)


							注冊時間: 2012-07-19
        最后登錄: 2018-12-03

查看sinosponge的 主題
 /
回貼










                        3樓


					發表于: 2012-07-25 08:55

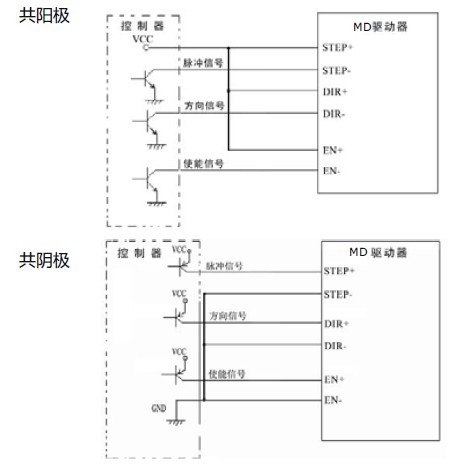

						圖片：







        驅動器說明書上面的接線圖




























































					 xycaixy

























					級別: 探索解密









							精華主題:

							0


							發帖數量: 30 個

							工控威望: 152 點

							下載積分: 578 分


							在線時間: 17(小時)


							注冊時間: 2011-12-19
        最后登錄: 2014-09-19

查看xycaixy的 主題
 /
回貼










                        4樓


					發表于: 2012-08-01 20:31




















        請問樓主，現在弄沒有？資料可以共享一下嗎？我也想學這方面的東西，對了，你的驅動器什么什么牌的，型號呢？我郵箱xycaixy@126.com




























































					 piclijun

























					級別: 略有小成









							精華主題:

							0


							發帖數量: 228 個

							工控威望: 360 點

							下載積分: 14687 分


							在線時間: 249(小時)


							注冊時間: 2012-02-24
        最后登錄: 2016-08-30

查看piclijun的 主題
 /
回貼










                        5樓


					發表于: 2012-08-04 11:15




















        用PLC自帶的24V電源需串聯2K左右電阻，就行了。




























































					 wangk0






        人都有點過去~






















					級別: 工控俠客









							精華主題:

							0


							發帖數量: 82 個

							工控威望: 2155 點

							下載積分: 3866 分


							在線時間: 64(小時)


							注冊時間: 2012-05-17
        最后登錄: 2024-04-11

查看wangk0的 主題
 /
回貼










                        6樓


					發表于: 2012-08-04 13:31




















         擴展口上有5V電壓的吧，哈哈，看你怎么弄出來了。




























































					 vitality8






        沒有最好，只有更好！因為專業，所以更好！






















					級別: 略有小成









							精華主題:

							0


							發帖數量: 95 個

							工控威望: 269 點

							下載積分: 709 分


							在線時間: 32(小時)


							注冊時間: 2007-07-17
        最后登錄: 2025-08-06

查看vitality8的 主題
 /
回貼










                        7樓


					發表于: 2012-08-11 16:04









































        藍景自動化












































					 weq0512

























					級別: 探索解密









							精華主題:

							0


							發帖數量: 5 個

							工控威望: 112 點

							下載積分: 574 分


							在線時間: 3(小時)


							注冊時間: 2012-08-11
        最后登錄: 2023-11-05

查看weq0512的 主題
 /
回貼










                        8樓


					發表于: 2012-08-11 16:47




















        一般都是共陽極的，接線我做過了，電機只是鎖定了，但不會動呀
