看一下這兩張圖片的區別

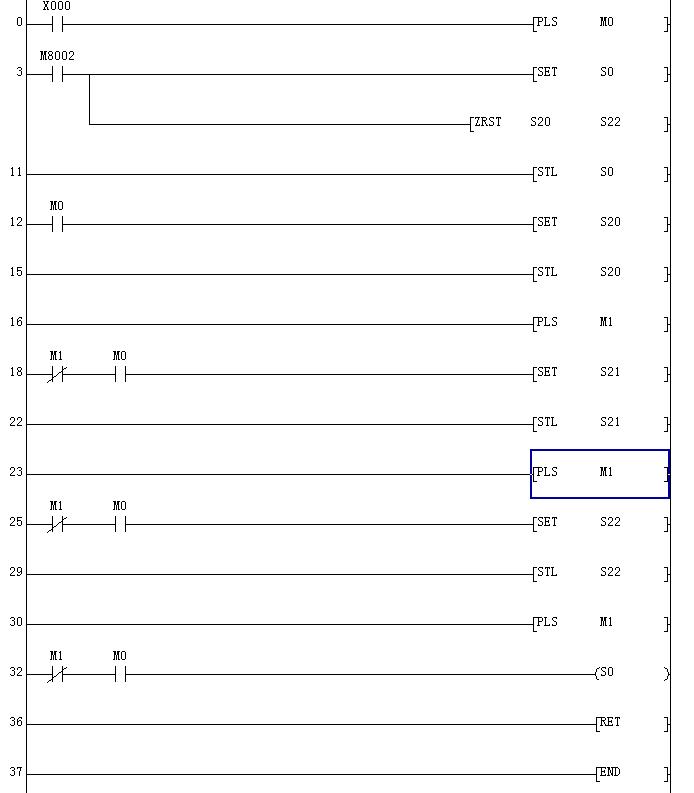

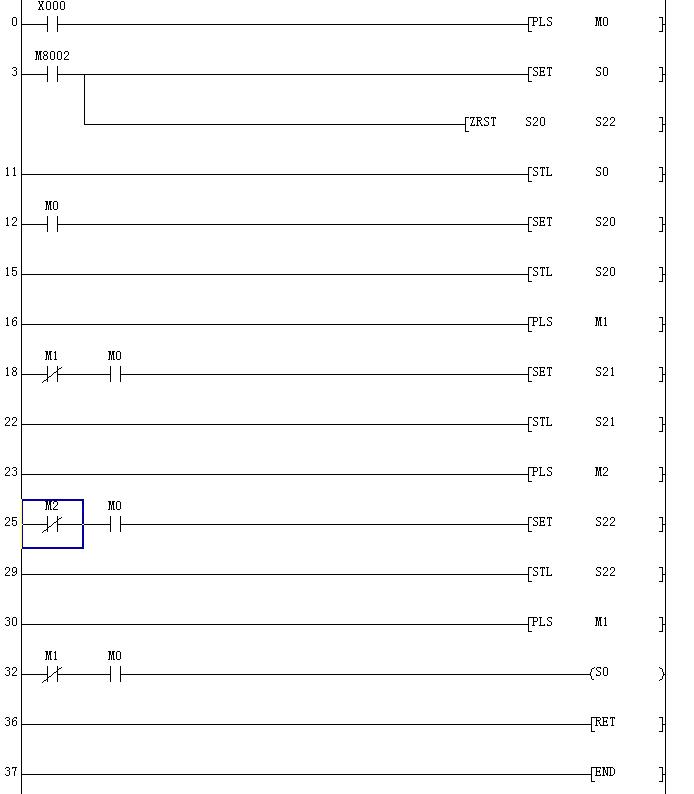

按下X0產生一個上升沿脈沖M0，每按一下就只往下走一步，最后返回。每轉移到新的一步，就產生一個上升沿脈沖M1來阻斷信號M0向下一步傳遞。第一張圖片上的程序運行從S0→S20→S22→S0；而第二張卻S20→S21→S22→S0，第一 張圖片相鄰步產生的上升沿脈沖都一樣分別為S20→PLS M1、S21→PLS M1、S22→PLS M1。第二張圖片相鄰步產生的上升沿脈沖不一樣分別為S20→PLS M1、S21→PLS M2、S22→PLS M1。第一個程序?yàn)槭裁磿�從S20一下子跑到S22呢，而不是一步一步的走呢

你在PLS   前面加個按鈕看一下，沒試過，你試一下。
