樓主發表于: 2013-10-10 18:21

只看樓主 | 小中大

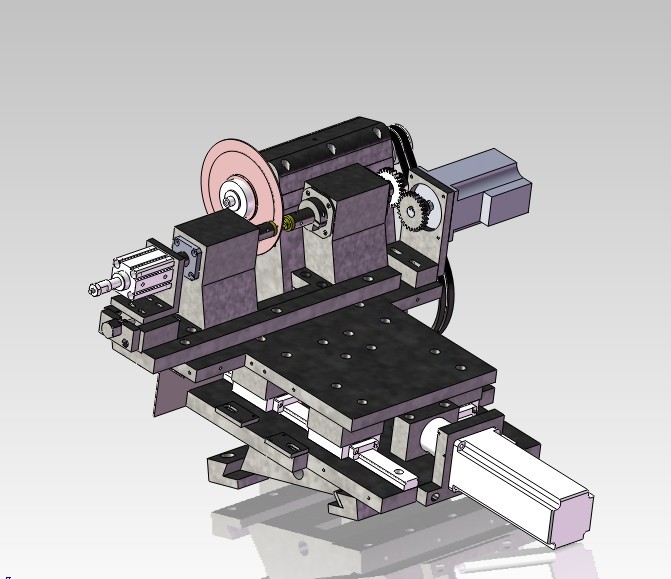

圖中后面的那個大圓是個砂輪，砂輪兩邊是夾住產品的夾具，產品靠左邊的氣缸頂住在右邊的夾具上，右邊的夾具連在伺服電機上，然后伺服電機轉動產品靠近砂輪切割，整個夾具和伺服電機固定在下面的底座上，底座又是靠另外一個伺服電機來控制前進或后退。問題是如何把夾住的一個圓柱形產品切割成外形是方形或橢圓或跑道形的產品.如果有高手能做到(用三菱PLC,10000元酬勞)請聯系我:13710629462 周生.廣州誠達機械廠.謝謝大家!

崇慶陽光

不懈努力,一切皆有可能...

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 5 篇
發帖數量: 759 個
工控威望: 1513 點
下載積分: 7453 分
在線時間: 161(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-12
查看崇慶陽光的主題 / 回貼

1樓發表于: 2013-10-10 20:56

只看該作者 | 小中大

是不是要有個垂直上下運行要好處理些？

不懈努力,一切皆有可能 ...

mythic

mythic

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 295 個
工控威望: 485 點
下載積分: 29480 分
在線時間: 275(小時)
注冊時間: 2013-05-14
最后登錄: 2025-05-05
查看mythic的主題 / 回貼

2樓發表于: 2013-10-10 20:59

只看該作者 | 小中大

不需要，只要底座伺服配合工件伺服做往復運動就可以了，俺搞不定砂輪磨損

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 604 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1033(小時)
注冊時間: 2010-04-16
最后登錄: 2025-09-08
查看358273433的主題 / 回貼

3樓發表于: 2013-10-10 21:08

只看該作者 | 小中大

不用考慮砂輪磨損

tonggan8mm

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 131 點
下載積分: 538 分
在線時間: 23(小時)
注冊時間: 2013-07-29
最后登錄: 2013-10-16
查看tonggan8mm的主題 / 回貼

4樓發表于: 2013-10-10 22:34

只看該作者 | 小中大

底座伺服配合工件伺服做往復運動

小小入學者

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 138 點
下載積分: 1622 分
在線時間: 12(小時)
注冊時間: 2013-06-27
最后登錄: 2014-09-11
查看小小入學者的主題 / 回貼

5樓發表于: 2013-10-11 09:11

只看該作者 | 小中大

橢圓形數值不好設吧！

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 604 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1033(小時)
注冊時間: 2010-04-16
最后登錄: 2025-09-08
查看358273433的主題 / 回貼

6樓發表于: 2013-10-11 11:14

只看該作者 | 小中大

據說設定產品的長度和寬度就能自動算出橢圓軌跡,但不知怎么算的.

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 4908 點
下載積分: 7368 分
在線時間: 2577(小時)
注冊時間: 2010-06-24
最后登錄: 2025-10-26
查看znz43的主題 / 回貼

7樓發表于: 2013-10-11 11:26

只看該作者 | 小中大

橢圓只要長軸和短軸，再知道砂輪半徑就可以計算工件轉角與滑臺位移關系，用的三角函數也就SIN COS。

本帖最近評分記錄：

下載積分:+5(358273433) 感謝分享！

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 529 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

8樓發表于: 2013-10-11 11:29

只看該作者 | 小中大

重金之下必有勇夫

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 4908 點
下載積分: 7368 分
在線時間: 2577(小時)
注冊時間: 2010-06-24
最后登錄: 2025-10-26
查看znz43的主題 / 回貼

9樓發表于: 2013-10-11 11:36

只看該作者 | 小中大

工件外形只要是凸的，不能有凹（至少是平的多邊形），一般都能加工。
凹處曲率半徑不能小于砂輪半徑，小于是絕對無法加工的。
用我上次分析方形的加工方法，變通一下，就能推算出橢園及各種多邊形的加工算式。

本帖最近評分記錄：

下載積分:+5(358273433) 感謝分享！

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

qq593276766

專業制造銅、鋁箔焊機，歐式、美式箱變，高低壓電柜，自動化設備

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 497 個
工控威望: 754 點
下載積分: 1653 分
在線時間: 724(小時)
注冊時間: 2010-07-23
最后登錄: 2025-08-31
查看qq593276766的主題 / 回貼

10樓發表于: 2013-10-11 11:53

只看該作者 | 小中大

樓主有沒想關產品的加工圖紙，能否發來看看，我在佛山順德區這邊接工程的，如果我可以做出來，我想把這個工程接下來。

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 604 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1033(小時)
注冊時間: 2010-04-16
最后登錄: 2025-09-08
查看358273433的主題 / 回貼

11樓發表于: 2013-10-11 13:44

只看該作者 | 小中大

9樓的朋友能聯系一下嗎/
