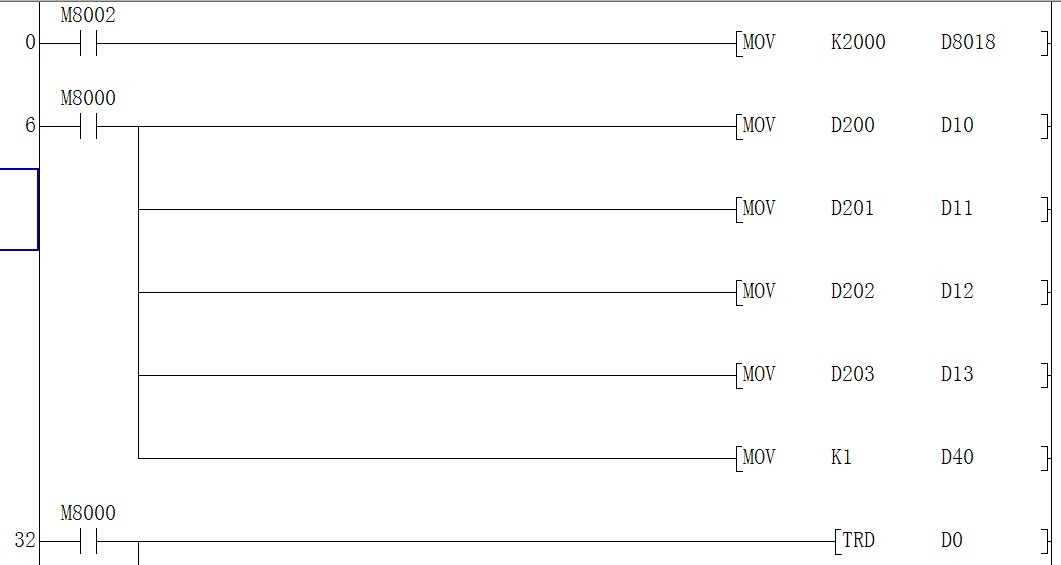

本程序是一個時控程序程序如下








本程序時控自動控制Y5啟停
手動控制Y5啟停都正常
我想的是用一個按鈕
既能手動控制Y5的啟停
又能在手動啟動Y5后由時控電路自動停止
我在M11后串了M常閉M219也不行
能想到的幾種方法都試遍了
都不行
但我想一定可以的
有知道的高手還望指點一二。
程序： 時控打印.zip (13 K) 下载次数:26

手動啟動后
時控時間到后
為什么M100接通了
但就是RST Y5不動作
我是在監控里看的



你講set放在前，rst放在后就可以了

按此

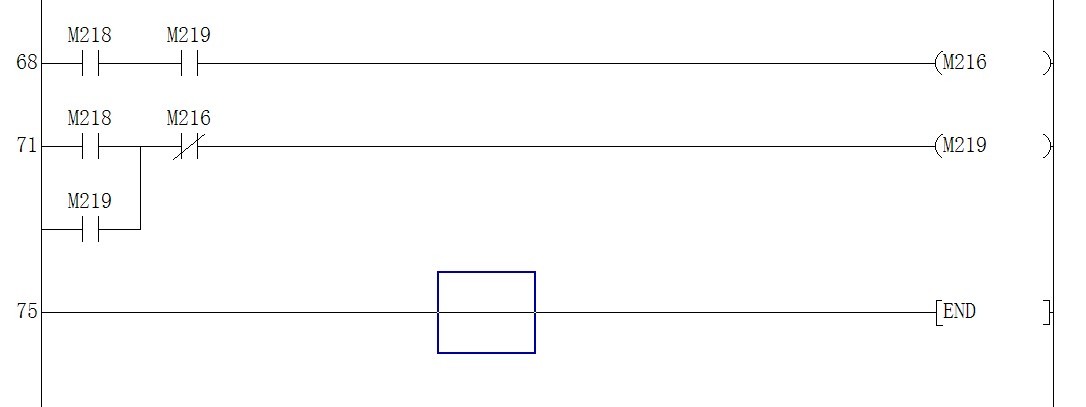

程序的順序寫法，M216永遠不會ON，不能RST y5
因為M218也是脈沖訊號，在68步此時M219還未ON，當執行到71步M219置ON，下一次掃描時，M218己off，故M216還是不能ON

引用

引用第1樓zwjack于2013-04-16 21:54發表的  :
手動啟動后
時控時間到后
為什么M100接通了
但就是RST Y5不動作
我是在監控里看的

手動啟動后M219為ON狀態，該狀態導致SET Y5一直有效，即便M100為ON導通了RST Y5指令。
因SET Y5在RST Y5之后，故SET指令有效，導致M100通了Y5也不能復位。
如三樓講講兩指令位置調換即可復位掉Y5。
---------------------
手動啟動后M219一直保持ON狀態，這是自動程序控制不了的，只能手動再觸發一次M217，才能將M219復位。
所以你需要根據你的 邏輯控制要求，對手動/自動程序添加控制條件，避免兩者相互影響。
