樓主發表于: 2013-06-03 10:24

只看樓主 | 小中大

PLC 梯形圖在PLC中的執行順序是怎樣的？

zx1234

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 901 個
工控威望: 1247 點
下載積分: 7724 分
在線時間: 614(小時)
注冊時間: 2012-10-02
最后登錄: 2025-08-28
查看zx1234的主題 / 回貼

1樓發表于: 2013-06-03 19:20

只看該作者 | 小中大

我知道一點點，從上到下，從左到右

王志勇愛媳婦

千里之行，始于足下。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的主題 / 回貼

2樓發表于: 2013-06-03 20:33

只看該作者 | 小中大

梯形圖沒有什么從左到右，從上到下的說法。當驅動條件為真時，就會執行指令。（當然雙線圈等錯誤程序是不行的）

樓主留言：

意思就是在一個掃描周期里面，同時執行的嗎？

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 9194 分
在線時間: 515(小時)
注冊時間: 2008-10-17
最后登錄: 2025-08-28
查看小侯的主題 / 回貼

3樓發表于: 2013-06-04 10:04

只看該作者 | 小中大

我記得以前看的資料是說
先外部掃描INPUT
然後在程式中由第一行開始執行
執行到最後
再將執行成果的OUTPUT輸出
周而復始

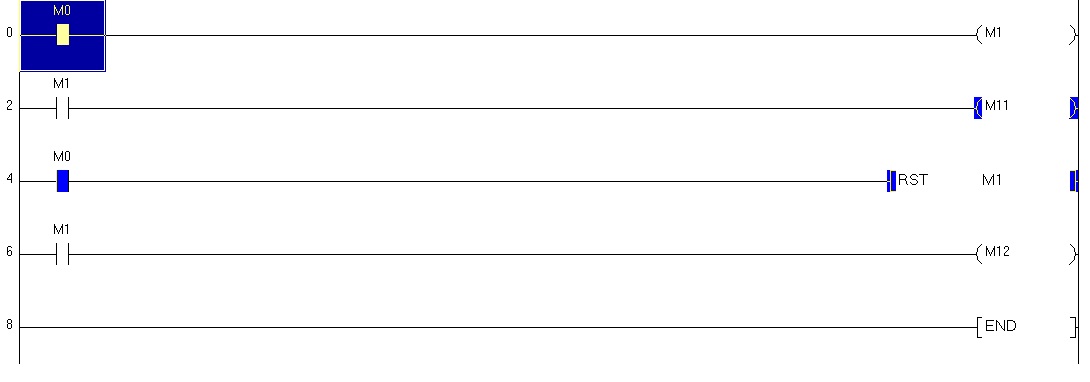

如圖
觸發M0
M11及M12都是M1驅動
但是因?yàn)樗诔绦虿叫蛳柔岫胁顒e

王志勇愛媳婦

千里之行，始于足下。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的主題 / 回貼

4樓發表于: 2013-06-04 11:41

只看該作者 | 小中大

你通過PLC軟件模擬是可以看出順序！如果你想看掃描周期的執行順序，那就看看單按鈕啟停分頻電路吧！其實這樣的電路在現場是沒什么實際意義的，而且有的通過繼電器電路（非高速繼電器）是不能實現的！

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 660 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1268(小時)
注冊時間: 2007-11-17
最后登錄: 2025-08-18
查看cwxok的主題 / 回貼

5樓發表于: 2013-06-04 15:43

只看該作者 | 小中大

這個問題不菜，很多人都沒搞的怎么懂，掃描是從上到下，有的指令寫在前面和后面結果都不一樣，有的輸出是掃描一次END才執行，有的是掃描上馬上執行，具體的指令里有講！

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

杏林學童

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 194 點
下載積分: 480 分
在線時間: 14(小時)
注冊時間: 2012-11-12
最后登錄: 2015-11-06
查看杏林學童的主題 / 回貼

6樓發表于: 2013-07-12 14:34

只看該作者 | 小中大

誰能把這個問題給詳細回答，弄懂這個問題，能明白很多事情。求助各位大俠！

zerone

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 1527 分
在線時間: 3(小時)
注冊時間: 2012-11-29
最后登錄: 2015-08-12
查看zerone的主題 / 回貼

7樓發表于: 2013-07-12 15:15

只看該作者 | 小中大

1L正解

liu1980

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1025 分
在線時間: 986(小時)
注冊時間: 2010-08-11
最后登錄: 2025-07-18
查看liu1980的主題 / 回貼

8樓發表于: 2013-07-18 18:25

只看該作者 | 小中大

自左到右，自上而下執行，,有些指令是比較特殊，不用等掃描周期結束，馬上就執行了，特事特辦啊。

[ 此帖被liu1980在2013-07-18 18:30重新編輯 ]

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

9樓發表于: 2013-07-18 20:28

只看該作者 | 小中大

引用
引用第3樓王志勇愛媳婦于2013-06-03 20:33發表的 :
梯形圖沒有什么從左到右，從上到下的說法。當驅動條件為真時，就會執行指令。（當然雙線圈等錯誤程序是不行的）

這個可有，只是雙線圈時的輸出結果以最后掃描到的狀態為準，并不是錯誤，當然為了避免發生混亂，最好是避免用雙線圈。。。。

xtihee

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 659 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2025-04-12
查看xtihee的主題 / 回貼

10樓發表于: 2013-07-18 20:59

只看該作者 | 小中大

掃描周期方式就是從上到下從左到右來掃描的刷新的。

史文華

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 284(小時)
注冊時間: 2013-04-17
最后登錄: 2025-05-19
查看史文華的主題 / 回貼

11樓發表于: 2013-07-18 21:22

只看該作者 | 小中大

我只知道PLC 按我要求執行其他我不管.
